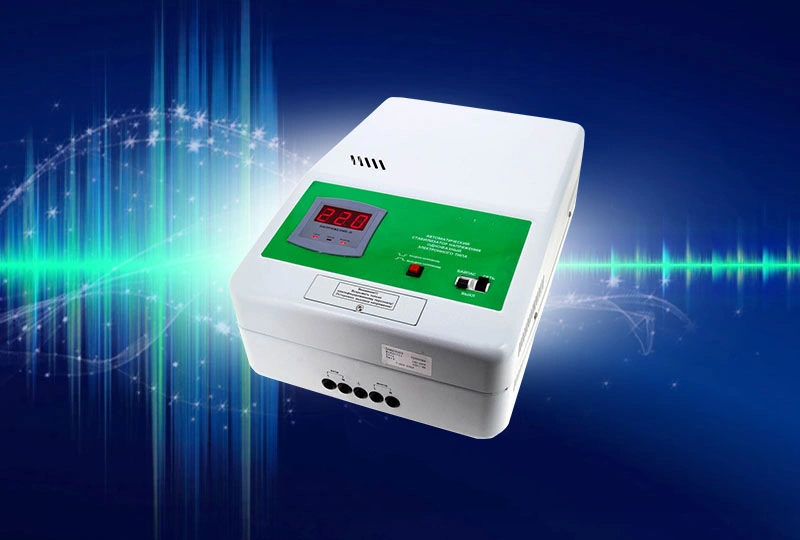

محافظ ولتاژ چیست و چگونه کار می‌کند؟ بررسی انواع و کاربردها (دانشنامه محافظ ولتاژ)

سرفصل ها :

• فصل یک : مقدمه
• فصل 2: انواع محافظ ولتاژ و تحلیل عملکرد
• فصل 3: اصول عملکرد و روش‌های حفاظت در محافظ‌های ولتاژ
• فصل 4 : معرفی ساختار اجزای تشکیل‌دهنده محافظ ولتاژ
• فصل ۵: پارامترهای کلیدی و شیوه های ارزیابی محافظ ولتاژ
• فصل 6: روش‌های نصب، راه‌اندازی و نگهداری محافظ ولتاژ
• فصل 7 : فناوری‌ها و روندهای نوین در محافظ‌های ولتاژ
• فصل 8: استانداردها و چارچوب‌های کیفیت محافظ‌های ولتاژ

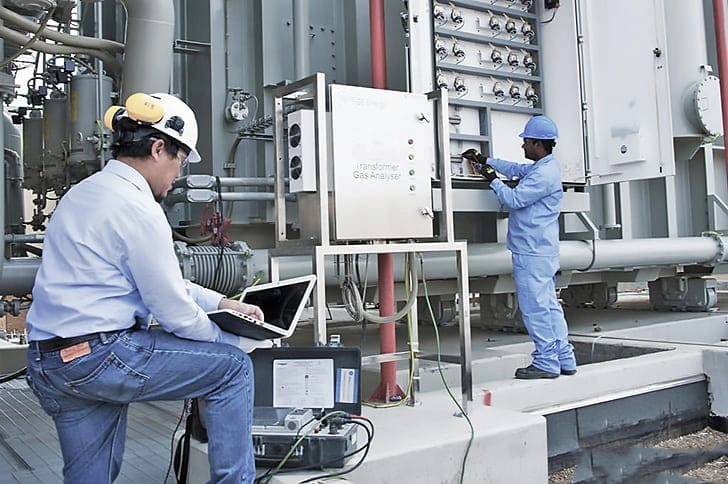

• فصل 9: جمع‌بندی و چشم‌انداز آینده محافظ‌های ولتاژ

فصل 1: مقدمه

1-1 تعریف محافظ ولتاژ و ضرورت آن در سیستم‌های برق

محافظ ولتاژ دستگاه یا مداری است که برای حفظ تجهیزات الکتریکی و الکترونیکی در برابر نوسانات غیرمجاز ولتاژ شبکه طراحی شده است. این نوسانات می‌توانند شامل افزایش ولتاژ (Overvoltage)، کاهش ولتاژ (Undervoltage)، نوسانات لحظه‌ای، و اختلالات الکترومغناطیسی باشند که ممکن است عملکرد تجهیزات را مختل کرده و یا به آنها آسیب جدی وارد کنند.
در سیستم‌های برق، ثبات و کیفیت ولتاژ تأمین شده اهمیت بسیار زیادی دارد؛ زیرا تجهیزات حساس، به ویژه مدارات الکترونیکی، بسیار آسیب‌پذیر هستند. محافظ ولتاژ به عنوان یک سد دفاعی، با تشخیص و کنترل این نوسانات، از صدمه زدن به تجهیزات جلوگیری می‌کند.

1-2 تاثیر نوسانات ولتاژ بر تجهیزات الکتریکی

نوسانات ولتاژ باعث افزایش حرارت، افت کارایی، و کاهش عمر مفید تجهیزات می‌شود. به طور مثال:

• افزایش ولتاژ موجب عبور جریان غیرعادی بالا و احتمال آسیب به اجزای داخلی مانند ترانزیستورها، خازن‌ها، و سیم‌پیچ‌ها می‌شود.
• کاهش ولتاژ باعث کارکرد نامناسب تجهیزات، افزایش مصرف انرژی و ایجاد استرس مکانیکی در موتورهای الکتریکی می‌گردد.
• نوسانات لحظه‌ای (Surge) ناشی از رعد و برق، کلیدزنی ناگهانی و تغییرات بار، می‌توانند باعث خرابی فوری یا تدریجی شوند.

با توجه به این تأثیرات، وجود محافظ ولتاژ در سیستم‌ها، به ویژه در محیط‌های صنعتی، بیمارستان‌ها و مراکز داده حیاتی است.

1-3 دسته‌بندی کلی و مروری بر تاریخچه فناوری محافظ ولتاژ

تاریخچه محافظ ولتاژ به چند دهه پیش بازمی‌گردد که بیشتر به شکل محافظ‌های مکانیکی و رله‌ای ساده بودند. با پیشرفت فناوری، محافظ‌ها به سمت مدارات الکترونیکی و بعد دیجیتال پیشرفت کردند تا دقت و سرعت پاسخ بهبود یابد.
دسته‌بندی کلی محافظ ولتاژ شامل:

• محافظ‌های مکانیکی و رله‌ای که با قطع و وصل دستی یا رله عمل می‌کنند، سرعت عملکرد کمتری دارند و بیشتر برای کاربردهای ساده به کار می‌روند.
• محافظ‌های الکترونیکی آنالوگ که با سنسورهای ولتاژ و مدارات آنالوگ کنترل می‌شوند و توانایی بهتری در تشخیص نوسانات دارند.
• محافظ‌های دیجیتال و هوشمند که با استفاده از میکروکنترلرها و الگوریتم‌های پردازش سیگنال، امکان کنترل دقیق‌تر، ثبت وقایع، و اتصال به شبکه‌های مدیریت را دارند.
• محافظ ولتاژ مغناطیسی

این روند توسعه فناوری، پاسخ به نیازهای روز افزون تجهیزات حساس، و پیچیدگی‌های شبکه‌های توزیع برق بوده است.

فصل 2: انواع محافظ ولتاژ و تحلیل عملکرد

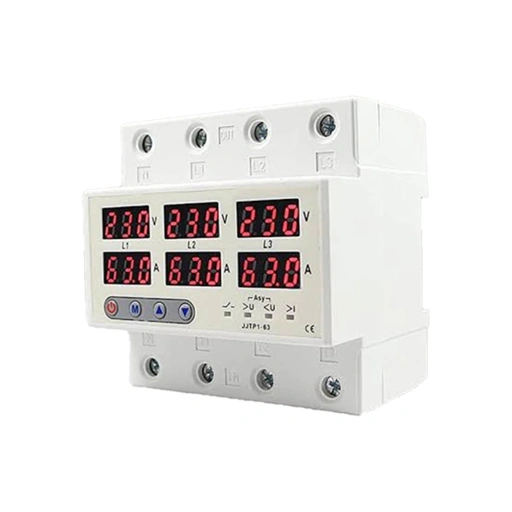

2-1 محافظ‌های ولتاژ نوع رله‌ای (Electromechanical Voltage Protectors)

ساختار و عملکرد

محافظ‌های رله‌ای بر اساس عملکرد مکانیکی رله ساخته می‌شوند. در این سیستم‌ها، یک رله الکترومکانیکی با دریافت سیگنال از مدار اندازه‌گیری ولتاژ، در صورت تشخیص ولتاژ خارج از محدوده مجاز، اقدام به قطع مسیر جریان می‌کند.

مدار پایه شامل:

• بخش اندازه‌گیری ولتاژ (معمولاً شبکه تقسیم ولتاژ با مقاومت‌ها)
• مدار مقایسه‌کننده (آمپلی‌فایر و مقایسه ولتاژ با یک مقدار مرجع)
• رله الکترومکانیکی با کنتاکت‌های قطع و وصل
• مدار تغذیه رله

مزایا

• سادگی ساختار و سهولت تعمیر
• هزینه پایین نسبت به انواع الکترونیکی
• عمر مفید نسبتاً بالا در شرایط محیطی مناسب

محدودیت‌ها

• سرعت واکنش نسبتاً پایین (چند ده میلی‌ثانیه تا چند صد میلی‌ثانیه)
• حساسیت کمتر به نوسانات بسیار سریع و گذرا
• تأثیرپذیری از شرایط مکانیکی (فرسودگی کنتاکت‌ها)
• نیاز به نگهداری و تنظیم دوره‌ای

موارد کاربرد

• حفاظت تجهیزات با حساسیت متوسط
• کاربردهای خانگی و اداری با بارهای غیر حساس به نوسان سریع
• مکان‌هایی که هزینه پایین و سادگی در اولویت است

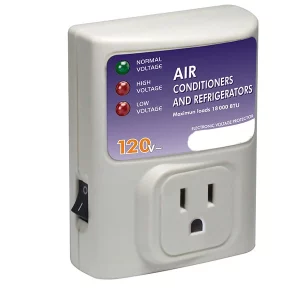

2-2 محافظ‌ های الکترونیکی ولتاژ (Electronic Voltage Protectors)

مدارات اصلی و اجزای کلیدی

این محافظ‌ها بر پایه مدارات الکترونیکی شامل:

• مبدل آنالوگ به دیجیتال برای اندازه‌گیری دقیق ولتاژ
• مدارهای مقایسه دیجیتال و آنالوگ
• بخش کنترل دیجیتال یا آنالوگ (آی‌سی‌ها یا میکروکنترلرهای ساده)
• رله‌های حالت جامد یا رله‌های الکترومکانیکی برای قطع جریان

ویژگی‌های عملکردی و پارامترهای فنی

• دقت اندازه‌گیری بالا (معمولاً زیر 1%)
• سرعت واکنش نسبتاً بالا (چند میلی‌ثانیه تا چند ده میلی‌ثانیه)
• قابلیت تنظیم مقادیر حد ولتاژهای قطع و وصل
• حفاظت در برابر نویز و نوسانات گذرا

تحلیل عملکرد در شرایط نوسانات سریع و گذرا

مدارهای الکترونیکی قادرند نوسانات گذرا را سریع شناسایی و واکنش مناسب نشان دهند، ولی ممکن است در صورت عدم طراحی دقیق، به نوسانات کوتاه مدت بیش‌واکنش نشان دهند که موجب قطع غیرضروری می‌شود. به همین دلیل الگوریتم‌های نرم‌افزاری فیلترینگ و تأخیر هوشمند به کار گرفته می‌شوند.

موارد کاربرد

• حفاظت تجهیزات حساس الکترونیکی
• کاربردهای صنعتی متوسط
• مکان‌هایی که نیاز به دقت و سرعت بالاتر وجود دارد

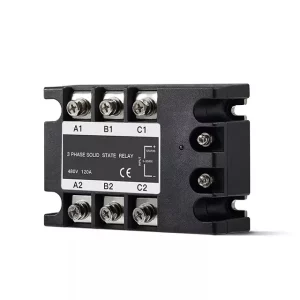

2-3 محافظ های ولتاژ حالت جامد (Solid State Voltage Protectors)

تکنولوژی و قطعات نیمه‌رسانا

محافظ‌های حالت جامد از قطعات نیمه‌رسانا مانند ترایاک، تریستور (SCR) و MOSFET برای قطع و وصل جریان استفاده می‌کنند. حذف قسمت‌های مکانیکی باعث افزایش سرعت و دوام می‌شود.

سرعت واکنش و پایداری

• زمان واکنش بسیار کوتاه (زیر 1 میلی‌ثانیه)
• عدم وجود استهلاک مکانیکی و افزایش عمر مفید
• عملکرد پایدار در محیط‌های پرنویز

مزایا نسبت به انواع دیگر

• کاهش حجم و وزن دستگاه
• قابلیت عملکرد در دمای بالا
• کاهش سروصدا و حذف لرزش‌های مکانیکی

موارد کاربرد

• تجهیزات پزشکی حساس
• سیستم‌های کنترل صنعتی پیشرفته
• محیط‌های دارای شرایط دشوار مانند لرزش و آلودگی بالا

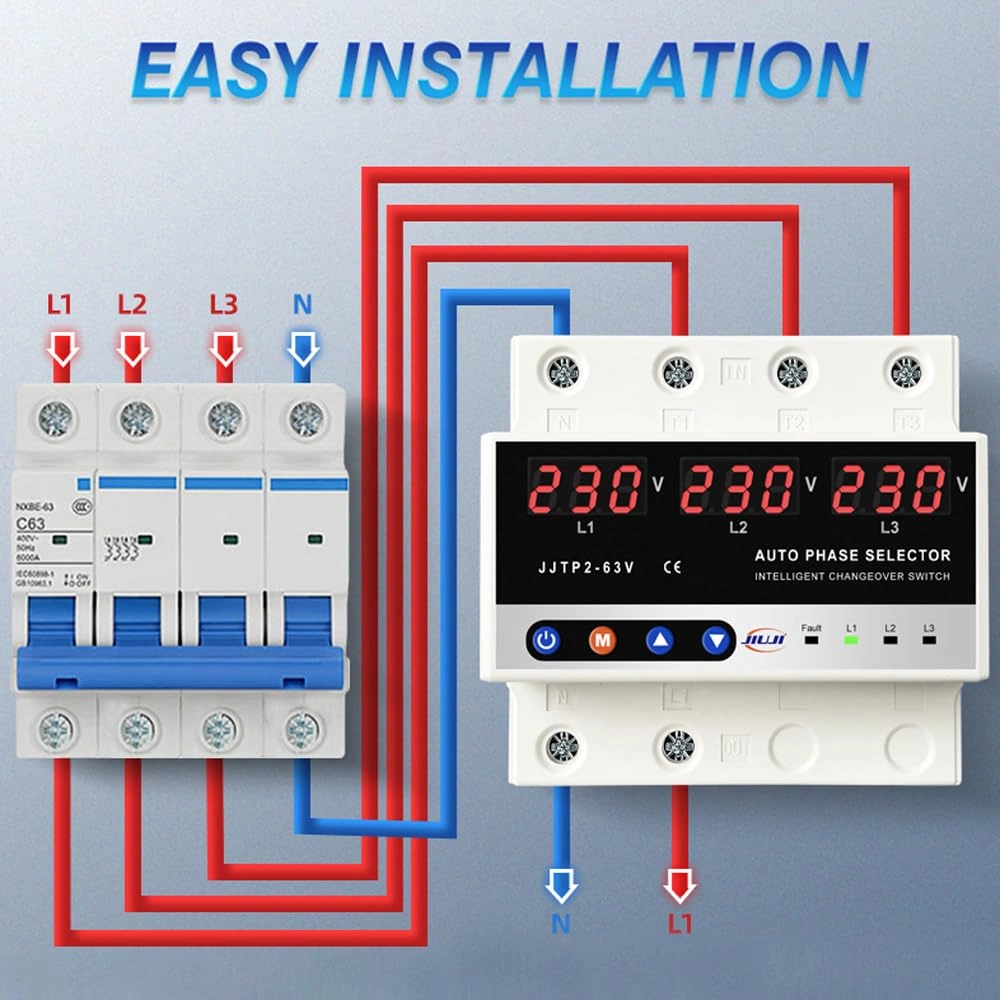

2-4 محافظ های مبتنی بر میکروکنترلر (Microcontroller-Based Voltage Protectors)

مزایای برنامه‌ریزی و انعطاف‌پذیری

استفاده از میکروکنترلر امکان پیاده‌سازی الگوریتم‌های پیچیده حفاظتی، تنظیم پارامترها از طریق رابط کاربری و اتصال به شبکه‌های کنترل مرکزی را فراهم می‌کند.

امکانات پیشرفته

• ثبت وقایع و لاگ‌های خطا
• ارتباط از راه دور و مانیتورینگ
• تنظیم دقیق آستانه‌ها و تأخیرها
• امکان بروزرسانی نرم‌افزاری برای ارتقاء عملکرد

تحلیل کارکرد الگوریتم‌های حفاظتی

الگوریتم‌های پردازش سیگنال دیجیتال، فیلترینگ نویز، تشخیص خطاهای گذرا و پایدار، و تصمیم‌گیری قطع یا وصل به صورت نرم‌افزاری اجرا می‌شوند. این امر موجب دقت بالاتر و کاهش قطع‌های ناپایدار می‌شود.

موارد کاربرد

• کارخانه‌ها و خطوط تولید با تجهیزات حساس
• پروژه‌های اتوماسیون صنعتی پیشرفته
• مراکز داده و زیرساخت‌های حیاتی

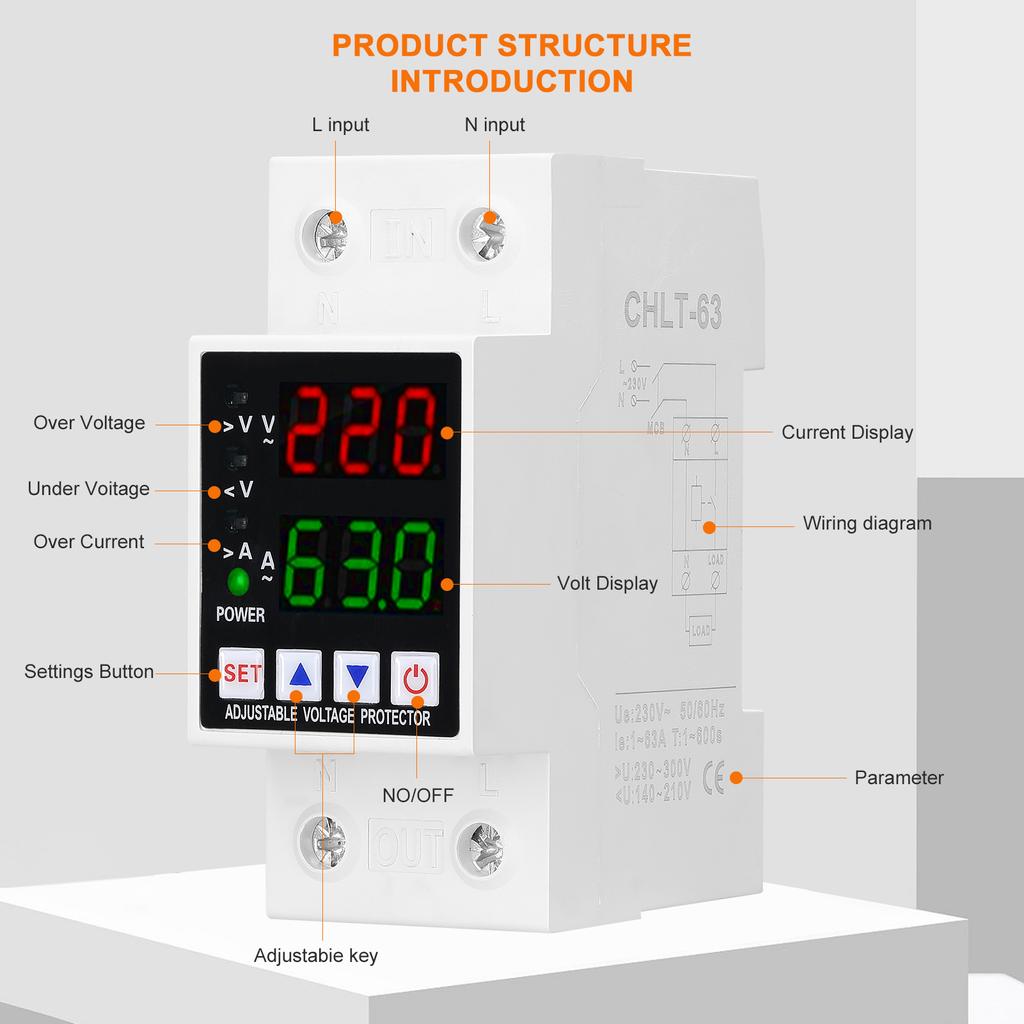

2-5 محافظ ولتاژ با قابلیت تنظیم پارامترها (Adjustable Voltage Protectors)

اهمیت قابلیت تنظیم

این محافظ‌ها امکان تنظیم حدهای ولتاژ قطع، وصل، تأخیرهای زمانی و سایر پارامترها را فراهم می‌کنند. این ویژگی برای تطابق محافظ با شرایط خاص شبکه و بارها بسیار حیاتی است.

بررسی سناریوهای کاربردی

• تنظیم دقیق حد ولتاژ برای تجهیزات با حساسیت بالا
• تطبیق با شبکه‌های برق دارای نوسانات قابل توجه
• محافظت از بارهای صنعتی با شرایط کاری متفاوت

2-6 تحلیل انتخاب محافظ بر اساس کاربرد و محیط کاری

محافظ‌های خانگی

• معمولاً مدل‌های رله‌ای یا الکترونیکی با هزینه پایین و قابلیت اطمینان متوسط
• نیاز به حفاظت از لوازم خانگی مانند یخچال، تلویزیون و کامپیوتر

محافظ‌های صنعتی

• محافظ‌های حالت جامد و میکروکنترلری با قابلیت تحمل جریان‌های هجومی بالا
• سرعت واکنش بالا و ثبت وقایع خطا

محافظ‌های پزشکی و حساس

• محافظ‌های حالت جامد با دقت و سرعت بسیار بالا
• جلوگیری از اختلال در عملکرد تجهیزات حیاتی

معیارهای انتخاب

• زمان واکنش
• دقت اندازه‌گیری
• جریان تحملی
• قابلیت تنظیم پارامترها
• امکانات ثبت و ارتباط

تنوع تکنولوژی‌های محافظ ولتاژ با ویژگی‌ها و کاربردهای متفاوت، مهندسان را قادر می‌سازد تا بر اساس نیاز دقیق سیستم، بهترین محافظ را انتخاب کنند. شناخت تخصصی ساختار و عملکرد هر نوع، ضامن عملکرد بهینه و حفاظت مؤثر تجهیزات است.

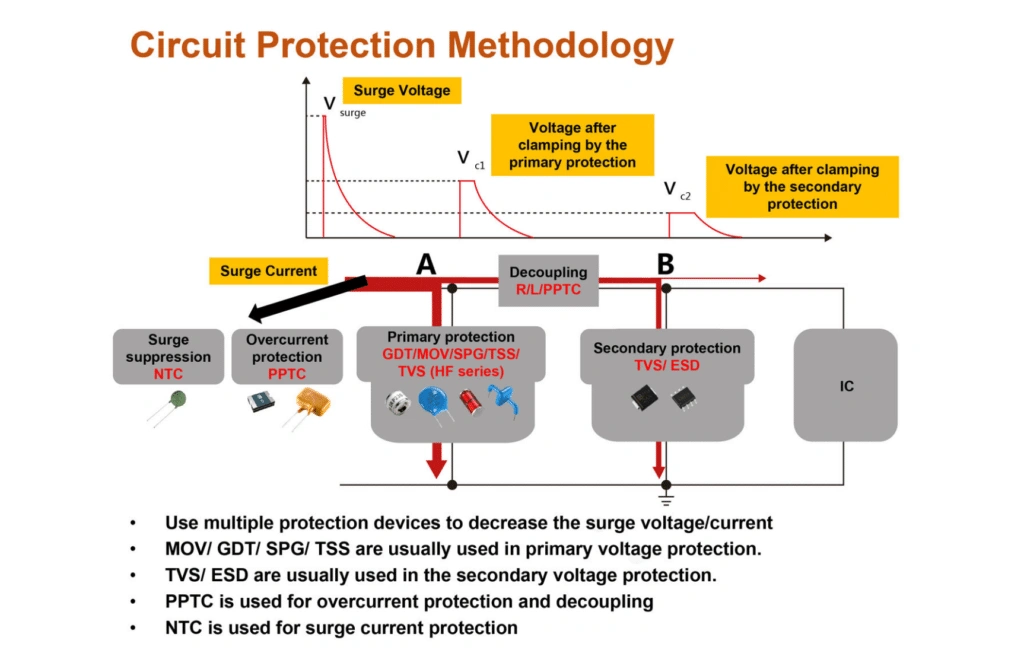

فصل 3: اصول عملکرد و روش های حفاظت در محافظ‌های ولتاژ

3-1 مقدمه

محافظ‌های ولتاژ برای جلوگیری از آسیب به تجهیزات، باید بتوانند نوسانات و شرایط غیرمجاز ولتاژ را به سرعت و با دقت شناسایی و واکنش مناسب نشان دهند. در این فصل به تشریح دقیق اصول فنی عملکرد، روش‌های مختلف حفاظت و جزئیات مهندسی این فرایندها پرداخته می‌شود.

3-2 تشخیص ولتاژ غیرمجاز (Threshold Detection)

در محافظ‌های ولتاژ، تشخیص دقیق لحظه‌ای سطح ولتاژ، اساس عملکرد است. این کار معمولاً از طریق مدارهای نمونه‌برداری (Sampling Circuits) و مبدل‌های آنالوگ به دیجیتال (ADC) انجام می‌شود.

• مدار نمونه‌برداری: ولتاژ شبکه توسط مقاومت‌های تقسیم ولتاژ، ایزوله‌سازی و کاهش می‌یابد تا در محدوده قابل اندازه‌گیری مدارات الکترونیکی قرار گیرد.
• مبدل ADC : در محافظ‌های دیجیتال، سیگنال آنالوگ ولتاژ به داده دیجیتال تبدیل می‌شود تا پردازش نرم‌افزاری روی آن انجام شود.
• نویزگیرها و فیلترها: برای جلوگیری از تداخل سیگنال‌های نویزی و افزایش دقت، مدارهای فیلتر پایین‌گذر (Low-pass Filters) و فیلترهای دیجیتال به کار می‌روند.

3-3 روش‌های قطع و وصل خودکار

محافظ‌های ولتاژ برای قطع مدار از روش‌های مختلفی استفاده می‌کنند:

• رله‌های الکترومکانیکی: متداول‌ترین روش که در آن فرمان قطع با تحریک بوبین رله صادر می‌شود. مزیت آن هزینه پایین و سادگی است ولی سرعت پاسخ محدود (معمولاً چند میلی‌ثانیه) دارد.
• رله‌های حالت جامد (SSR): از قطعات نیمه‌رسانا برای قطع و وصل سریع‌تر و بدون ضربه مکانیکی بهره می‌برند. این نوع رله‌ها عمر بالاتر و نویز کمتری دارند.
• مدارات سوئیچینگ (MOSFET، TRIAC): در محافظ‌های پیشرفته، سوئیچ‌های الکترونیکی سرعت بسیار بالایی در قطع و وصل فراهم می‌کنند. این روش‌ها همچنین امکان کنترل نرم و کاهش ضربه را دارند.

3-4 کنترل زمان پاسخ و اهمیت آن

زمان واکنش محافظ ولتاژ، یکی از کلیدی‌ترین پارامترهاست که تعیین‌کننده اثربخشی حفاظت است.

• واکنش سریع: در برابر پالس‌های ناگهانی (Surge) یا تغییرات سریع ولتاژ، باید کمتر از چند میلی‌ثانیه باشد تا از آسیب‌های لحظه‌ای جلوگیری کند.
• واکنش‌های تاخیری: گاهی برای جلوگیری از قطع‌های غیرضروری در اثر نوسانات کوتاه‌مدت، زمان واکنش با یک تاخیر تنظیمی (Delay Timer) همراه است که بر حسب کاربرد تعیین می‌شود.

3-5 حفاظت در برابر افزایش ولتاژ (Overvoltage Protection)

روش‌های متداول حفاظت در برابر ولتاژ بالا عبارتند از:

• قطع مدار: وقتی ولتاژ از حد مجاز بالاتر می‌رود، محافظ به سرعت مدار را قطع می‌کند تا تجهیزات متصل در امان بمانند.
• کاهش ولتاژ: در برخی سیستم‌ها، از قطعاتی مثل MOV (Metal Oxide Varistor) یا TVS (Transient Voltage Suppressor) برای جذب و کاهش نوسانات لحظه‌ای استفاده می‌شود.
• استفاده از فیلترهای EMI/RFI: برای حذف تداخلات الکترومغناطیسی و فرکانس‌های ناخواسته که می‌توانند باعث افزایش ولتاژ لحظه‌ای شوند.

3-6 حفاظت در برابر کاهش ولتاژ (Undervoltage Protection)

کاهش ولتاژ به اندازه‌ای که تجهیزات به درستی کار نکنند، می‌تواند باعث سوختن موتورهای الکتریکی، افزایش جریان کشیده شده و آسیب‌های مکانیکی شود.

• قطع مدار: در صورت افت ولتاژ زیر حد مجاز، محافظ مدار را قطع می‌کند تا از آسیب‌های بیشتر جلوگیری شود.
• هشدار و ثبت رخداد: سیستم‌های هوشمند ممکن است پیش از قطع مدار، هشدار دهند و اطلاعات کاهش ولتاژ را ثبت کنند تا تحلیل‌های بعدی انجام شود.

3-7 روش‌های حذف نویز و نوسان لحظه‌ای (Surge Suppression)

نوسانات لحظه‌ای و موج‌های گذرا (Transient) به ویژه ناشی از رعد و برق یا کلیدزنی بارهای بزرگ، می‌توانند آسیب‌های جدی وارد کنند. روش‌های معمول:

• استفاده از MOV: در محافظ‌های ولتاژ، MOV به عنوان یک عنصر مقاومتی متغیر عمل می‌کند که در شرایط ولتاژ بالا مقاومتش ناگهان کاهش یافته و جریان را به زمین هدایت می‌کند.
• TVS Diode: دیودهای TVS با واکنش فوق سریع، ولتاژهای گذرا را به سرعت جذب می‌کنند.
• فیلتر LC: فیلترهای ترکیبی از سلف و خازن که فرکانس‌های ناخواسته را حذف می‌کنند.

3-8 تحلیل مهندسی انتخاب روش حفاظت

انتخاب روش‌های مناسب حفاظت، بستگی به شرایط عملیاتی، نوع تجهیزات، حساسیت ولتاژ و هزینه دارد. مهندس طراحی باید با توجه به پارامترهای زیر تصمیم‌گیری کند:

• دامنه نوسانات ولتاژ در محل نصب
• مدت زمان تحمل تجهیزات در برابر ولتاژ غیرمجاز
• نیاز به ثبت داده‌ها و کنترل هوشمند
• شرایط محیطی (رطوبت، دما، نویز الکترومغناطیسی)
• قابلیت تعمیر و نگهداری

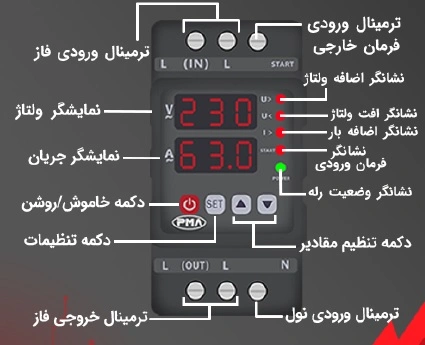

فصل 4 : معرفی ساختار اجزای تشکیل دهنده محافظ ولتاژ

محافظ ولتاژ یک سامانه الکترونیکی-الکتریکی است که به منظور حفاظت تجهیزات حساس در برابر نوسانات غیرمجاز ولتاژ طراحی شده است. این سامانه از مجموعه‌ای از اجزا و بلوک‌های عملکردی تشکیل شده که هر یک نقش مشخص و کلیدی در عملکرد کلی دارند. در این بخش، به بررسی عمیق و دقیق هر کدام از این اجزا و نقش آن‌ها در محافظ ولتاژ می‌پردازیم.

1- بخش حسگر و نمونه‌برداری ولتاژ

وظیفه و اهمیت:
تشخیص و اندازه‌گیری دقیق سطح ولتاژ شبکه ورودی، پایه و اساس عملکرد محافظ است. این بخش باید ولتاژهای لحظه‌ای، نوسانات گذرا و تغییرات آهسته را به صورت دقیق و قابل اعتماد دریافت کند تا امکان تحلیل و تصمیم‌گیری صحیح فراهم شود.

اجزای اصلی:

• • مقاومت‌های تقسیم ولتاژ (Voltage Divider):
    یک شبکه مقاومتی که ولتاژ ورودی (معمولاً بالا و خطرناک) را به سطحی ایمن و قابل اندازه‌گیری کاهش می‌دهد. انتخاب دقیق مقاومت‌ها از نظر توان، دقت و پایداری حرارتی حیاتی است.
  • ترانسفورمرهای ولتاژ (Potential Transformer):
    به خصوص در سیستم‌های فشار قوی، برای ایزوله‌سازی و نمونه‌برداری ولتاژ استفاده می‌شود. ترانسفورمر باید دارای پاسخ فرکانسی مناسب و اعوجاج کم باشد تا سیگنال اندازه‌گیری دقیق باقی بماند.
  • سنسورهای پیشرفته:
    در برخی محافظ‌های مدرن از سنسورهای اثر هال (Hall Effect)، سنسورهای نوری یا القایی استفاده می‌شود که امکان اندازه‌گیری بدون تماس و کاهش نویز را فراهم می‌آورد.

2- مدارهای نمونه‌برداری و فیلترینگ

وظیفه و اهمیت:
سیگنال ولتاژ ورودی پس از کاهش به سطح مناسب، معمولاً شامل نویزها و اختلالات فرکانسی مختلف است. حذف این نویزها برای جلوگیری از تشخیص نادرست و قطع‌های غیرضروری حیاتی است.

اجزای کلیدی:

• • فیلترهای پایین‌گذر (Low-Pass Filters):
    برای حذف فرکانس‌های بالا و نویزهای ناخواسته که می‌تواند سیگنال اصلی را مخدوش کند. طراحی این فیلترها باید به گونه‌ای باشد که تأخیر و اعوجاج در سیگنال اصلی به حداقل برسد.
  • تقویت‌کننده عملیاتی (Op-Amp):
    جهت افزایش سطح سیگنال و بهبود نسبت سیگنال به نویز. در طراحی تقویت‌کننده‌ها باید توجه شود که محدوده خطی کاری و نرخ تغییر ولتاژ (slew rate) کافی برای پاسخ‌دهی به نوسانات سریع را داشته باشند.

3- بخش مقایسه و تشخیص (Comparator & ADC)

وظیفه و اهمیت:
بخش مقایسه‌کننده یا ADC مسئول تبدیل سیگنال آنالوگ به سیگنال قابل تحلیل است. در محافظ‌های آنالوگ، مقایسه‌کننده‌ها ولتاژ نمونه را با مقادیر مرجع از پیش تنظیم شده مقایسه می‌کنند. در محافظ‌های دیجیتال، مبدل‌های ADC سیگنال آنالوگ را به داده‌های دیجیتال تبدیل می‌کنند تا پردازش نرم‌افزاری صورت گیرد.

جزئیات فنی:

• • مقایسه‌کننده:
    حساسیت بالا، زمان پاسخ کوتاه و عدم حساسیت به نویزهای کوچک از ویژگی‌های کلیدی است.
  • ADC:
    رزولوشن (مثلاً 12 یا 16 بیت)، نرخ نمونه‌برداری و دقت در مبدل‌های ADC تعیین‌کننده کیفیت تشخیص نوسانات ولتاژ است.

4- بخش کنترل مرکزی (Controller)

وظیفه:
پردازش داده‌های ورودی و تصمیم‌گیری برای حفظ ایمنی تجهیزات. کنترل مرکزی بر اساس الگوریتم‌های تعریف شده، تشخیص می‌دهد که آیا ولتاژ ورودی در محدوده مجاز است یا نیاز به قطع جریان و حفاظت وجود دارد.

اجزا و فناوری‌ها:

• • میکروکنترلر (MCU):
    رایج‌ترین پردازنده در محافظ‌های ولتاژ، با توانایی اجرای برنامه‌های کنترلی، ثبت رخدادها و ارتباط با کاربر.
  • FPGA / DSP:
    در نمونه‌های پیشرفته برای پردازش سریع‌تر و الگوریتم‌های پیچیده‌تر کاربرد دارد.
  • حافظه:
    ذخیره تنظیمات، پارامترهای عملیاتی، و اطلاعات رخدادها برای تحلیل‌های بعدی.

امکانات جانبی:
امکان برنامه‌ریزی، تعریف چندین سطح هشدار، ذخیره لاگ و اتصال به شبکه‌های مدیریت هوشمند.

5- مدارهای قطع و وصل (Switching Circuit)

وظیفه:
اجرای دستور قطع یا وصل جریان بر اساس فرمان کنترل مرکزی.

اجزا:

• • رله‌های الکترومکانیکی:
    مزیت هزینه پایین و سادگی، معایب سرعت کمتر و عمر محدود.
  • رله‌های حالت جامد (SSR):
    عمر بالا، سرعت پاسخ سریع‌تر و عدم وجود قسمت‌های متحرک.
  • سوئیچ‌های نیمه‌رسانا (MOSFET, TRIAC):
    کاربرد در سیستم‌های جریان متناوب و مستقیم با امکان کنترل نرم و سریع.

نکات طراحی:
انتخاب مناسب سوئیچینگ با توجه به نوع بار، جریان، ولتاژ و نیاز به سرعت قطع.

6- مدارهای حفاظتی مکمل

هدف:
حفاظت در برابر ولتاژهای گذرا و اضافه جریان ناگهانی که ممکن است آسیب جدی به مدار وارد کنند.

اجزا:

• • MOV (Metal Oxide Varistor):
    مقاومت متغیر با ولتاژ که در صورت افزایش ولتاژ، مقاومت خود را کاهش داده و جریان را به زمین هدایت می‌کند.
  • دیودهای TVS (Transient Voltage Suppressor):
    دیودهای حفاظت ولتاژ با واکنش بسیار سریع برای جذب پالس‌های گذرا.
  • فیوزها و کلیدهای حرارتی:
    برای حفاظت اضافه جریان و جلوگیری از آسیب دائمی به مدار.

7- منبع تغذیه داخلی

نقش:
تأمین انرژی پایدار برای مدارات کنترل، پردازش و قطع و وصل.

ویژگی‌ها:

• • ایزولاسیون از ولتاژ ورودی اصلی برای حفاظت مدار کنترل
  • تبدیل ولتاژ از ولتاژ اصلی AC به DC با سطوح ولتاژ پایین‌تر (مثلاً 5V, 12V)
  • باتری پشتیبان یا سوپروایزر در نمونه‌های پیشرفته برای عملکرد در زمان قطع برق.

8- واسط کاربری و نمایشگر

کارکرد:
امکان نمایش وضعیت، هشدارها، پارامترهای عملکرد و تنظیمات توسط کاربر.

عناصر:

• • LED‌ها: نمایش وضعیت‌های کلی مانند روشن بودن، خطا، حفاظت فعال
  • LCD یا صفحه نمایش دیجیتال: نمایش دقیق ولتاژ، جریان، تنظیمات و کدهای خطا
  • دکمه‌ها و کلیدها: برای تنظیم دستی پارامترها و راه‌اندازی مجدد سیستم
  • پورت‌های ارتباطی: مانند USB، RS485، CAN، Ethernet برای اتصال به سیستم‌های مانیتورینگ و کنترل مرکزی.

9- ساختار مکانیکی و اجزای جانبی

اهمیت:
محافظت فیزیکی از مدارهای داخلی در برابر گرد و غبار، رطوبت و ضربه.

اجزا:

• • بدنه عایق و مقاوم با مواد پلاستیکی یا فلزی
  • ترمینال‌ها و پایه‌ها برای اتصال مطمئن ورودی و خروجی
  • سیستم‌های خنک‌کننده مانند هیت‌سینک یا فن در مدل‌های با توان بالا.

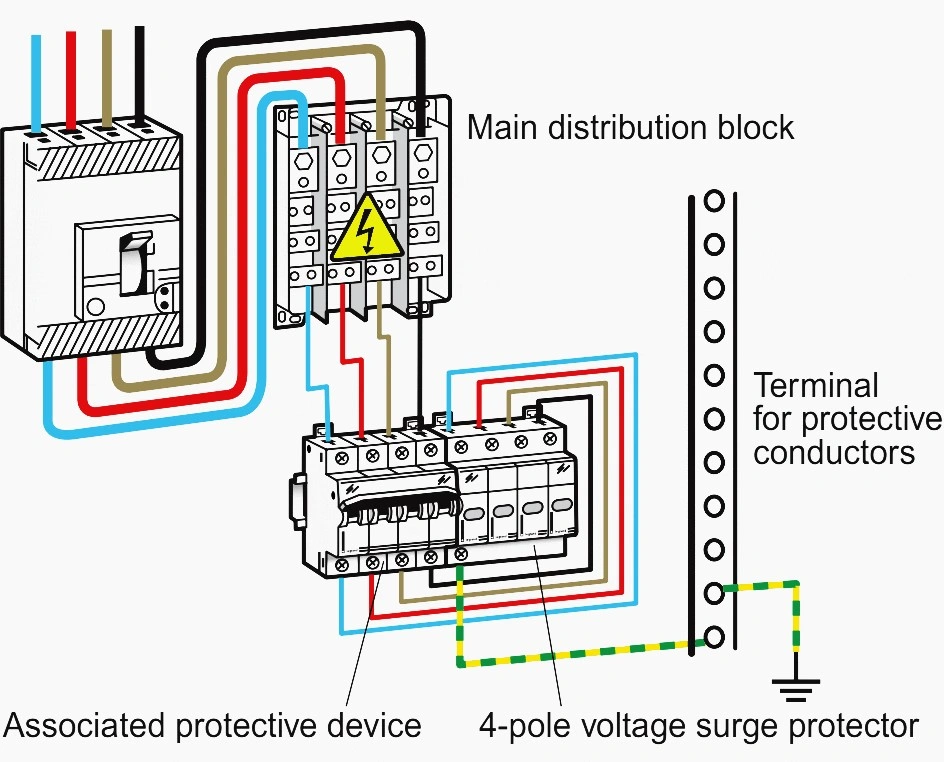

فصل ۵: پارامترهای کلیدی و شیوه های ارزیابی محافظ ولتاژ

۵-۱ مقدمه

محافظ ولتاژ یک ابزار حیاتی در تضمین سلامت و عملکرد پایدار تجهیزات الکتریکی حساس است. به منظور تضمین کارکرد صحیح و قابل اطمینان آن، شناسایی، تحلیل و پایش پارامترهای کلیدی عملکرد ضروری است. این پارامترها، علاوه بر هدایت فرآیند طراحی، معیارهای اصلی در ارزیابی کیفیت و انطباق با استانداردهای بین‌المللی به شمار می‌روند. در این فصل، به صورت جامع و تخصصی این پارامترها را معرفی، تحلیل و با الزامات استانداردی تطبیق می‌دهیم.

۵-۲ دقت اندازه‌گیری ولتاژ: اصل و پیامدها

۵-۲-۱ اهمیت دقت در اندازه‌گیری ولتاژ

دقت اندازه‌گیری ولتاژ در محافظ ولتاژ به معنای توانایی سامانه در نمایش مقدار واقعی ولتاژ شبکه است. خطای اندازه‌گیری حتی در حد کسری از درصد می‌تواند تبعات جدی ایجاد کند. برای نمونه:

• اگر محافظ به دلیل خطای اندازه‌گیری ولتاژ کمتر از حد مجاز تشخیص دهد، ممکن است هیچ واکنشی ندهد و تجهیزات را در معرض ولتاژ آسیب‌زا قرار دهد.
• بالعکس، تشخیص بیش از حد ولتاژ منجر به قطع مکرر و غیرضروری خواهد شد که کاهش عمر مفید تجهیزات و افزایش هزینه‌های عملیاتی را در پی دارد.

۵-۲-۲ منابع خطا و راهکارهای کاهش آن

• خطای مقاومت‌های تقسیم ولتاژ: مقاومت‌ها ممکن است به دلیل ضریب دمایی (TCR) و اثرات طولانی‌مدت تغییر کنند. استفاده از مقاومت‌های با دقت بالا (1% یا بهتر) و کمترین TCR (مثلاً کمتر از 50 ppm/°C) الزامی است.
• نویز الکترومغناطیسی: در محیط‌های صنعتی با نویز بالا، فیلترینگ سخت‌افزاری (LC فیلترها، فیلترهای EMI) و نرم‌افزاری (مدل‌سازی نویز و حذف دیجیتال) ضروری است.
• تداخل فرکانسی: فرکانس‌های رادیویی یا هارمونیک‌ها ممکن است بر اندازه‌گیری اثرگذار باشند. استفاده از فیلترهای پایین‌گذر با فرکانس قطع مناسب (مثلاً زیر 500 هرتز) باعث بهبود دقت می‌شود.
• مبدل‌های ADC: رزولوشن و نرخ نمونه‌برداری باید به گونه‌ای انتخاب شود که توانایی تفکیک کوچک‌ترین تغییرات ولتاژ را داشته باشد. ADCهای 16 بیت و نرخ نمونه‌برداری بالای 10 کیلوهرتز گزینه‌های مناسبی هستند.

۵-۲-۳ تاثیر دما و شرایط محیطی

دماهای پایین یا بالا می‌تواند باعث تغییر مقادیر قطعات و رفتار مدار شود. تست کالیبراسیون در بازه دمایی گسترده (-40 تا +85 درجه سانتیگراد) باید انجام شود.

۵-۲-۴ کالیبراسیون و نگهداری

کالیبراسیون دوره‌ای با دستگاه‌های مرجع استاندارد، تضمین حفظ دقت اندازه‌گیری است. ثبت سوابق کالیبراسیون و تنظیمات باعث افزایش قابلیت اطمینان سیستم می‌شود.

۵-۳ زمان واکنش: پیچیدگی‌ها و بهینه‌سازی

۵-۳-۱ تعریف و اجزای زمان واکنش

زمان واکنش محافظ ولتاژ شامل مجموع زیر است:

• زمان نمونه‌برداری: مدت زمان جمع‌آوری داده ولتاژ از حسگر
• زمان پردازش داده: اجرای الگوریتم‌های تشخیص نوسان در میکروکنترلر یا DSP
• زمان اجرای فرمان: تاخیر در فعال شدن رله یا سوئیچینگ نیمه‌رسانا
• زمان مکانیکی (اگر رله مکانیکی باشد): تاخیر ناشی از حرکت مکانیکی اجزا

۵-۳-۲ اثر زمان واکنش بر عملکرد سیستم

• زمان واکنش کوتاه:
  حفاظت سریع و دقیق در برابر نوسانات لحظه‌ای و ضربه‌های ولتاژی. مناسب بارهای حساس مانند تجهیزات پزشکی یا سیستم‌های کنترل صنعتی.
• زمان واکنش بلند:
  ممکن است باعث عدم قطع به موقع و آسیب به تجهیزات شود اما در مقابل از قطع‌های ناخواسته ناشی از نویزهای گذرا جلوگیری می‌کند.

۵-۳-۳ طراحی زمان واکنش بهینه

• انتخاب رله یا سوئیچینگ نیمه‌رسانا با مشخصات سرعت بالا
• استفاده از الگوریتم‌های پیشرفته فیلترینگ و پیش‌بینی در پردازش داده
• امکان تنظیم تأخیر واکنش برای تطابق با شرایط شبکه و نوع بار

۵-۳-۴ روش‌های اندازه‌گیری و تست زمان واکنش

• استفاده از اسیلوسکوپ با نرخ نمونه‌برداری چند مگاهرتز
• تحریک دستگاه با نوسانات ولتاژ کنترل شده در آزمایشگاه
• ثبت و تحلیل داده‌ها به صورت دقیق و تکرارپذیر

۵-۴ مقاومت داخلی، افت ولتاژ و اثرات حرارتی

۵-۴-۱ تحلیل مقاومت داخلی و افت ولتاژ

مقاومت داخلی محافظ، مقاومت کل مسیر عبور جریان هنگام حالت وصل است. باید به حداقل ممکن برسد تا افت ولتاژ در مسیر تأمین انرژی کاهش یابد.

• افت ولتاژ اضافی باعث کاهش ولتاژ در بار و اختلال در عملکرد دستگاه‌های حساس می‌شود.
• مقاومت داخلی زیاد منجر به افزایش مصرف توان و افزایش دمای داخلی دستگاه می‌گردد.

۵-۴-۲ ملاحظات حرارتی

افزایش مقاومت داخلی با دمای افزایش می‌یابد و این اثرات با گذر زمان تشدید می‌شود. طراحی مناسب تهویه، استفاده از هیت‌سینک‌ها و قطعات با توان بالا ضرورت دارد.

۵-۴-۳ روش‌های کاهش مقاومت داخلی

• انتخاب سوئیچ‌های نیمه‌رسانا با مقاومت هد پایین
• طراحی مسیرهای جریان PCB با سطح مس وسیع و ضخامت مناسب
• استفاده از اتصالات با مقاومت کم (پیچ‌ها، کنتاکت‌ها)

۵-۵ جریان هجومی و تحمل اضافه بار

۵-۵-۱ تعریف جریان هجومی

جریان هجومی یک جریان لحظه‌ای بزرگ است که در هنگام روشن شدن بارهای القایی مثل موتورها یا ترانسفورمرها ایجاد می‌شود.

۵-۵-۲ اثرات جریان هجومی بر محافظ ولتاژ

• جریان هجومی زیاد ممکن است باعث آسیب یا عملکرد نادرست محافظ شود.
• محافظ باید قادر باشد این جریان‌ها را بدون آسیب تحمل کرده و تنها در صورت بروز نوسانات ولتاژی فراتر از حد مجاز قطع کند.

۵-۵-۳ طراحی برای تحمل جریان هجومی

• استفاده از رله‌ها یا سوئیچ‌های نیمه‌رسانا با مشخصات جریان هجومی بالا
• تست‌های طولانی‌مدت سیکلی در آزمایشگاه برای ارزیابی دوام قطعات
• افزودن خازن‌ها یا سلف‌های کمکی برای کاهش سرعت افزایش جریان

۵-۵-۴ جدول نمونه جریان هجومی و زمان تحمل

۵-6 آزمون‌های تضمین کیفیت و پیش‌بینی عمر مفید

۵-6-۱ آزمون‌های عملکردی

• آزمون عملکرد در شرایط ولتاژ واقعی و نوسانات شبکه
• بررسی پایداری عملکرد در بازه‌های زمانی مختلف

۵-6-۲ آزمون‌های محیطی

• تست دما و رطوبت در شرایط سخت محیطی
• تست‌های ضربه، لرزش و شوک الکتریکی

۵-6-۳ آزمون‌های شتاب‌دهنده عمر

افزایش دما و ولتاژ به صورت کنترل شده برای شبیه‌سازی فرسودگی سریع و پیش‌بینی طول عمر مفید قطعات

۵-6-۴ سیستم‌های پایش و نگهداری

استفاده از سیستم‌های مانیتورینگ جهت ثبت پارامترهای کلیدی و پیش‌بینی زمان تعویض قطعات یا سرویس دوره‌ای

پارامترهای کلیدی محافظ ولتاژ شامل دقت اندازه‌گیری، زمان واکنش، مقاومت داخلی، جریان هجومی قابل تحمل و انطباق با استانداردهای بین‌المللی هستند. شناخت عمیق و رعایت این پارامترها در طراحی و ارزیابی تجهیزات، تضمین‌کننده عملکرد بهینه، طول عمر طولانی و ایمنی بالای سیستم‌های حفاظتی است.

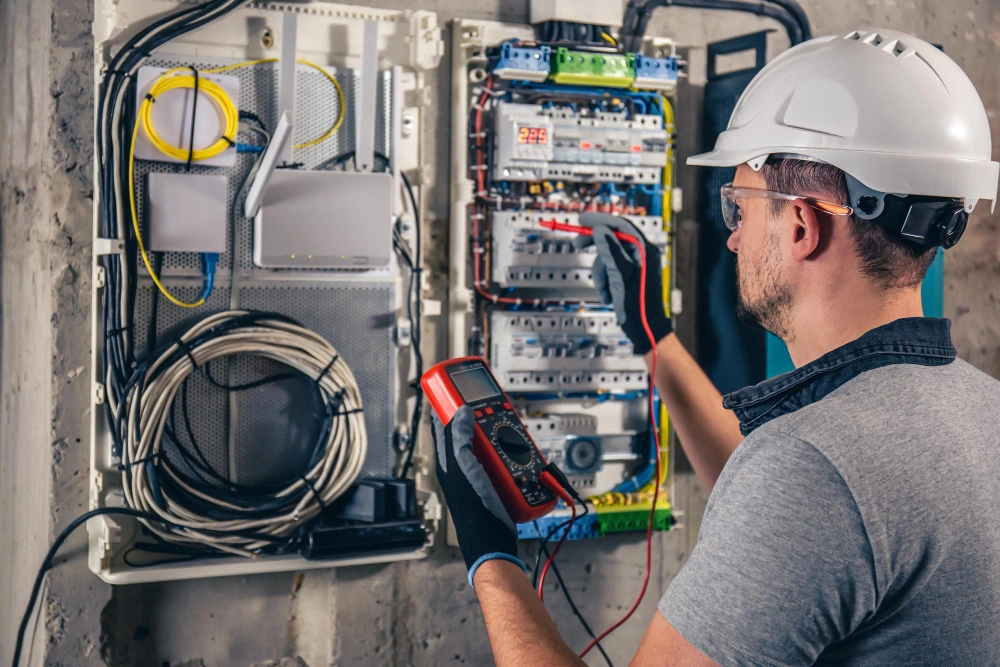

فصل 6: روش های نصب، راه اندازی و نگهداری محافظ ولتاژ

6-۱ مقدمه

نصب، راه‌اندازی و نگهداری محافظ ولتاژ از مراحل حیاتی در تضمین عملکرد بهینه، افزایش عمر مفید دستگاه و حفظ ایمنی تجهیزات و کاربران است. رعایت اصول دقیق در هر یک از این مراحل، علاوه بر پیشگیری از خرابی‌ها، باعث کاهش هزینه‌های نگهداری و افزایش بازدهی سیستم‌های حفاظتی می‌شود. در این فصل، هر مرحله با توجه به جزئیات فنی و نکات تخصصی تحلیل و بررسی خواهد شد.

6-۲ روش‌های نصب محافظ ولتاژ

انتخاب مکان نصب

محل نصب محافظ ولتاژ باید به گونه‌ای انتخاب شود که:

• دسترسی آسان جهت انجام تست، کالیبراسیون و نگهداری فراهم باشد.
• تهویه مناسب برای جلوگیری از افزایش دمای داخلی و کاهش عمر قطعات فراهم باشد.
• دور از منابع ایجاد نویز الکترومغناطیسی قوی (مانند موتورهای الکتریکی، ترانسفورماتورها، خطوط فشار قوی) قرار گیرد.
• دور از رطوبت بالا و محیط‌های خورنده باشد تا از آسیب به قطعات جلوگیری شود.

اتصال به شبکه برق

• رعایت اصول ایمنی و قطع کامل برق قبل از هرگونه عملیات اتصال.
• اتصال صحیح فاز و نول با رعایت رنگ‌بندی و استانداردهای محل نصب.
• زمین‌گذاری استاندارد با استفاده از الکترودهای مناسب جهت حفاظت در برابر نشت جریان و افزایش پایداری سیگنال‌های اندازه‌گیری.
• استفاده از کابل‌های با مقطع و جنس مناسب برای تحمل جریان نامی و جلوگیری از افت ولتاژ.

رعایت استانداردهای نصب

• حفظ فاصله ایزولاسیون مطابق با ولتاژ کاری سیستم جهت جلوگیری از جرقه و اتصال کوتاه.
• استفاده از حفاظ‌های مکانیکی جهت جلوگیری از برخورد ناخواسته به قسمت‌های حساس.
• کابل‌کشی اصولی و مرتب به منظور کاهش نویز و افزایش ایمنی سیستم.

6-۳ راه‌اندازی و تنظیمات اولیه

بررسی پارامترهای ورودی

• اندازه‌گیری و اطمینان از ولتاژ و فرکانس ورودی در محدوده مجاز.
• بررسی نوع شبکه برق (تک فاز، سه فاز، با نول یا بدون نول) و تطابق با نوع محافظ.

تنظیم حد ولتاژ قطع و وصل

• تعیین آستانه‌های ولتاژ بر اساس مشخصات بار و دستورالعمل‌های تولیدکننده.
• استفاده از پارامترهای قابل تنظیم در مدل‌های پیشرفته جهت انطباق با شرایط خاص محیطی و بار.

کالیبراسیون اولیه

• انجام کالیبراسیون با استفاده از تجهیزات استاندارد مرجع.
• تست صحت عملکرد سنسورها و مدار اندازه‌گیری.

تست عملکرد و شبیه‌سازی نوسانات

• شبیه‌سازی ولتاژهای بالاتر و پایین‌تر از حد مجاز و بررسی واکنش محافظ.
• ثبت داده‌های تست جهت تحلیل و مستندسازی.

6-۴ نگهداری و بازبینی دوره‌ای

بازدید و تمیزکاری

• حذف گرد و غبار و آلودگی‌ها از سطح و داخل دستگاه.
• بررسی وضعیت فیزیکی قطعات، اتصالات و کنتاکت‌ها.

بررسی سلامت قطعات الکترونیکی

• اندازه‌گیری مقاومت‌ها، ظرفیت‌ها و سایر قطعات فعال.
• کنترل وضعیت باتری‌ها (در صورت وجود) و منابع تغذیه داخلی.

کالیبراسیون مجدد

• انجام کالیبراسیون در دوره‌های زمانی مشخص مطابق با توصیه سازنده.
• بررسی تطابق عملکرد دستگاه با پارامترهای تعریف‌شده.

ثبت گزارش عملکرد و وقایع

• نگهداری لاگ‌های مربوط به عملکرد، قطع و وصل‌ها و خطاهای رخ داده.
• تحلیل دوره‌ای گزارش‌ها جهت پیش‌بینی خرابی و برنامه‌ریزی نگهداری پیشگیرانه.

6-۵ عیب‌یابی و رفع اشکال

تشخیص مشکلات رایج

• عدم قطع یا وصل در زمان مناسب
• قطع‌های ناخواسته مکرر
• نوسانات نادرست در نمایش ولتاژ
• صدای غیرطبیعی از رله یا سوئیچینگ

تست‌های الکتریکی و الکترونیکی

• بررسی ولتاژ ورودی و خروجی محافظ
• تست عملکرد رله‌ها و کنتاکت‌ها با تجهیزات تست استاندارد
• بررسی سلامت سنسورها و مدارهای اندازه‌گیری با مولتی‌متر و اسیلوسکوپ

نکات ایمنی در هنگام سرویس

• قطع کامل برق و استفاده از تجهیزات حفاظت فردی
• رعایت فاصله ایمنی و علامت‌گذاری محل کار
• رعایت دستورالعمل‌های تولیدکننده

6-۶ مستندسازی و ثبت اطلاعات

اهمیت ثبت اطلاعات

• امکان پیگیری تاریخچه نگهداری و تعمیرات
• تسهیل تصمیم‌گیری در مورد تعویض یا ارتقاء سیستم

استفاده از سیستم‌های مدیریت نگهداری

• بهره‌گیری از نرم‌افزارهای PMMS برای ثبت و تحلیل داده‌ها
• برنامه‌ریزی زمان‌بندی بازدیدها و کالیبراسیون‌ها

تحلیل داده‌های عملکرد

• شناسایی روندهای خرابی و کاهش عملکرد
• بهبود فرآیندهای نگهداری و افزایش بازدهی

اجرای دقیق و استاندارد مراحل نصب، راه‌اندازی و نگهداری محافظ ولتاژ، عامل کلیدی در تضمین عملکرد صحیح و طول عمر بالای دستگاه‌ها است. این امر موجب افزایش ایمنی، کاهش هزینه‌های عملیاتی و جلوگیری از خسارات مالی و زمانی ناشی از خرابی تجهیزات می‌شود.

فصل 7 : فناوری ها و روندهای نوین در محافظ های ولتاژ

7-۱ مقدمه

محافظ‌های ولتاژ به عنوان عناصر کلیدی حفاظت تجهیزات الکتریکی، در سال‌های اخیر دستخوش تحولات چشمگیری شده‌اند. ظهور فناوری‌های دیجیتال، قطعات نیمه‌رسانای پیشرفته، و توسعه شبکه‌های هوشمند باعث شده تا این سیستم‌ها از حالت مکانیکی و ساده به سمت سامانه‌های هوشمند، دقیق و یکپارچه تغییر یابند. شناخت دقیق فناوری‌های به‌روز، الزامات عملکردی جدید و چالش‌های پیش‌رو، لازمه مهندسان و طراحان حفاظتی است.

7-۲ کاربرد میکروکنترلر و پردازش دیجیتال سیگنال (DSP) در محافظ ولتاژ

معماری سخت‌افزاری میکروکنترلرها

میکروکنترلرهای مدرن دارای واحدهای ADC با رزولوشن ۱۲ تا ۲۴ بیت، واحدهای محاسباتی با قابلیت انجام عملیات عددی سریع (ALU) و حافظه‌های فلش و RAM قابل برنامه‌ریزی هستند. این قابلیت‌ها امکان پیاده‌سازی الگوریتم‌های پیچیده تشخیص و تحلیل ولتاژ را فراهم می‌کنند.

الگوریتم‌های پردازش سیگنال

• فیلترینگ دیجیتال: استفاده از فیلترهای میانگین متحرک، فیلترهای کالمن و فیلترهای پایین‌گذر برای حذف نویزهای فرکانس بالا و نوسانات گذرا
• تشخیص هارمونیک‌ها و نویز: تحلیل فوریه سریع (FFT) برای تفکیک فرکانس‌های نامطلوب و تعیین منشا اختلال
• تشخیص الگو: الگوریتم‌های یادگیری ماشین ساده جهت تشخیص الگوهای غیرعادی در شکل موج ولتاژ

مزایای فنی

• کاهش خطاهای اندازه‌گیری به کمتر از ۰.۱٪
• امکان تطابق پویا با شرایط شبکه (مثلاً تغییر خودکار آستانه قطع بر اساس نوع بار)
• قابلیت ثبت دقیق داده‌ها برای تحلیل‌های بعدی

پیچیدگی‌های توسعه

• نیاز به آزمون‌های گسترده برای اطمینان از صحت الگوریتم‌ها در شرایط متغیر شبکه
• مدیریت مصرف انرژی میکروکنترلر به خصوص در کاربردهای صنعتی
• تضمین امنیت نرم‌افزار برای جلوگیری از نفوذ و خرابکاری

7-۳ اینترنت اشیاء (IoT) و شبکه‌سازی محافظ ولتاژ

پروتکل‌ها و فناوری‌های ارتباطی

• Wi-Fi: اتصال به شبکه‌های محلی و اینترنت با پهنای باند مناسب، مناسب کاربردهای خانگی و تجاری
• ZigBee و Thread: ارتباط کم‌مصرف و امن برای شبکه‌های سنسوری صنعتی
• NB-IoT و LTE-M: پوشش گسترده شبکه سلولی برای محافظ‌های نصب شده در مناطق دورافتاده

داده‌های ارسالی و تحلیل ابری

داده‌های ولتاژ، قطع و وصل‌ها، خطاها و سلامت دستگاه به سامانه‌های ابری ارسال می‌شوند. این داده‌ها با پردازش‌های پیشرفته می‌توانند:

• الگوهای مصرف انرژی را بهینه کنند
• هشدارهای پیشگیرانه برای نگهداری ارائه دهند
• در تحلیل‌های کلان برای مدیریت شبکه برق کمک کنند

چالش‌های امنیت سایبری

• نیاز به رمزنگاری داده‌ها (TLS/SSL)
• سیستم‌های تشخیص نفوذ (IDS) برای حفاظت در برابر حملات
• مدیریت به‌روزرسانی‌های نرم‌افزاری امن

7-۴ قطعات نیمه‌رسانای پیشرفته در طراحی محافظ ولتاژ

سوئیچینگ سریع و بازدهی بالا

استفاده از MOSFETهای با مقاومت هد پایین (Rds(on) کمتر از چند میلی‌اهم)، IGBTهای نسل جدید با زمان کلیدزنی کمتر از 100 نانوثانیه و دیودهای Schottky باعث افزایش سرعت واکنش و کاهش تلفات حرارتی شده است.

بهینه‌سازی حرارتی و افزایش عمر

• طراحی هیت‌سینک‌های با ضریب انتقال حرارت بالا
• استفاده از مواد جدید پخش‌کننده حرارت (مانند گرافن یا آلیاژهای خاص)
• بهره‌گیری از سنسورهای دما برای تنظیم خودکار عملکرد و جلوگیری از اضافه‌دمای قطعات

ادغام مدارهای حفاظتی داخلی

محافظت در برابر اضافه جریان، اضافه ولتاژ، حرارت بالا و تخلیه الکترواستاتیکی به صورت داخلی و خودکار در قطعات نیمه‌رسانا اجرا می‌شود.

7-۵ ادغام محافظ ولتاژ با سیستم‌های مدیریت انرژی (EMS)

نقش محافظ در شبکه‌های هوشمند

در شبکه‌های هوشمند (Smart Grids)، محافظ ولتاژ بخشی از سامانه‌های EMS است که وظیفه تضمین پایداری ولتاژ، کاهش نوسانات و هماهنگی با سیستم‌های تولید پراکنده را برعهده دارد.

تبادل اطلاعات و کنترل مرکزی

ارتباط دوطرفه بین محافظ و سیستم مدیریت انرژی به مهندسین اجازه می‌دهد تنظیمات حفاظتی را به صورت از راه دور تغییر دهند، عملکرد را بهینه کرده و در صورت بروز خطا اقدامات پیشگیرانه انجام دهند.

بهینه‌سازی مصرف انرژی

محافظ‌ها با ثبت داده‌های دقیق ولتاژ و جریان، به بهینه‌سازی فرآیندهای مصرف انرژی کمک می‌کنند، مانند:

• کنترل بارهای غیرضروری هنگام افت ولتاژ
• کاهش هدررفت در خطوط انتقال

7-۶ چالش‌ها و روندهای آینده

هوشمندسازی و خودپیکربندی

طراحی محافظ‌های ولتاژ با قابلیت یادگیری شرایط محیطی، شبکه و نوع بار و تطابق خودکار پارامترهای حفاظتی برای بهبود عملکرد.

یکپارچگی بیشتر با فناوری‌های نوین

• ادغام با باتری‌های ذخیره انرژی و سیستم‌های تولید پراکنده
• هماهنگی با سامانه‌های تشخیص خطا و تعمیر خودکار

نیاز به استانداردهای جدید و جامع

با پیچیدگی سیستم‌ها، استانداردهای حفاظتی نیز باید به روز شده و شامل قابلیت‌های جدید نظیر امنیت سایبری، ارتباطات بی‌سیم و هوشمندسازی شوند.

حفظ امنیت و اطمینان

تضمین امنیت در برابر حملات سایبری و حفظ عملکرد پایدار حتی در شرایط بحرانی از چالش‌های مهم پیش رو است.

تحولات فناوری‌های الکترونیک، ارتباطات و نرم‌افزار، محافظ‌های ولتاژ را به سامانه‌های هوشمند، دقیق و متصل تبدیل کرده است. این پیشرفت‌ها باعث بهبود کیفیت حفاظت، کاهش خطاهای عملکردی و امکان مدیریت هوشمند شبکه‌های برق شده‌اند. با این حال، پیچیدگی فنی، امنیت و نیاز به استانداردهای جدید از مهم‌ترین چالش‌های این حوزه باقی می‌مانند.

فصل 8: استانداردها و چارچوب های کیفیت محافظ های ولتاژ

8-۱ مقدمه

محافظ‌های ولتاژ به عنوان دستگاه‌های حفاظتی حیاتی در سیستم‌های برق، باید عملکرد قابل اطمینان و ایمنی بالایی داشته باشند. به همین دلیل، رعایت استانداردهای بین‌المللی و داخلی در طراحی، ساخت و آزمون این تجهیزات الزامی است. استانداردها مجموعه‌ای از الزامات فنی، روش‌های آزمون و معیارهای کیفیت را تعیین می‌کنند که تضمین می‌کند محافظ‌ها در شرایط واقعی شبکه با عملکرد مناسب، پایدار و ایمن عمل نمایند.

8-۲ استانداردهای بین‌المللی مرتبط

استاندارد IEC 61000 – سازگاری الکترومغناطیسی (EMC)

هدف:
این استاندارد مجموعه‌ای از اصول و روش‌های تست را برای ارزیابی مقاومت تجهیزات الکتریکی و الکترونیکی در برابر تداخل‌های الکترومغناطیسی (EMI) و تولید اختلالات ناشی از خود تجهیزات (EMC) تعریف می‌کند.

دامنه کاربرد:
شامل تمامی تجهیزات الکتریکی، از جمله محافظ‌های ولتاژ که باید در محیط‌های صنعتی، تجاری و مسکونی بدون ایجاد اختلال و نیز با تحمل تداخلات کار کنند.

مفاهیم کلیدی:

• امواج الکترومغناطیسی: تداخل ناشی از منابع داخلی و خارجی (مانند ترانسفورماتورها، موتورها، خطوط برق فشار قوی)
• مصرف انرژی و تداخل: ارزیابی میزان نویز تولید شده توسط دستگاه
• آزمون‌های تشخیص و تحمل: تست‌های تخریبی (stress tests) و تست‌های عملکردی تحت شرایط تداخل

نکات تخصصی:

• محافظ ولتاژ باید دارای حد تحمل مشخصی در برابر پالس‌های EMI با فرکانس‌ها و دامنه‌های تعریف شده باشد.
• آزمایش‌های پیوسته در دامنه فرکانسی 150kHz تا 1GHz انجام می‌شود.
• استفاده از روش‌های فیلترینگ و طراحی مدار جهت کاهش نویز و افزایش ایمنی الکترومغناطیسی.

استاندارد IEC 60255 – تجهیزات حفاظت و کنترل الکتریکی

هدف:
ایجاد الزامات عملکردی و فنی برای تجهیزات حفاظت الکتریکی مانند رله‌ها، سیستم‌های قطع و وصل و محافظ‌های ولتاژ.

دامنه کاربرد:
این استاندارد عمدتاً برای رله‌های حفاظتی و کنترل حفاظتی در سیستم‌های قدرت است و بخشی از آن مرتبط با محافظ‌های ولتاژ می‌باشد.

مفاهیم کلیدی:

• دقت عملکرد: تعریف معیارهای دقت ولتاژ، زمان واکنش و تکرارپذیری عملکرد
• آزمون‌های الکتریکی: آزمون‌های ولتاژ، جریان، نویز، شوک و ارتعاش
• مطابقت با عملکرد ایمن: تضمین قطع و وصل به موقع و بدون خطا در شرایط اضطراری

نکات تخصصی:

• محافظ ولتاژ باید آزمون‌هایی را تحت شرایط مختلف ولتاژ (بالا، پایین، گذرا) گذرانده و پاسخ دقیق ارائه دهد.
• آزمون‌های تایید زمان تاخیر و حساسیت قطع در محدوده‌های مختلف ولتاژ اهمیت دارد.
• معیارهای سخت‌گیرانه برای مقاومت در برابر شرایط محیطی (رطوبت، دما، ارتعاش) تعریف شده است.

استاندارد UL 1449 – حفاظت در برابر ولتاژ گذرا (Surge Protective Devices)

هدف:
تعریف ویژگی‌ها و الزامات حفاظت تجهیزات الکتریکی و الکترونیکی در برابر ولتاژهای گذرای ناشی از صاعقه، کلیدزنی و سایر عوامل.

دامنه کاربرد:
محافظ‌های ولتاژ، دستگاه‌های حفاظت اضافه ولتاژ (SPD) و تجهیزات مشابه.

مفاهیم کلیدی:

• مشخصه عملکرد SPD: ظرفیت تحمل جریان ضربه، ولتاژ کاری، زمان پاسخ
• دسته‌بندی SPD: کلاس‌های I، II و III بر اساس محل نصب و نوع حفاظت
• روش‌های تست: اعمال موج ولتاژ ضربه‌ای مطابق استاندارد IEC 61000-4-5 و اندازه‌گیری عملکرد

نکات تخصصی:

• ظرفیت تحمل جریان ضربه محافظ ولتاژ باید با توجه به شرایط شبکه و نوع بار تعیین شود.
• محافظ‌ها باید در برابر تکرار موج‌های ولتاژ گذرا بدون کاهش عملکرد مقاومت داشته باشند.
• توجه به افت ولتاژ (voltage let-through) در هنگام عملکرد حفاظتی جهت حفاظت از تجهیزات متصل ضروری است.

استاندارد IEEE C62.41 – راهنمای تست ولتاژهای گذرا

هدف:
ارائه راهنمای کامل در زمینه تست ولتاژهای گذرا و شرایط محیطی برای محافظ‌های ولتاژ و تجهیزات مشابه.

دامنه کاربرد:
تجهیزات حفاظتی در سیستم‌های توزیع و انتقال برق با تمرکز بر ولتاژهای گذرای ناشی از کلیدزنی و صاعقه.

مفاهیم کلیدی:

• شبیه‌سازی شرایط ولتاژ گذرا: معرفی موج‌های استاندارد (مانند موج 1.2/50µs و 8/20µs) برای تست تجهیزات
• محل نصب و تأثیر بر عملکرد: طبقه‌بندی تجهیزات بر اساس محل نصب در شبکه (داخل ساختمان، خارج ساختمان، ورودی برق)
• روش‌های تست: روش‌های اعمال ولتاژهای گذرا، اندازه‌گیری پاسخ و تکرارپذیری عملکرد

نکات تخصصی:

• تعیین شدت ولتاژ و جریان گذرا بر اساس شرایط واقعی شبکه در محل نصب
• ارزیابی عملکرد محافظ‌ها در برابر انواع مختلف موج‌های گذرا با دامنه و شکل متفاوت
• اهمیت تست‌های طولانی مدت برای شناسایی کاهش عملکرد ناشی از خستگی قطعات

8-۳ ارتباط بین استانداردها و طراحی محافظ ولتاژ

• تطابق با IEC 61000 و UL 1449 باعث افزایش پایداری در محیط‌های پر نویز و تضمین حفاظت در برابر ولتاژ گذرا می‌شود.
• الزامات IEC 60255 تضمین دقت عملکرد و ایمنی در قطع و وصل محافظ را فراهم می‌کند.
• رعایت IEEE C62.41 امکان شبیه‌سازی دقیق شرایط عملیاتی و تست‌های معتبر را فراهم می‌آورد.

رعایت کامل و دقیق استانداردهای بین‌المللی، در طراحی و آزمون محافظ‌های ولتاژ، ضامن کیفیت، ایمنی و طول عمر مفید دستگاه است. این استانداردها علاوه بر تعیین حداقل الزامات، امکان مقایسه عملکرد محصولات مختلف را نیز فراهم می‌کنند و موجب افزایش اعتماد کاربران و بازار می‌شوند.

فصل 9: جمع بندی و چشم انداز آینده محافظ های ولتاژ

9-۱ جمع‌بندی کلی

محافظ‌های ولتاژ به عنوان یکی از عناصر حیاتی سیستم‌های الکتریکی، نقش اساسی در حفظ سلامت تجهیزات و پایداری شبکه ایفا می‌کنند. طی این دانشنامه، با نگاهی عمیق و تخصصی به مباحث مختلف از ساختار داخلی، فناوری‌های به‌کار رفته، استانداردها، روش‌های نصب و نگهداری، تا روندهای نوین و انواع مختلف محافظ‌ها پرداختیم.

کلید موفقیت در طراحی و بهره‌برداری از محافظ‌های ولتاژ، درک عمیق مفاهیم مهندسی، شناخت دقیق نیازهای شبکه و بارهای متصل، و استفاده از فناوری‌های روز است.

9-۲ چالش‌های پیش‌رو

• افزایش پیچیدگی شبکه‌ها: توسعه شبکه‌های هوشمند و انرژی‌های تجدیدپذیر، محافظ‌های ولتاژ را به سیستم‌هایی با عملکرد پیچیده‌تر و هماهنگ‌تر تبدیل کرده است.
• نیاز به امنیت سایبری: با افزایش اتصال محافظ‌ها به شبکه‌های مخابراتی، مسائل امنیت اطلاعات و محافظت در برابر حملات سایبری اهمیت ویژه‌ای یافته است.
• افزایش تقاضا برای انعطاف‌پذیری: سازگاری با انواع بار و شرایط محیطی مختلف، نیازمند سیستم‌های هوشمند و خودپیکربندی است.

9-۳ چشم‌انداز آینده

• هوشمندسازی گسترده‌تر: توسعه محافظ‌های ولتاژ با قابلیت یادگیری ماشینی برای تشخیص خودکار شرایط شبکه و بهینه‌سازی پارامترهای حفاظتی.
• ادغام با اینترنت اشیاء و شبکه‌های گسترده: امکان نظارت و کنترل از راه دور، تحلیل داده‌های بزرگ و مدیریت پیشگیرانه نگهداری.
• توسعه قطعات نیمه‌رسانای پیشرفته: استفاده از فناوری‌های نوین در نیمه‌رساناها برای افزایش سرعت، دقت و کاهش مصرف انرژی.
• استانداردهای نوین و جامع‌تر: تدوین استانداردهایی که همه جوانب فنی، امنیتی و ارتباطی محافظ‌ها را پوشش دهند.

9-۴ توصیه‌های کلیدی برای مهندسان و طراحان

• شناخت عمیق نیازهای بار و شبکه جهت انتخاب و طراحی مناسب محافظ ولتاژ
• تاکید بر رعایت استانداردهای بین‌المللی و آزمون‌های جامع پیش از بهره‌برداری
• بهره‌گیری از فناوری‌های روز و سیستم‌های هوشمند در طراحی و نگهداری
• توجه به امنیت سایبری و پیاده‌سازی روش‌های محافظت داده‌ها
• تدوین برنامه‌های نگهداری پیشگیرانه مبتنی بر تحلیل داده‌ها

محافظ‌های ولتاژ نه تنها به عنوان یک ابزار حفاظتی ساده، بلکه به عنوان جزء هوشمند و فعال شبکه‌های برق آینده شناخته خواهند شد. توسعه فناوری و افزایش پیچیدگی شبکه‌ها، مهندسین را به سوی طراحی سیستم‌های پیشرفته، انعطاف‌پذیر و قابل اعتماد هدایت می‌کند که تضمین‌کننده پایداری و ایمنی تجهیزات و شبکه‌ها در عصر دیجیتال باشد.
