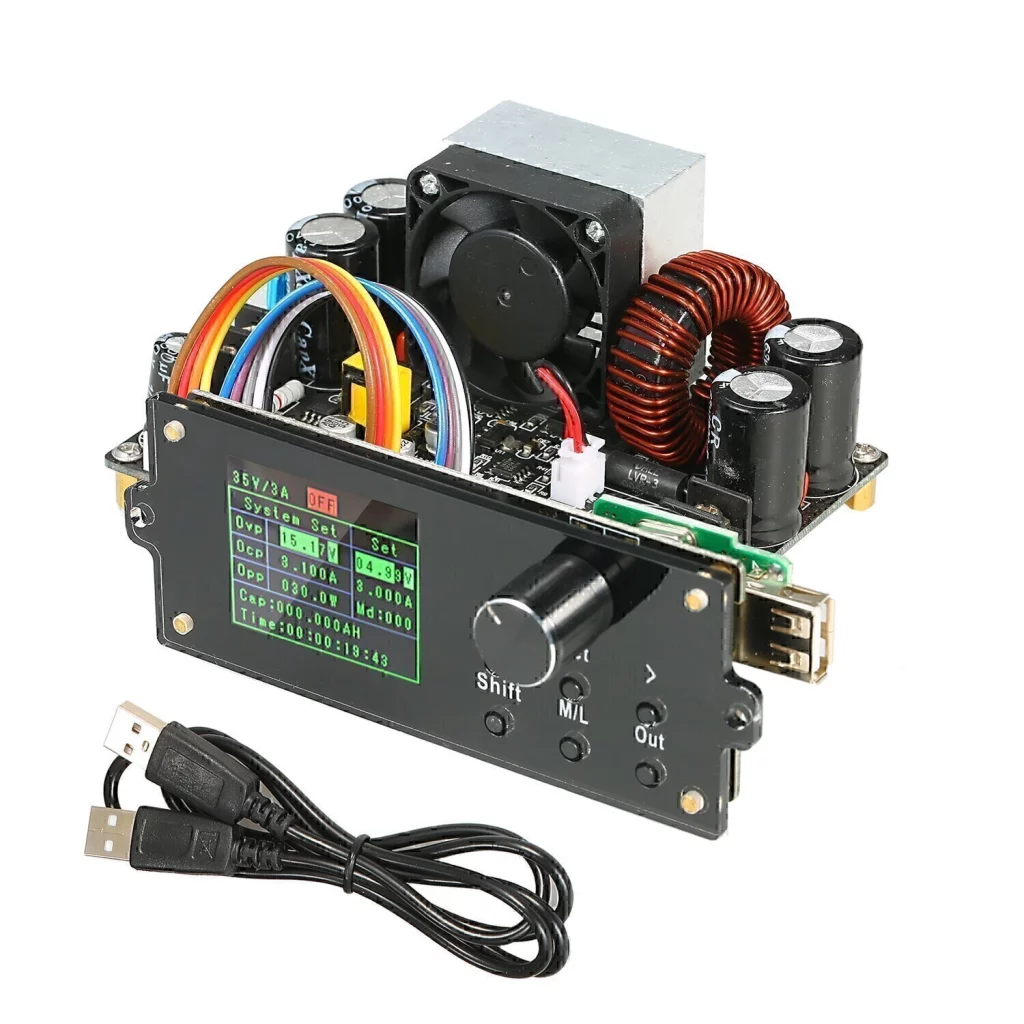

• فصل ۵: منابع تغذیه DC-DC
• فصل ۶: ویژگی‌های عملکردی و طراحی مهندسی منابع تغذیه
• فصل ۷: حفاظت‌ها و ایمنی در منابع تغذیه
• فصل ۸: کنترل و مدیریت منابع تغذیه

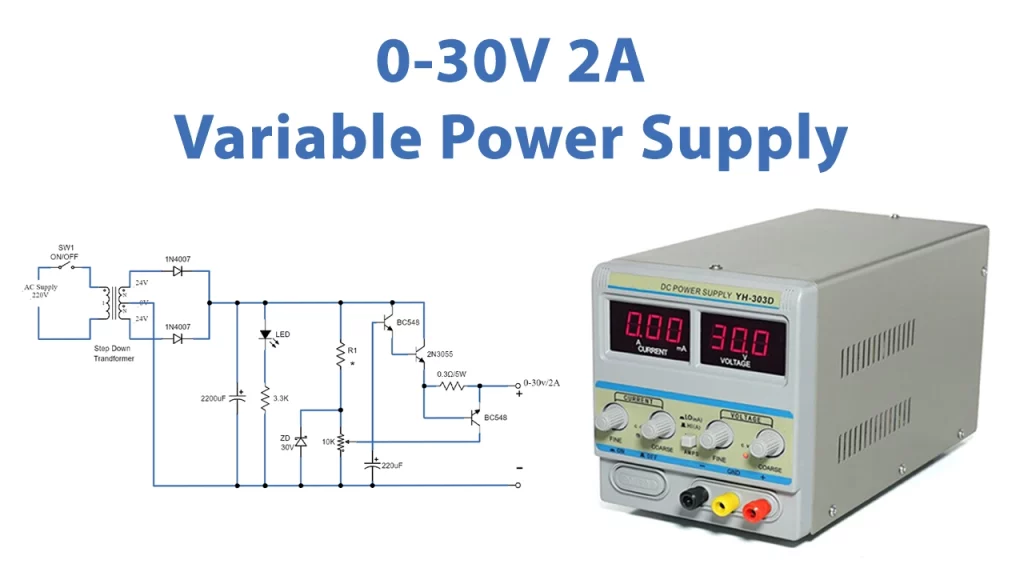

• فصل 9: منابع تغذیه قابل برنامه‌ریزی (Programmable Power Supplies)
• فصل 10: منابع تغذیه اضطراری (Uninterruptible Power Supplies – UPS)
• فصل 11: منابع تغذیه در سیستم‌های انرژی تجدیدپذیر

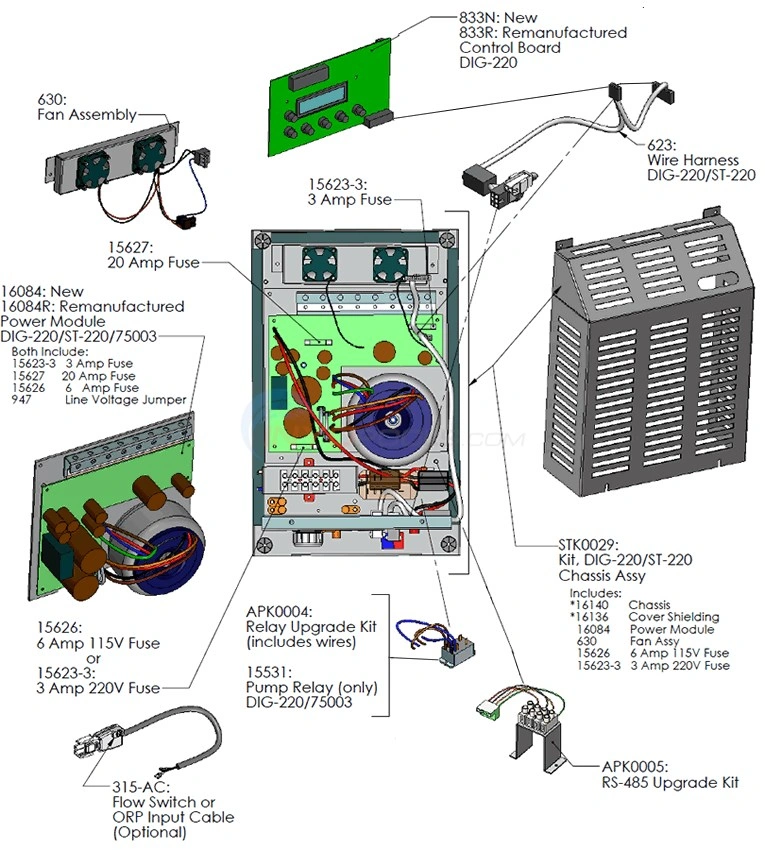

شکست محصول منابع تغذیه: بررسی ساختاری و اجزای تشکیل‌دهنده

۱. مقدمه

شکست محصول (Product Breakdown Structure) در حوزه منابع تغذیه به معنای تقسیم‌ بندی سیستم به اجزای کلیدی و تحلیل تخصصی هر بخش است. این رویکرد ساختاری به مهندسان، طراحان و کارشناسان فنی امکان می‌دهد تا درک عمیق و جامعی از اجزای تشکیل‌دهنده منابع تغذیه به دست آورده و در زمینه بهینه‌سازی، عیب‌یابی و توسعه محصول تصمیم‌گیری‌های دقیق و مؤثری داشته باشند.

با توجه به اهمیت عملکرد پایدار و قابلیت اطمینان منابع تغذیه در صنایع برق، تحلیل و شناخت دقیق هر جزء برای پیشگیری از خرابی و بهبود عملکرد حیاتی است.

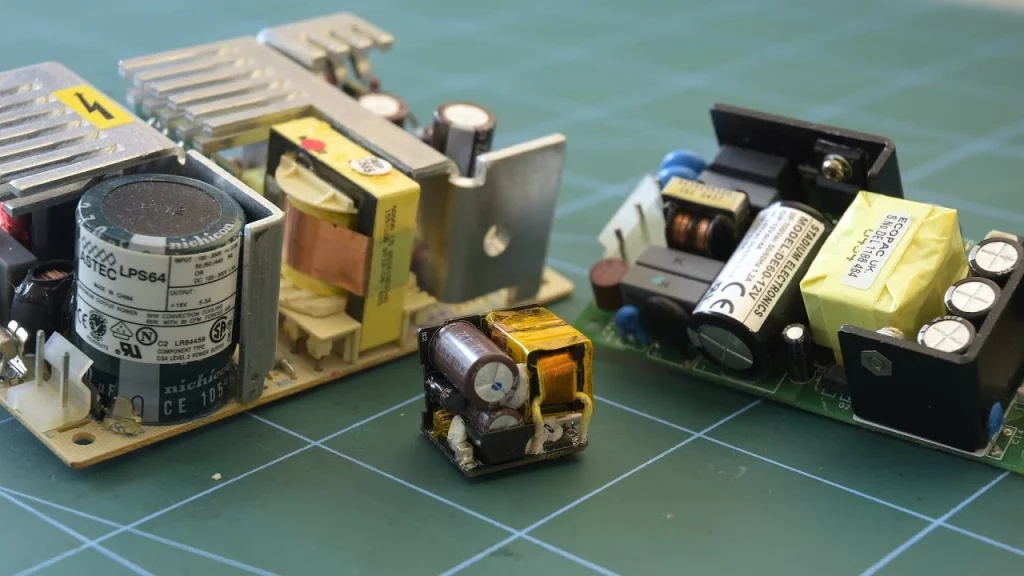

۲. اجزای کلیدی منبع تغذیه

۳. تشریح اجزا منبع تغذیه و نقش آنها

۳.۱ ترانسفورمر

ترانسفورمر یکی از حیاتی‌ترین اجزا در منابع تغذیه، به ویژه نوع خطی است. این قطعه وظیفه کاهش یا افزایش ولتاژ AC ورودی را دارد و از طریق القای الکترومغناطیسی، برق را به سطح ولتاژ مطلوب تبدیل می‌کند. همچنین ترانسفورمر نقش ایزولاسیون الکتریکی بین ورودی و خروجی را ایفا کرده که از نظر ایمنی و عملکرد سیستم بسیار مهم است. طراحی هسته، جنس سیم‌پیچ‌ها، و روش خنک‌سازی تاثیر مستقیمی بر کیفیت و عمر ترانسفورمر دارد.

۳.۲ یکسوکننده

یکسوکننده‌ها، معمولا دیودها یا پل دیودی، وظیفه تبدیل جریان متناوب (AC) را به جریان مستقیم (DC) بر عهده دارند. در منابع تغذیه سوئیچینگ نیز این بخش وجود دارد ولی با ساختار و کنترل‌های پیشرفته‌تر. خرابی دیودها یا نوسان حرارتی می‌تواند باعث تداخل در عملکرد کلی سیستم شود.

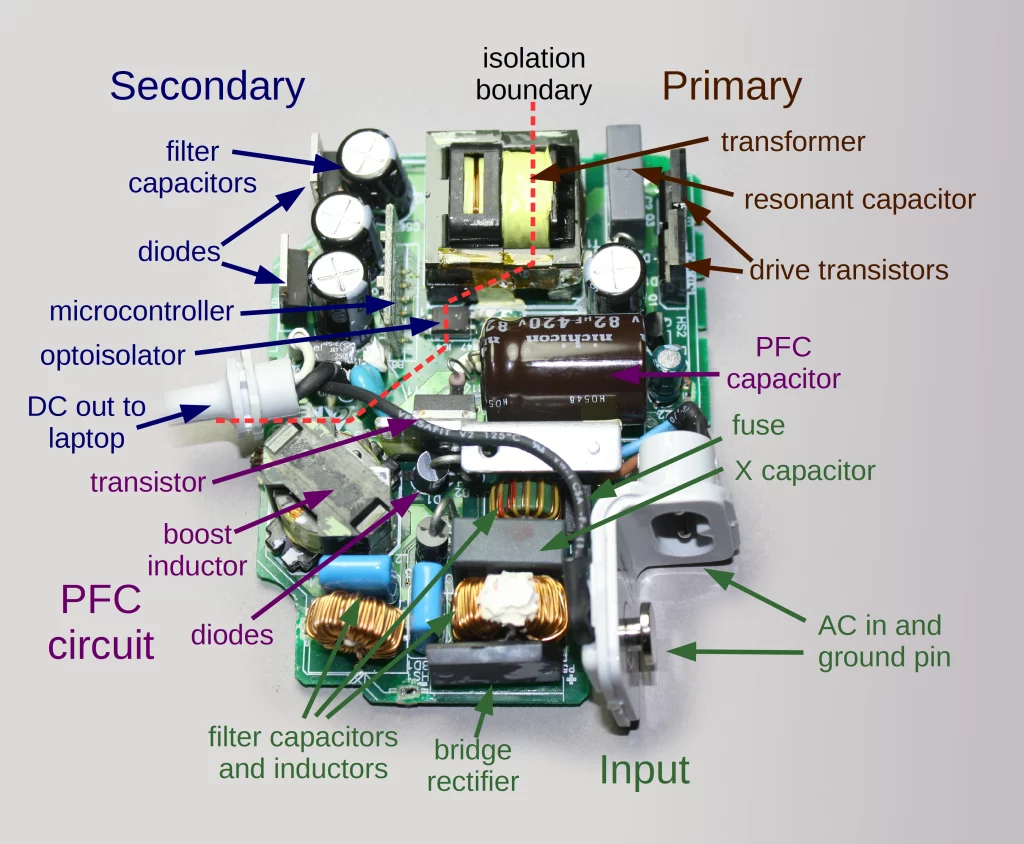

۳.۳ فیلترها

فیلترهای خروجی معمولاً از خازن‌ها و القاگرها تشکیل شده‌اند که وظیفه کاهش ریپل ولتاژ و حذف نویزهای الکتریکی را دارند. ریپل زیاد موجب ناپایداری و اختلال در عملکرد بار می‌شود. کیفیت و عمر خازن‌ها از عوامل مهم در حفظ کیفیت خروجی به شمار می‌رود.

۳.۴ مبدل DC-DC

مبدل‌های DC-DC در منابع تغذیه سوئیچینگ نقش تنظیم دقیق ولتاژ و جریان را دارند و بسته به نیاز بار می‌توانند ولتاژ را افزایش (Boost)، کاهش (Buck) یا معکوس (Buck-Boost) کنند. طراحی بهینه این مبدل‌ها باعث افزایش راندمان و کاهش تلفات انرژی می‌شود.

۳.۵ رگولاتور

رگولاتورها وظیفه تثبیت ولتاژ خروجی در برابر تغییرات ولتاژ ورودی و بار را دارند. در منابع تغذیه خطی این بخش به صورت آنالوگ و در منابع سوئیچینگ به شکل دیجیتال یا PWM عمل می‌کند. رگولاتورهای قوی مانع نوسان ولتاژ و آسیب به بارهای حساس می‌شوند.

۳.۶ مدارهای حفاظتی

حفاظت در برابر اضافه ولتاژ، اضافه جریان، اتصال کوتاه، ولتاژ معکوس و حرارت بیش از حد از وظایف مدارهای حفاظتی است. این مدارها به صورت سخت‌افزاری و نرم‌افزاری طراحی شده و از خرابی‌های پرهزینه جلوگیری می‌کنند.

۳.۷ سیستم کنترل

سیستم‌های کنترل شامل پردازنده‌های میکروکنترلر یا FPGA هستند که وظیفه تنظیم، پایش و گزارش‌گیری عملکرد منابع تغذیه را بر عهده دارند. این بخش امکان ارتباط با سایر سیستم‌ها و اجرای برنامه‌های کنترلی پیشرفته را فراهم می‌آورد.

۳.۸ سیستم خنک‌کننده

تولید حرارت ناشی از جریان و ولتاژ بالا در منابع تغذیه باعث نیاز به سیستم‌های خنک‌کننده می‌شود. این سیستم‌ها می‌توانند شامل هیت‌سینک، فن یا حتی خنک‌کننده مایع باشند تا دمای اجزا در محدوده ایمن باقی بماند.

فصل اول: کلیات و مفاهیم پایه در منبع تغذیه

1.1 تعریف منبع تغذیه و جایگاه آن در سیستم‌های الکتریکی

منبع تغذیه (Power Supply) یکی از عناصر بنیادی در هر سامانه الکتریکی یا الکترونیکی محسوب می‌شود. وظیفه اصلی آن، تأمین انرژی الکتریکی با پارامترهای مشخص (ولتاژ، جریان، فرکانس و …) برای تغذیه مصرف‌کننده‌ها است. در حوزه صنایع برق، منبع تغذیه نقش واسط بین سیستم تأمین انرژی اصلی (شبکه برق یا باتری) و تجهیزات مصرف‌کننده (مانند درایوها، PLCها، سنسورها و سیستم‌های کنترلی) را ایفا می‌کند.

در طراحی و پیاده‌سازی سامانه‌های صنعتی، انتخاب صحیح منبع تغذیه از نظر نوع، راندمان، پایداری، ایمنی و قابلیت‌های حفاظتی، تأثیر مستقیمی بر عملکرد و طول عمر سیستم دارد. به همین دلیل، مهندسان برق و طراحان سیستم‌های کنترلی توجه ویژه‌ای به تحلیل مشخصات فنی و قابلیت‌های منبع تغذیه دارند.

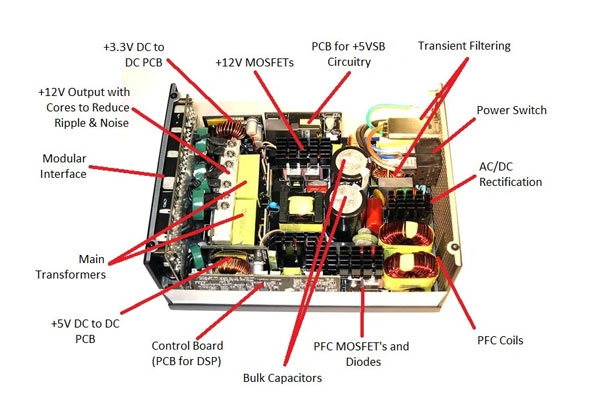

1.2 ساختار کلی یک منبع تغذیه

یک منبع تغذیه صنعتی به‌طور کلی شامل زیرسامانه‌های زیر است:

• ورودی (Input Stage): شامل مدارهای فیلتراسیون ورودی، محافظت در برابر اضافه ولتاژ یا نویز، و گاهی اوقات مدار اصلاح ضریب توان (PFC).
• بخش یکسوساز (Rectification): برای تبدیل برق متناوب (AC) به مستقیم (DC)، معمولاً از پل دیود استفاده می‌شود.
• مدار کنترل و تنظیم ولتاژ (Regulation & Control): برای تثبیت خروجی و جبران تغییرات ورودی یا بار. این بخش می‌تواند خطی یا سوئیچینگ باشد.
• حفاظت‌ها (Protection Circuitry): شامل حفاظت در برابر اتصال کوتاه، اضافه جریان، اضافه دما و افت ولتاژ.
• خروجی (Output Stage): ارائه ولتاژ یا ولتاژهای خروجی مورد نیاز، همراه با فیلترهای کاهش نویز( LC یا RC فیلتر).

1.3 تفاوت منبع تغذیه با UPS، مبدل‌ها و اینورترها

در بررسی سیستم‌های تغذیه الکتریکی، مفاهیمی مانند UPS، اینورتر و مبدل‌های DC-DC یا AC-AC نیز مطرح می‌شوند. اگرچه کارکرد برخی از این تجهیزات شباهت‌هایی با منبع تغذیه دارند، ولی در تعریف فنی، تفاوت‌های قابل توجهی دارند:

• منبع تغذیه: تجهیزی است که ولتاژ و جریان مشخص و پایدار را برای بار فراهم می‌کند، با هدف تأمین انرژی پیوسته، نه الزاماً پشتیبانی در زمان قطعی.
• UPS (Uninterruptible Power Supply): به‌طور خاص برای تأمین انرژی در زمان قطع برق طراحی شده و دارای باتری داخلی، مدار شارژر و اینورتر است.
• اینورتر: وظیفه تبدیل DC به AC را دارد، معمولاً در سیستم‌های انرژی خورشیدی یا درایوهای صنعتی استفاده می‌شود.
• مبدل‌ها (Converters): شامل انواع تبدیل‌های ولتاژ و جریان در حوزه DC و AC بوده و می‌توانند بخشی از یک منبع تغذیه یا یک تجهیز مستقل باشند.

1.4 طبقه‌بندی منابع تغذیه بر اساس عملکرد

منابع تغذیه صنعتی را می‌توان از جنبه‌های گوناگون طبقه‌بندی کرد. یکی از رایج‌ترین روش‌ها، طبقه‌بندی براساس نوع تنظیم ولتاژ و نحوه عملکرد مدار کنترل است:

الف) منابع تغذیه خطی (Linear Power Supply)

در این نوع، از یک ترانسفورماتور برای کاهش ولتاژ AC و سپس از یک مدار تنظیم خطی برای تثبیت ولتاژ DC استفاده می‌شود. مزیت اصلی آن‌ها نویز پایین و عملکرد پایدار است، ولی راندمان پایین و اندازه بزرگ از معایب آن‌ها محسوب می‌شود.

ب) منابع تغذیه سوئیچینگ (Switching Power Supply – SMPS)

در این نوع، فرکانس کلیدزنی بالا (سوئیچینگ) به کار گرفته می‌شود تا حجم ترانسفورماتور کاهش یافته و راندمان افزایش یابد. SMPSها از نظر بازده، اندازه و توان خروجی، گزینه بهینه‌تری برای کاربردهای صنعتی محسوب می‌شوند، هرچند طراحی پیچیده‌تر و حساسیت بیشتری نسبت به نویز دارند.

ج) طبقه‌بندی بر اساس ورودی و خروجی

• AC-DC: تبدیل برق شبکه به ولتاژ DC پایدار
• DC-DC: کاهش یا افزایش ولتاژ DC (مثلاً در تجهیزات مخابراتی یا وسایل نقلیه برقی)
• AC-AC / DC-AC: معمولاً در اینورترها و مبدل‌های توان بالا استفاده می‌شوند

د) منابع تغذیه قابل برنامه‌ریزی

این منابع دارای امکان کنترل از طریق رابط‌های دیجیتال هستند و در سامانه‌های تست، آزمایشگاه و تولید انبوه کاربرد دارند.

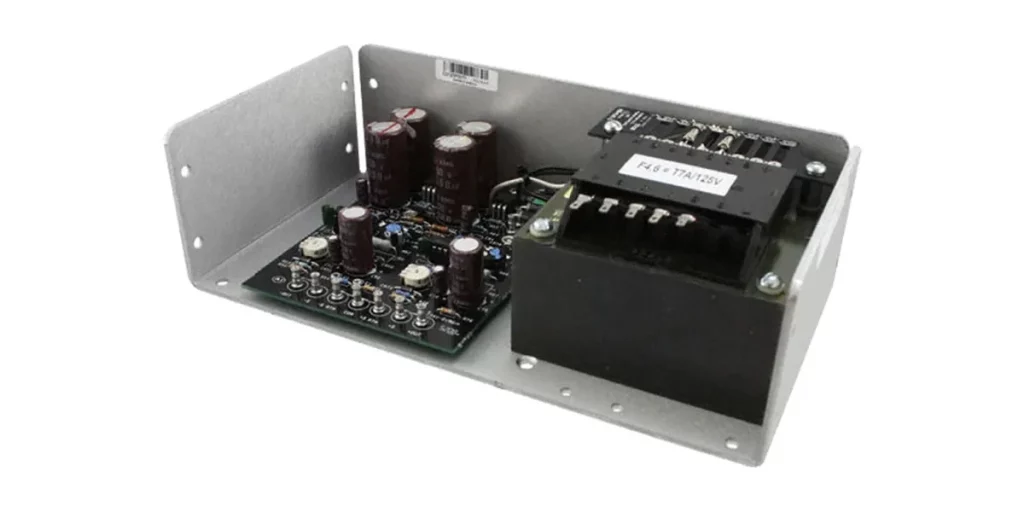

فصل دوم: منابع تغذیه خطی (Linear Power Supplies)

2.1 اصول عملکرد منابع تغذیه خطی

منبع تغذیه خطی یکی از ابتدایی‌ترین و در عین حال پرکاربردترین ساختارهای تأمین انرژی الکتریکی در صنایع مختلف به‌شمار می‌آید. ویژگی شاخص این نوع منابع، تولید ولتاژ DC پایدار با سطح نویز بسیار پایین است، امری که آن را به انتخاب اول در طراحی سیستم‌های حساس تبدیل کرده است. برخلاف منابع تغذیه سوئیچینگ، منابع خطی بر پایه‌ی تنظیم پیوسته ولتاژ و جریان عمل می‌کنند و فاقد ساختار کلیدزنی یا پالس‌وار هستند. همین مسئله موجب افزایش پایداری و در عین حال کاهش بازده در بارهای بالا می‌شود.

ساختار مفهومی و مسیر انرژی

عملکرد منبع تغذیه خطی را می‌توان به‌عنوان یک زنجیره‌ی پردازش انرژی متوالی در نظر گرفت. در این زنجیره، انرژی الکتریکی از ورودی AC دریافت شده، پس از عبور از مراحل تبدیل، فیلتر و تنظیم، به انرژی DC با مشخصات ثابت در خروجی تبدیل می‌شود.

مراحل اصلی عملکرد:

1. تبدیل ولتاژ متناوب به سطح پایین‌تر و ایزوله‌شده
   توسط ترانسفورماتور خطی با فرکانس ۵۰ یا ۶۰ هرتز
2. تبدیل جریان متناوب به جریان مستقیم با پل دیود
   با استفاده از ساختارهای یکسوسازی تمام‌موج
3. صاف‌سازی و کاهش ریپل ولتاژ توسط خازن فیلتر
   به‌منظور تأمین جریان پیوسته برای مصرف‌کننده
4. تنظیم دقیق ولتاژ خروجی در برابر نوسانات و تغییر بار
   با استفاده از رگولاتورهای خطی سری یا تنظیم‌پذیر

در این فرآیند، برخلاف منابع سوئیچینگ، هیچ عملیات کلیدزنی با فرکانس بالا انجام نمی‌شود. بنابراین، توان اضافی به‌جای تبدیل به انرژی ذخیره‌ای یا برگشتی، به‌صورت گرما در ساختار مدار تلف می‌شود. همین ویژگی ماهیتی دوگانه به منابع تغذیه خطی می‌بخشد: سادگی و پایداری در کنار راندمان پایین و اتلاف گرمایی بالا.

ویژگی‌های عملکردی منابع خطی

1. پیوستگی انتقال انرژی

در منبع تغذیه خطی، عبور انرژی از ورودی به خروجی به‌صورت مداوم و پیوسته انجام می‌شود. به‌جای آنکه توان در سیکل‌های نوسانی ذخیره و تخلیه شود، عبور جریان از میان عناصر فعال به‌شکل هموار صورت می‌گیرد. این ساختار باعث کاهش نویز و افزایش ثبات در ولتاژ خروجی می‌شود.

2. کنترل ولتاژ از طریق افت داخلی

مکانیزم تنظیم ولتاژ در منابع خطی مبتنی بر «کاهش ولتاژ اضافی» در داخل رگولاتور است. این عمل معمولاً توسط یک ترانزیستور کنترل‌شده انجام می‌گیرد که به‌طور پیوسته بخشی از ولتاژ ورودی را به شکل تلفات گرمایی از بین می‌برد. به‌بیان دیگر، انرژی اضافی نه بازیافت می‌شود و نه بازگردانده، بلکه صرف تولید گرما می‌شود.

3. نبود نویز کلیدزنی

یکی از مزایای مهم ساختار خطی، حذف نویزهای ناشی از کلیدزنی با فرکانس بالا است. در نتیجه، ولتاژ خروجی بسیار تمیز، پایدار و بدون جهش‌های ناگهانی خواهد بود. این ویژگی در کاربردهایی مانند تجهیزات اندازه‌گیری دقیق، مدارهای صوتی حرفه‌ای، یا تجهیزات پزشکی حیاتی محسوب می‌شود.

4. واکنش سریع به تغییرات بار

به‌دلیل عدم وجود تأخیرهای مرتبط با کلیدزنی یا ساختار فیدبک پیچیده، منابع تغذیه خطی می‌توانند در مواجهه با تغییرات ناگهانی بار (Load Transients) عملکرد پایداری از خود نشان دهند. در محیط‌های صنعتی یا آزمایشگاهی که بار به‌صورت پویا تغییر می‌کند، این مزیت می‌تواند نقش کلیدی ایفا کند.

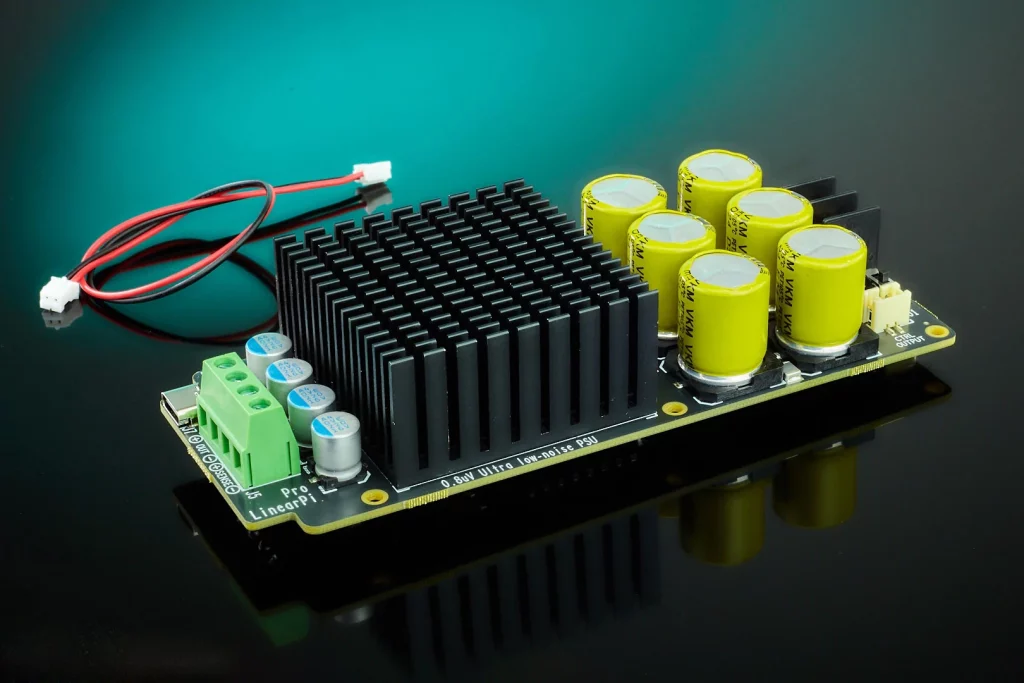

تحلیل ساختار داخلی منبع تغذیه

زنجیره عملکردی منبع تغذیه خطی

مزایای عملکرد خطی در سطوح کاربردی

محدودیت‌های ذاتی ساختار خطی

با وجود مزایای مهم، منابع تغذیه خطی دارای محدودیت‌های ساختاری هستند که بر گستره کاربرد آن‌ها تأثیر می‌گذارند:

• راندمان پایین: در طراحی‌هایی که اختلاف بین ولتاژ ورودی و خروجی زیاد است، بخش عمده‌ای از انرژی ورودی به گرما تبدیل می‌شود. این موضوع در توان‌های بالا منجر به افزایش ابعاد و نیاز به سیستم‌های خنک‌سازی می‌شود.
• ابعاد بزرگ‌تر: به‌دلیل استفاده از ترانسفورماتور فرکانس پایین، وزن و اندازه منبع تغذیه افزایش می‌یابد، که در طراحی‌های فشرده یا قابل‌حمل محدودیت ایجاد می‌کند.
• ولتاژهای خروجی محدود: ساختار خطی به‌طور طبیعی برای تأمین خروجی‌های چندگانه یا متغیر مناسب نیست، مگر با افزودن مدارهای کنترلی و افزایش پیچیدگی.

در منابع تغذیه خطی، اصل کلیدی بر کنترل نرم و پیوسته انرژی است، نه بهره‌برداری از تکنیک‌های کلیدزنی یا تبدیل پالسی. همین ویژگی موجب شده این منابع در کاربردهای خاص با حساسیت بالا، همچنان جایگاهی پایدار داشته باشند. در محیط‌های صنعتی که دقت، تمیزی سیگنال و اطمینان بلندمدت اهمیت دارد، ساختار خطی نه‌تنها جایگزین‌ناپذیر، بلکه معیار ارزیابی کیفیت تغذیه نیز تلقی می‌شود.

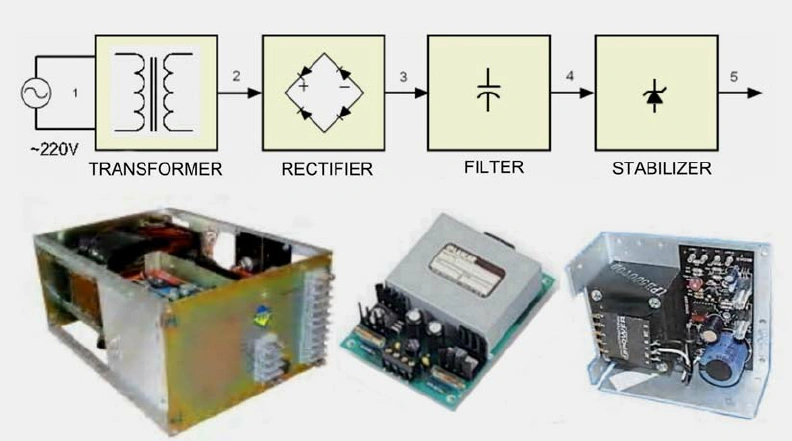

2.2 اجزا و طراحی مدار در منابع تغذیه خطی

منبع تغذیه خطی یک سیستم به ظاهر ساده است، اما در دل خود مجموعه‌ای از اجزای حیاتی دارد که طراحی صحیح هرکدام تأثیر مستقیمی بر کیفیت، ایمنی و پایداری عملکرد کل سیستم دارد. در این بخش، هر یک از اجزای کلیدی این نوع منبع تغذیه به‌صورت کاملاً تحلیلی بررسی می‌شود و ویژگی‌ها، انتخاب‌ها و چالش‌های مهندسی مربوط به هر بخش مورد توجه قرار می‌گیرد.

1. ترانسفورماتور ورودی: مبنای ایزولاسیون و کاهش ولتاژ

ترانسفورماتور نخستین عنصر عملیاتی در ساختار یک منبع تغذیه خطی است. عملکرد آن صرفاً به کاهش ولتاژ محدود نمی‌شود، بلکه نقش تعیین‌کننده‌ای در ایمنی، فیلترسازی اولیه و محافظت گالوانیکی سیستم دارد.

ویژگی‌های کلیدی در طراحی:

• نوع هسته: هسته‌های EI و toroidal رایج‌ترین انتخاب‌ها هستند. هسته‌های EI از نظر تولید ساده‌ترند، اما toroidalها تلفات کمتر و چگالی توان بالاتری دارند.
• ایزولاسیون: استفاده از لایه‌های عایق بین سیم‌پیچ‌ها و رعایت فاصله خزشی برای جلوگیری از نفوذ الکتریکی بسیار اهمیت دارد.
• شکل جریان اولیه: طراحی باید قابلیت مدیریت جریان هجومی اولیه را داشته باشد تا به فیوز ورودی یا کلیدهای حفاظتی آسیب وارد نشود.

نکته فنی:

در صنایع دقیق، استفاده از ترانسفورماتورهای شیلددار باعث کاهش نویز القایی از شبکه به مدار داخلی می‌شود.

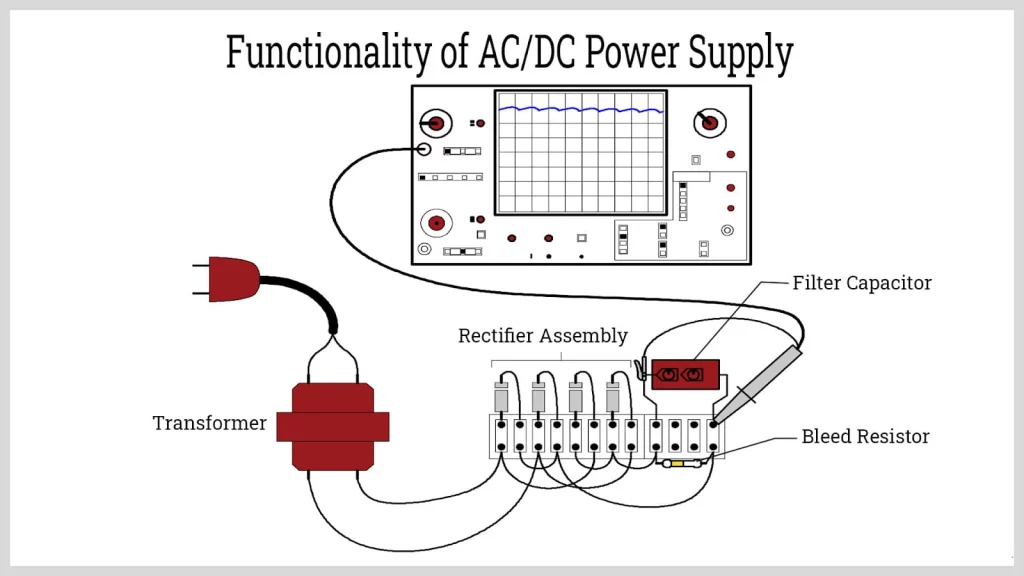

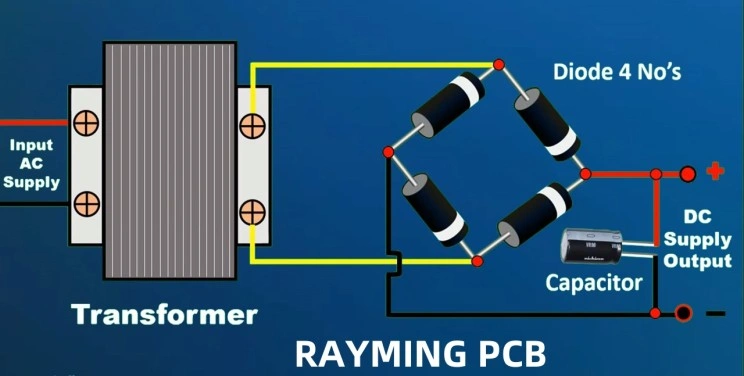

2. مدار یکسوسازی: تبدیل ولتاژ AC به DC

پس از ترانسفورماتور، ولتاژ کاهش یافته نیاز به تبدیل به جریان مستقیم دارد. این وظیفه بر عهده مدار یکسوساز است که معمولاً به شکل یک پل دیود تمام‌موج طراحی می‌شود.

تصمیمات طراحی:

• انتخاب نوع دیود: دیودهای شاتکی با افت ولتاژ کمتر و تلفات حرارتی پایین‌تر مناسب بارهای سبک هستند، اما محدودیت در ولتاژ معکوس دارند. دیودهای سیلیکونی برای شرایط صنعتی سنگین ترجیح داده می‌شوند.
• نصب حرارتی: در بارهای بالاتر، دیودها نیاز به نصب روی هیت‌سینک دارند تا اتلاف حرارتی به خوبی مدیریت شود.
• افت ولتاژ پل دیود: در منابع با خروجی حساس، این افت ولتاژ باید در محاسبات طراحی لحاظ شود تا ولتاژ رگولاتور دچار کاهش عملکرد نشود.

3. فیلتر خازنی: صاف‌سازی و تداوم ولتاژ

خروجی مدار یکسوساز دارای ریپل (نوسان ناخواسته) است که در بسیاری از سیستم‌های دقیق قابل قبول نیست. برای کاهش این ریپل، از خازن‌های با ظرفیت بالا در مسیر خروجی استفاده می‌شود.

ملاحظات طراحی:

• ظرفیت مؤثر: انتخاب خازن باید متناسب با جریان مصرفی، میزان مجاز ریپل و فرکانس کاری باشد.
• نوع خازن: خازن‌های الکترولیتی برای کاربردهای عمومی رایج‌اند، ولی در سیستم‌های دقیق از خازن‌های تانتالیوم یا سرامیکی نیز به‌صورت ترکیبی استفاده می‌شود.
• پارامترهای پنهان: مقاومت داخلی معادل (ESR) و ظرفیت جذب پالس، دو عامل کلیدی در کارکرد پایدار خازن هستند که اغلب در طراحی‌های صنعتی نادیده گرفته می‌شوند.
• طول عمر: دمای کارکرد و فرکانس نوسان تأثیر مستقیمی بر کاهش عمر خازن دارند. در منابع تغذیه صنعتی، خازن باید با حاشیه مناسب انتخاب شود.

4. مدار رگولاسیون ولتاژ: قلب عملکرد پایدار

رگولاتور ولتاژ، بخش حیاتی در تأمین ولتاژ پایدار است. این بخش آخرین خط دفاعی در برابر نوسانات ورودی، تغییرات بار و خطاهای گذرا است. در طراحی صنعتی، انتخاب نوع رگولاتور با توجه به ولتاژ خروجی، جریان مورد نیاز، فضای فیزیکی، و شرایط حرارتی انجام می‌شود.

ساختارهای رایج:

• رگولاتورهای ثابت: مانند سری‌های 78xx که ولتاژ ثابتی مثل 5V یا 12V تولید می‌کنند. مناسب برای کاربردهای استاندارد و کم‌هزینه.
• رگولاتورهای قابل تنظیم: مثل LM317، برای شرایطی که نیاز به خروجی سفارشی یا برنامه‌پذیر وجود دارد.
• مدارهای سفارشی: برای جریان‌های بالا یا حفاظت‌های پیچیده، از ترکیب ترانزیستور و مدار تقویت‌کننده استفاده می‌شود که انعطاف‌پذیری بیشتری فراهم می‌کند.

چالش‌ها در رگولاسیون صنعتی:

• اتلاف حرارتی: تفاوت بین ولتاژ ورودی و خروجی در کنار جریان مصرفی باعث تولید گرمای شدید در رگولاتور می‌شود. در طراحی صنعتی، بخش مهمی از مهندسی مکانیک به طراحی سیستم‌های خنک‌سازی اختصاص دارد.
• پایداری دینامیکی: در بارهای متغیر، رگولاتور باید توانایی پاسخ سریع بدون ایجاد اُورشووت یا نوسان را داشته باشد.
• ایمنی: بسیاری از رگولاتورها دارای حفاظت داخلی در برابر اتصال کوتاه و اضافه دما هستند، ولی در کاربردهای بحرانی از حفاظت‌های خارجی اضافی نیز استفاده می‌شود.

5. حفاظت‌ها و ایمنی عملکرد

حفاظت از مدار در برابر خطاهای الکتریکی نه‌تنها برای عملکرد پایدار، بلکه برای جلوگیری از خسارات مالی و جانی در محیط‌های صنعتی الزامی است. یک منبع تغذیه خطی باید مجموعه‌ای از حفاظت‌های سخت‌افزاری و طراحی‌شده در ساختار خود داشته باشد.

انواع حفاظت:

ملاحظات طراحی صنعتی:

• در منابع تغذیه با ولتاژ خروجی بحرانی (مانند تجهیزات پزشکی یا مخابراتی)، حفاظت OVP باید با تأخیر زمانی نزدیک به صفر و حساسیت بالا طراحی شود.
• در سیستم‌های توزیع صنعتی، اضافه کردن فیلتر EMI در ورودی برای مقابله با نویز شبکه، جزو استانداردهای طراحی محسوب می‌شود.

جدول: اجزای کلیدی منبع تغذیه خطی و ملاحظات مهندسی

2.3 مزایا، معایب و محدودیت‌های منابع تغذیه خطی

انتخاب نوع منبع تغذیه در طراحی سیستم‌های الکترونیکی، یکی از تصمیمات استراتژیک در مرحله مهندسی مفهومی است. منابع تغذیه خطی، با وجود سابقه طولانی و ساختار نسبتاً ساده، هنوز در بسیاری از صنایع جایگاه خود را حفظ کرده‌اند. در این بخش، مجموعه‌ای از مزایا و محدودیت‌های عملکردی، ساختاری و کاربردی این منابع بررسی می‌شود تا معیاری تخصصی برای تصمیم‌گیری در طراحی یا جایگزینی فراهم گردد.

مزایای عملکردی و فنی منابع تغذیه خطی

1. پایداری ولتاژ خروجی

یکی از اصلی‌ترین مزایای منابع خطی، ارائه ولتاژ کاملاً پایدار و بدون نوسان محسوس است. در سیستم‌هایی که نیاز به ولتاژ مرجع دقیق یا تغذیه بدون افت ناگهانی دارند، این پایداری اهمیت حیاتی دارد.

2. نویز بسیار پایین

ساختار فاقد کلیدزنی باعث می‌شود سطح نویز الکترومغناطیسی (EMI) و نویز داخلی (RFI) در منابع خطی بسیار پایین باشد. این ویژگی در سیستم‌های صوتی حرفه‌ای، تجهیزات آزمایشگاهی و ابزار دقیق پزشکی بسیار مهم است.

3. پاسخ دینامیکی سریع

در مواجهه با تغییرات ناگهانی بار، منبع تغذیه خطی بدون تأخیر واکنش نشان می‌دهد. ساختار آن اجازه می‌دهد که بدون وابستگی به فاز شارژ/دشارژ یا کنترل‌های پیچیده، به تغییرات بار پاسخ دهد.

4. سادگی طراحی و مونتاژ

ساختار ساده منابع خطی امکان طراحی سریع‌تر، کاهش احتمال خطا در تولید، و تسهیل فرآیند تست و تعمیر را فراهم می‌کند. این مزیت در تولید انبوه سیستم‌های کم‌مصرف نقش موثری دارد.

5. عملکرد بی‌صدا

در منابع تغذیه سوئیچینگ، اغلب در بارهای کم یا ناپایدار نویز صوتی قابل شنیدن ایجاد می‌شود. منبع تغذیه خطی کاملاً بی‌صداست و در محیط‌های حساس صوتی (اتاق‌های ضبط، ابزارهای کالیبراسیون صوت) انتخاب اول است.

6. عدم نیاز به فیلتر EMI اضافی

در بسیاری از موارد، منبع تغذیه خطی بدون نیاز به فیلتر EMI مجزا با الزامات استانداردهای نویز مطابقت دارد. این موضوع باعث کاهش پیچیدگی طراحی PCB و تعداد مؤلفه‌های مورد استفاده می‌شود.

جدول: مزایای عملکردی منابع تغذیه خطی

محدودیت‌ها و معایب منابع تغذیه خطی

1. راندمان پایین

بزرگ‌ترین چالش منابع خطی، تلفات انرژی در فرآیند تنظیم ولتاژ است. در این منابع، اختلاف بین ولتاژ ورودی و خروجی به‌صورت گرما تلف می‌شود. به‌ویژه در سیستم‌هایی با ولتاژ ورودی بالا یا جریان بار زیاد، راندمان ممکن است به زیر ۳۰٪ برسد.

2. ابعاد بزرگ‌تر و وزن بالا

استفاده از ترانسفورماتور فرکانس پایین باعث افزایش حجم و وزن کل سیستم می‌شود. در طراحی‌های قابل‌حمل یا سیستم‌هایی که محدودیت فضا دارند، این موضوع به یک مانع جدی تبدیل می‌شود.

3. تولید حرارت زیاد

تلفات ناشی از عملکرد داخلی رگولاتورها به صورت گرما آزاد می‌شود. بنابراین، استفاده از هیت‌سینک‌های بزرگ و طراحی خنک‌سازی فعال یا غیرفعال ضروری است. در برخی طراحی‌ها، حجم هیت‌سینک از خود مدار بیشتر می‌شود.

4. محدودیت در ولتاژهای خروجی متغیر یا چندگانه

ساختار خطی برای تأمین ولتاژهای متعدد به‌صورت هم‌زمان یا ولتاژهای قابل برنامه‌ریزی نیاز به مدارهای جانبی متعدد دارد، که باعث افزایش پیچیدگی و کاهش انعطاف‌پذیری طراحی می‌شود.

5. حساسیت به نوسانات ورودی شدید

در صورت استفاده از منابع AC ناپایدار، منبع خطی نمی‌تواند مانند منابع سوئیچینگ نوسانات ورودی را جبران کند و ممکن است عملکرد آن تحت تأثیر قرار گیرد. بنابراین، استفاده از آن در محیط‌های صنعتی با کیفیت برق پایین توصیه نمی‌شود مگر با پیش‌فیلترهای حفاظتی.

جدول: محدودیت‌های فنی منابع تغذیه خطی

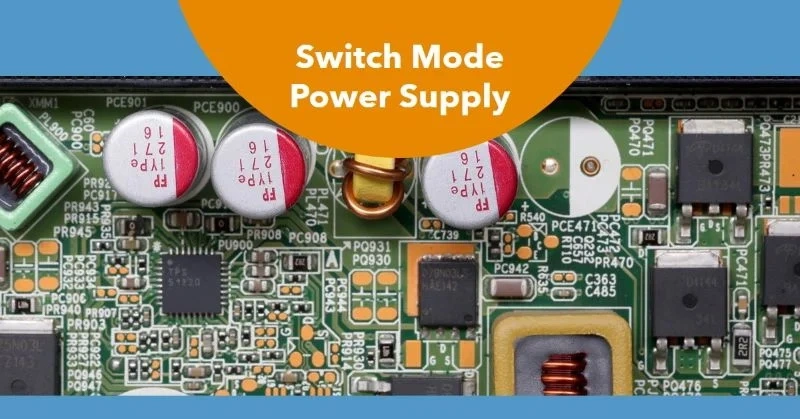

تحلیل انتخاب: خطی یا سوئیچینگ؟

انتخاب بین منبع تغذیه خطی یا سوئیچینگ تابعی از نوع بار، محیط عملیاتی، نیاز به پایداری یا راندمان، و سطح حساسیت سیستم است. جدول زیر یک مقایسه کلی اما دقیق بین این دو رویکرد ارائه می‌دهد:

منابع تغذیه خطی، با وجود محدودیت‌هایی همچون راندمان پایین و ابعاد نسبتاً بزرگ، در بسیاری از حوزه‌های تخصصی همچنان بی‌رقیب هستند. جایی‌که دقت، پایداری، نویز بسیار پایین و سادگی در اولویت قرار دارد، این منابع انتخابی بی‌جایگزین‌اند. با این‌حال، در کاربردهایی که راندمان و فضای فیزیکی تعیین‌کننده هستند، گزینه‌های مبتنی بر فناوری سوئیچینگ ترجیح داده می‌شوند.

2.4 موارد کاربرد منابع تغذیه خطی در صنعت

اگرچه منابع تغذیه سوئیچینگ به دلیل راندمان بالاتر و ابعاد کوچک‌تر در بسیاری از صنایع فراگیر شده‌اند، اما منابع تغذیه خطی به دلیل مزایایی مانند پایداری بالا، نویز بسیار کم و سادگی ساختاری، هنوز در حوزه‌های خاص صنعتی نقش مهم و غیرقابل جایگزینی ایفا می‌کنند. در این بخش، کاربردهای کلیدی منابع تغذیه خطی در صنایع مختلف و دلایل ترجیح آنها بررسی می‌شود.

1. تجهیزات آزمایشگاهی و کالیبراسیون

در آزمایشگاه‌های تحقیق و توسعه و کالیبراسیون تجهیزات الکترونیکی، دقت و پایداری ولتاژ منبع تغذیه اهمیت حیاتی دارد. منابع خطی به دلیل خروجی تمیز و بدون نویز، بهترین گزینه برای تأمین انرژی تجهیزاتی مانند اسیلوسکوپ‌ها، مولتی‌مترهای دیجیتال و تقویت‌کننده‌های کم‌نویز هستند.

2. تجهیزات پزشکی

در تجهیزات پزشکی، به‌ویژه دستگاه‌های تشخیصی و درمانی، تغذیه پایدار و کم‌نویز اهمیت زیادی دارد تا بر کیفیت سیگنال و ایمنی بیمار تأثیر منفی نگذارد. منابع تغذیه خطی به دلیل قابلیت اطمینان بالا و نویز کم، غالباً در دستگاه‌هایی مانند ECG، MRI و تجهیزات نوار مغزی به کار می‌روند.

3. سیستم‌های مخابراتی حساس

در ایستگاه‌های مخابراتی و مراکز داده، ثبات ولتاژ و کاهش نویز منبع تغذیه بر کیفیت ارتباط و پردازش داده تأثیر مستقیم دارد. منابع خطی، به خصوص در بخش‌هایی از تجهیزات که حساس به نویز هستند، به‌عنوان منبع تغذیه ثانویه یا مکمل مورد استفاده قرار می‌گیرند.

4. تجهیزات صوتی حرفه‌ای و ضبط صدا

برای دستیابی به کیفیت صدای بالا و حذف تداخل‌های الکتریکی، منابع تغذیه خطی به‌عنوان بهترین گزینه در تجهیزات ضبط صدا، میکسرهای صوتی و تقویت‌کننده‌های حرفه‌ای استفاده می‌شوند. نویز بسیار پایین و پاسخ فرکانسی یکنواخت این منابع، از دلایل اصلی کاربرد آنهاست.

5. مدارات اندازه‌گیری و ابزار دقیق صنعتی

دستگاه‌های اندازه‌گیری حساس، سنسورها و مبدل‌های آنالوگ-دیجیتال، به ولتاژ تغذیه بسیار پایدار و فاقد نویز نیاز دارند. منابع خطی به‌خصوص در حوزه‌هایی که دقت بالا و پایداری سیگنال در اولویت است، کاربرد فراوان دارند.

جدول: کاربردهای صنعتی منابع تغذیه خطی و دلایل انتخاب

در نهایت، منابع تغذیه خطی با وجود محدودیت‌های راندمان و اندازه، به‌خاطر قابلیت اطمینان و کیفیت خروجی بسیار بالا، در کاربردهای خاص صنعتی که کیفیت سیگنال و پایداری عملکرد از اهمیت حیاتی برخوردارند، همچنان انتخاب اصلی مهندسان و طراحان است. شناخت دقیق موارد کاربرد این منابع، امکان انتخاب بهینه و جلوگیری از طراحی‌های غیرمنطقی را فراهم می‌آورد.

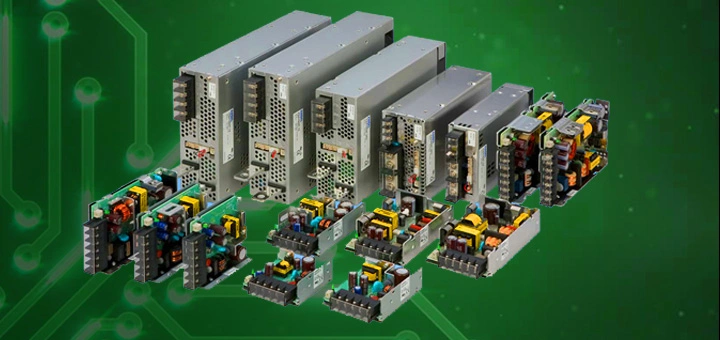

فصل ۳: منابع تغذیه سوئیچینگ (Switching Power Supplies – SMPS)

۳.۱ معرفی و اصول عملکرد منابع تغذیه سوئیچینگ

منابع تغذیه سوئیچینگ (SMPS) با پیشرفت تکنولوژی نیمه‌هادی‌ها و نیاز به راندمان بالاتر و ابعاد کوچک‌تر، جایگزین گسترده منابع تغذیه خطی در بسیاری از صنایع شده‌اند. این منابع با بهره‌گیری از تکنیک‌های کلیدزنی با فرکانس بالا، امکان تبدیل ولتاژهای ورودی با بازدهی بالا و انعطاف‌پذیری بیشتر را فراهم می‌کنند.

در این بخش، اصول عملکرد SMPS با تمرکز بر ویژگی‌های ساختاری، مکانیسم‌های تبدیل انرژی و مزایا و چالش‌های مهندسی آن بررسی خواهد شد.

ساختار کلی و عملکرد

منبع تغذیه سوئیچینگ به جای استفاده از روش خطی، ولتاژ ورودی AC یا DC را با کلیدزنی سریع (معمولاً در محدوده کیلوهرتز تا مگاهرتز) تبدیل می‌کند. در این فرایند، انرژی به صورت پالسی به بخش‌های ذخیره‌سازی (مانند القاگر و خازن) منتقل می‌شود و سپس به خروجی صاف و پایدار تبدیل می‌گردد.

اصول کلی SMPS به صورت زیر است:

• مرحله یکسوسازی و فیلتر اولیه: ولتاژ AC ورودی ابتدا یکسوسازی شده و به DC تبدیل می‌شود.

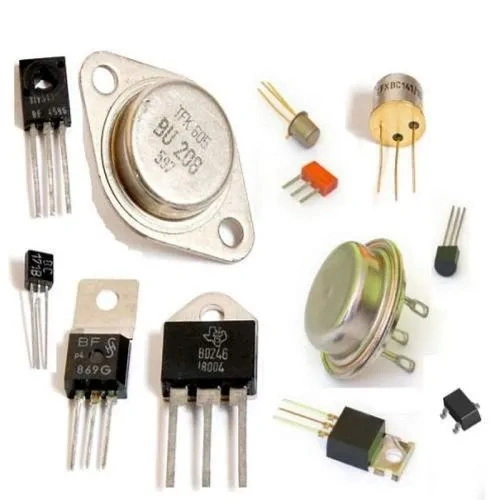

• مدار کلیدزنی: ترانزیستورهای قدرت به صورت پالسی روشن و خاموش می‌شوند و این کلیدزنی با فرکانس بالا باعث کاهش اتلاف توان می‌شود.
• مدار تبدیل انرژی: القاگر و ترانسفورماتورهای فرکانس بالا انرژی ذخیره شده در هر پالسی را تنظیم می‌کنند.
• فیلتر خروجی: سیگنال پالسی به DC پایدار تبدیل و ریپل کاهش می‌یابد.
• مدار کنترل فیدبک: ولتاژ خروجی پایش و به منظور تنظیم دقیق کلیدزنی و تثبیت ولتاژ کنترل می‌شود.

ویژگی‌های عملکردی کلیدی SMPS

تحلیل تخصصی کلیدزنی و تبدیل انرژی

در منابع سوئیچینگ، کلیدزنی ترانزیستورهای قدرت به صورت قطع و وصل سریع انجام می‌شود که به طور موثر توان را به بار منتقل می‌کند بدون اینکه اتلاف حرارتی شدید رخ دهد. به همین دلیل، برخلاف منابع خطی، تلفات حرارتی به حداقل می‌رسد. اما این ساختار باعث پیچیدگی در طراحی مدار کنترل و نیاز به سیستم‌های حفاظتی دقیق‌تر می‌شود.

۳.۲ انواع منابع تغذیه سوئیچینگ و معماری‌های آن

منابع تغذیه سوئیچینگ در قالب‌های مختلفی طراحی و ساخته می‌شوند که هر کدام ساختارهای خاص، مزایا، محدودیت‌ها و حوزه‌های کاربردی متفاوتی دارند. شناخت دقیق این معماری‌ها، برای طراحی سیستم‌های صنعتی با کارایی بالا و بهینه‌سازی عملکرد ضروری است. در این بخش، انواع اصلی منابع تغذیه سوئیچینگ به همراه تحلیل ساختاری و کاربردی آن‌ها تشریح می‌شود.

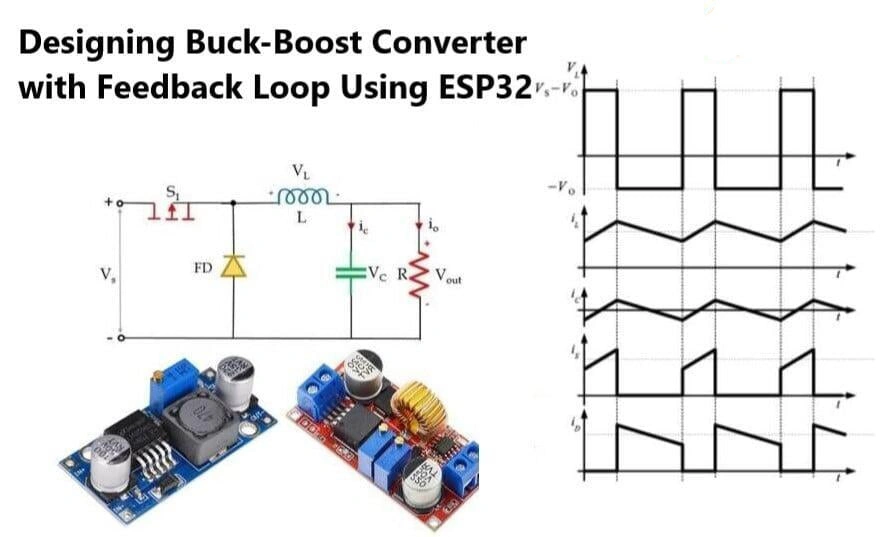

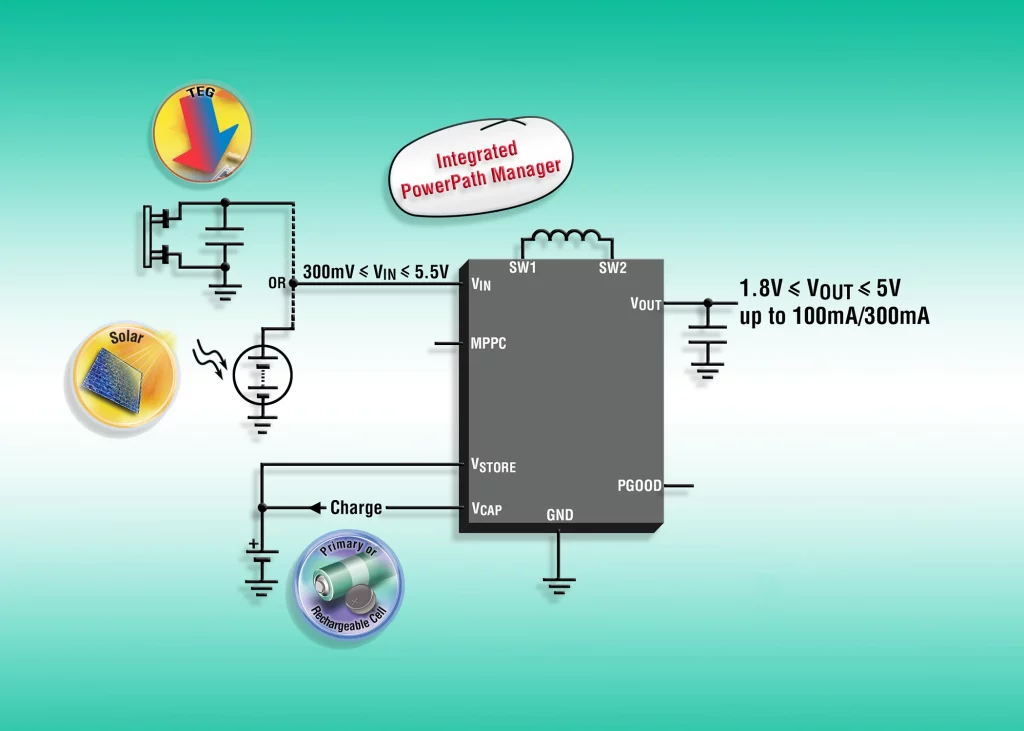

۱. منابع تغذیه با تنظیم‌کننده بوک-بوست (Buck-Boost Converter)

ساختار و عملکرد

این نوع منبع تغذیه قادر است ولتاژ خروجی را به صورت افزایشی یا کاهشی نسبت به ولتاژ ورودی تنظیم کند. این انعطاف‌پذیری باعث می‌شود که در شرایط تغییرات گسترده ولتاژ ورودی، ولتاژ خروجی ثابت باقی بماند.

مزایا

• قابلیت تنظیم گسترده ولتاژ خروجی
• مناسب برای کاربردهای باتری و منابع تغذیه قابل حمل
• طراحی نسبتاً ساده با تعداد قطعات کمتر

محدودیت‌ها

• پیچیدگی کنترل به نسبت بوک ساده‌تر
• نیاز به طراحی دقیق‌تر برای کاهش نویز و ریپل

۲. منابع تغذیه بوک (Buck Converter)

ساختار و عملکرد

منبع تغذیه بوک ولتاژ ورودی DC را به ولتاژ DC پایین‌تر تبدیل می‌کند. این نوع بیشترین کاربرد را در مدارهایی دارد که نیاز به کاهش ولتاژ دارند و راندمان بالایی ارائه می‌دهد.

ویژگی‌ها

• راندمان بسیار بالا به دلیل کلیدزنی سریع
• پیچیدگی متوسط در طراحی کنترل
• نیازمند القاگر و خازن با کیفیت بالا برای کاهش ریپل

۳. منابع تغذیه بوست (Boost Converter)

ساختار و عملکرد

این منبع تغذیه برای افزایش ولتاژ DC ورودی به سطح بالاتر استفاده می‌شود. کاربرد آن در شرایطی است که ولتاژ منبع پایین‌تر از ولتاژ مورد نیاز خروجی است.

نکات تخصصی

• طراحی سخت‌تر کنترل برای جلوگیری از نوسان‌ها
• افزایش نویز EMI به دلیل افزایش ولتاژ
• اهمیت بالای انتخاب المان‌های کلیدی به‌خصوص ترانزیستور و دیود

۴. منابع تغذیه رزونانس (Resonant Converters)

تعریف و ویژگی‌ها

این منابع از اصول رزونانس LC برای کاهش تلفات سوئیچینگ بهره می‌برند و به همین دلیل برای کاربردهای توان بالا و فرکانس‌های بالا مناسب‌اند. ساختارهای مهم شامل کلاس‌های سری، موازی و ترکیبی می‌شوند.

مزایا

• کاهش قابل توجه تلفات سوئیچینگ
• امکان کار در فرکانس‌های بسیار بالا
• بهبود راندمان در توان‌های بالا

چالش‌ها

• طراحی مدار کنترل پیچیده و نیازمند مدل‌سازی دقیق
• هزینه ساخت بالاتر به دلیل استفاده از قطعات خاص

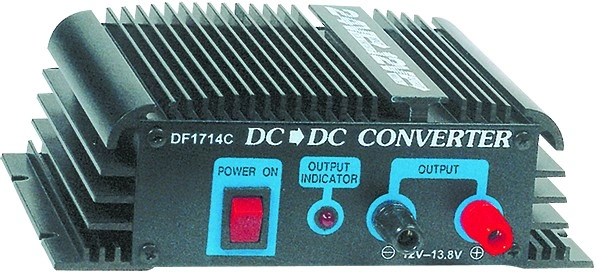

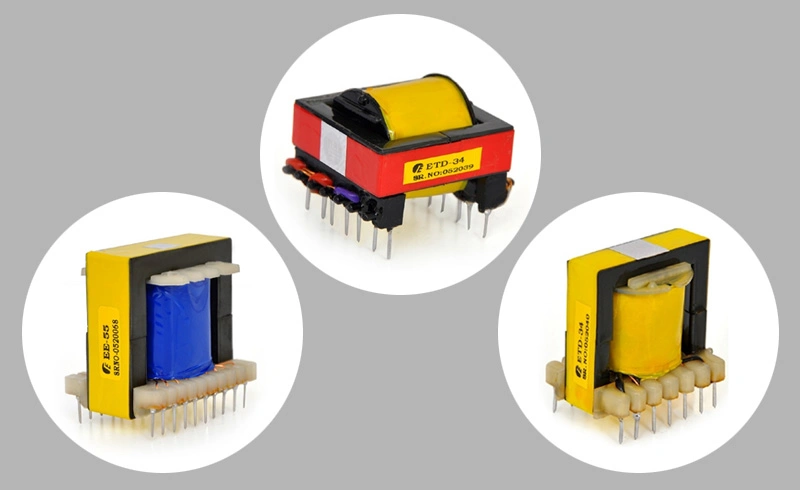

۵. منابع تغذیه Flyback

ساختار و کاربرد

این نوع منبع تغذیه مبتنی بر یک ترانسفورماتور است که در آن انرژی به صورت پالس در هسته ذخیره و سپس آزاد می‌شود. مناسب برای توان‌های پایین تا متوسط و کاربردهای عمومی.

ویژگی‌ها

• طراحی ساده و کم‌هزینه
• جداسازی کامل گالوانیکی بین ورودی و خروجی
• محدودیت در راندمان و کاهش نویز در فرکانس‌های پایین‌تر

جدول مقایسه معماری‌های SMPS

شناخت و انتخاب صحیح نوع منبع تغذیه سوئیچینگ بر اساس پارامترهای توان، ولتاژ، حساسیت بار و شرایط محیطی، یکی از مراحل کلیدی طراحی سیستم‌های برقی صنعتی است. هر معماری ویژگی‌های منحصربه‌فردی دارد که باید در تحلیل مهندسی و ارزیابی ریسک مورد توجه قرار گیرد.

۳.۳ اجزا و مدارهای کلیدی در منابع تغذیه سوئیچینگ (SMPS)

منابع تغذیه سوئیچینگ، به دلیل ساختار پیچیده‌تر نسبت به منابع خطی، از مجموعه‌ای از اجزای حساس و مدارهای تخصصی تشکیل شده‌اند که هرکدام نقش کلیدی در عملکرد، پایداری و کیفیت انرژی خروجی ایفا می‌کنند. در این بخش به تشریح تخصصی مهم‌ترین قطعات و زیرمدارهای تشکیل‌دهنده SMPS می‌پردازیم و نکات مهندسی مرتبط با انتخاب و طراحی هر بخش را بررسی می‌کنیم.

1. ترانزیستورهای قدرت (Power Switches)

نقش و اهمیت

ترانزیستورهای قدرت قلب منابع تغذیه سوئیچینگ هستند که مسئول کلیدزنی جریان الکتریکی با سرعت بالا می‌باشند. این قطعات وظیفه دارند جریان ورودی را به شکل پالسی کنترل کرده و با حداقل اتلاف توان، انرژی را به مدار تبدیل کنند.

انواع رایج

• MOSFETهای قدرت (Power MOSFET): به دلیل سرعت کلیدزنی بالا و راندمان مناسب در کاربردهای کم تا متوسط.
• IGBT (Insulated Gate Bipolar Transistor): در توان‌های بالاتر و فرکانس‌های متوسط تا پایین کاربرد دارند.
• GaN و SiC: تکنولوژی‌های نوین با توانایی کار در فرکانس‌های بالا و تلفات پایین، ولی هزینه و پیچیدگی بالاتر.

نکات طراحی

• انتخاب ترانزیستور باید بر اساس جریان و ولتاژ کاری، سرعت کلیدزنی و تلفات حرارتی صورت گیرد.
• نصب مناسب روی هیت‌سینک و استفاده از سیستم خنک‌کننده، برای جلوگیری از آسیب حرارتی ضروری است.
• مدارهای درایور مخصوص برای تأمین ولتاژ و جریان گیت در سرعت‌های کلیدزنی بالا اهمیت دارند.

2. مدار کنترل PWM (Pulse Width Modulation)

عملکرد

این مدار تعیین‌کننده زمان روشن و خاموش بودن ترانزیستورهای قدرت است و در واقع کنترل‌کننده اصلی ولتاژ خروجی است. با تغییر پهنای پالس (Duty Cycle) توان ورودی تنظیم می‌شود.

ساختار تخصصی

• شامل مدارات مقایسه، تایمر و فیدبک ولتاژ خروجی است.
• می‌تواند به صورت آنالوگ یا دیجیتال پیاده‌سازی شود (Microcontroller یا ASIC).

نکات مهندسی

• فیدبک سریع و دقیق برای حفظ پایداری ولتاژ خروجی ضروری است.
• طراحی مدار PWM باید از نوسانات و ناپایداری‌های دینامیکی جلوگیری کند.
• تأخیرهای داخلی مدار کنترل باید حداقل باشند تا پاسخ گذرا سریع باشد.

3. ترانسفورماتور فرکانس بالا

اهمیت

برخلاف منابع خطی که از ترانسفورماتور فرکانس ۵۰-۶۰ هرتز استفاده می‌کنند، SMPS از ترانسفورماتورهای فرکانس بالا (کایلوهرتز تا مگاهرتز) بهره می‌برد که به کاهش حجم و وزن کل سیستم کمک می‌کند.

ویژگی‌ها

• طراحی هسته و سیم‌پیچ باید برای کاهش تلفات هسته‌ای و القایی بهینه شود.
• رعایت جداسازی گالوانیکی در طراحی برای ایمنی سیستم الزامی است.
• تلفات پخش‌شده در هسته و سیم‌پیچ‌ها باید کنترل شود تا دمای کاری مناسب حفظ گردد.

4. مدارهای یکسوسازی و فیلترینگ خروجی

وظایف

• یکسوسازی جریان پالسی خروجی به DC پایدار.
• حذف ریپل و نوسانات ناخواسته با استفاده از خازن‌ها و القاگرهای با کیفیت.

نکات تخصصی

• انتخاب خازن با ESR پایین برای کاهش ریپل مهم است.
• القاگر باید از جنس با هسته فریت یا مواد با تلفات کم باشد.
• طراحی فیلتر خروجی تأثیر مستقیم بر کیفیت ولتاژ خروجی و عملکرد کلی سیستم دارد.

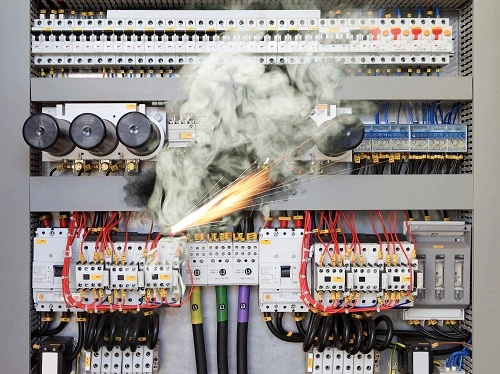

5. حفاظت‌ها و ایمنی

انواع حفاظت

• حفاظت در برابر اضافه جریان (OCP): جلوگیری از آسیب قطعات در شرایط بار اضافه یا اتصال کوتاه.
• حفاظت اضافه ولتاژ (OVP): جلوگیری از افزایش ناگهانی ولتاژ خروجی.
• حفاظت حرارتی (OTP): قطع مدار در صورت افزایش دما به سطوح خطرناک.
• حفاظت در برابر اتصال کوتاه: قطع سریع جریان برای جلوگیری از آسیب.

طراحی حفاظت

• حفاظت‌ها باید به گونه‌ای طراحی شوند که علاوه بر جلوگیری از آسیب، سیستم را در کمترین زمان ممکن به حالت ایمن بازگردانند.
• استفاده از مدارهای محافظت نرم‌افزاری (در سیستم‌های دیجیتال) به همراه سخت‌افزاری رایج است.

جدول اجزای کلیدی SMPS و نکات مهندسی مرتبط

۳.۴ مزایا، معایب و محدودیت‌های منابع تغذیه سوئیچینگ (SMPS)

منابع تغذیه سوئیچینگ به عنوان جایگزین اصلی منابع خطی، به دلیل مزایای قابل توجهی در راندمان و ابعاد، در صنایع برق و الکترونیک مدرن بسیار متداول شده‌اند. با این حال، پیچیدگی‌های فنی، مسائل نویز و چالش‌های طراحی، محدودیت‌هایی را نیز به همراه دارند. در این بخش، مزایا و معایب این منابع از منظر تخصصی و کاربردی مورد تحلیل قرار می‌گیرد.

مزایای منابع تغذیه سوئیچینگ

۱. راندمان انرژی بالا

یکی از مهم‌ترین ویژگی‌های SMPS راندمان بالای تبدیل انرژی است که معمولاً بین ۸۵٪ تا ۹۵٪ متغیر است. این راندمان به علت کاهش چشمگیر تلفات حرارتی در عملیات کلیدزنی است که منجر به کاهش نیاز به سیستم‌های خنک‌کننده بزرگ می‌شود.

۲. ابعاد و وزن کم

کارکرد در فرکانس‌های بالا امکان استفاده از ترانسفورماتورها و القاگرهای کوچک‌تر و سبک‌تر را فراهم می‌کند، که منجر به کاهش حجم کلی و وزن منبع تغذیه می‌شود. این ویژگی در صنایع قابل حمل و سیستم‌های فشرده بسیار ارزشمند است.

۳. انعطاف‌پذیری در طراحی ولتاژ خروجی

منابع تغذیه سوئیچینگ قابلیت تولید ولتاژهای خروجی متنوع، چندگانه و حتی قابل برنامه‌ریزی را دارا هستند که امکان تطابق دقیق با نیازهای سیستم را فراهم می‌کند.

۴. عملکرد در دامنه وسیع ولتاژ ورودی

SMPS قادر است در بازه‌های ولتاژ ورودی گسترده‌تری کار کند، از جمله ورودی‌های DC و AC با فرکانس‌های متفاوت، که این موضوع آن‌ها را برای کاربردهای صنعتی متنوع مناسب می‌سازد.

۵. قابلیت ادغام کنترل‌های هوشمند

مدارهای کنترل دیجیتال و میکروکنترلرها در SMPS امکان نظارت لحظه‌ای، تشخیص خطا، بهینه‌سازی عملکرد و ارتباط با سایر سیستم‌ها را فراهم می‌کنند.

معایب و محدودیت‌ها

۱. تولید نویز الکترومغناطیسی (EMI)

کلیدزنی سریع باعث ایجاد نویز الکترومغناطیسی گسترده می‌شود که می‌تواند به تجهیزات حساس آسیب برساند یا باعث تداخل شود. برای مقابله با این مشکل، طراحی فیلترهای EMI و رعایت نکات حفاظتی در PCB ضروری است.

۲. پیچیدگی طراحی و کنترل

ساختار پیچیده و نیاز به کنترل دقیق، باعث افزایش زمان توسعه، هزینه طراحی و احتمال بروز خطاهای عملکردی می‌شود. این موضوع مستلزم تخصص بالای مهندسی و تست‌های جامع است.

۳. حساسیت به شرایط محیطی

تغییرات دما، رطوبت و نویز محیطی می‌تواند عملکرد SMPS را تحت تأثیر قرار دهد، که نیازمند طراحی دقیق‌تر سیستم‌های حفاظتی و حفاظتی است.

۴. نیاز به اجزای خاص و گران‌تر

قطعاتی مانند ترانزیستورهای سریع، ترانسفورماتورهای فرکانس بالا و مدارهای کنترل پیچیده، هزینه ساخت SMPS را افزایش می‌دهند.

جدول مزایا و معایب SMPS

منابع تغذیه سوئیچینگ، با بهبود راندمان و کاهش حجم، گزینه‌ای ایده‌آل برای سیستم‌های برقی و الکترونیکی امروزی محسوب می‌شوند. با این حال، مهندسان باید با درک عمیق چالش‌های EMI، طراحی پیچیده و شرایط محیطی، راهکارهای مناسب حفاظتی و کنترلی را پیاده‌سازی کنند تا عملکرد مطمئن و بهینه این منابع تضمین شود.

۳.۵ تحلیل راندمان و EMI در منابع تغذیه سوئیچینگ (SMPS)

در منابع تغذیه سوئیچینگ، راندمان انرژی و تداخل الکترومغناطیسی (EMI) دو پارامتر کلیدی و تعیین‌کننده کیفیت و عملکرد نهایی سیستم هستند. افزایش راندمان باعث کاهش تلفات و حرارت، و کاهش EMI موجب بهبود قابلیت اطمینان و سازگاری الکترومغناطیسی دستگاه در محیط‌های صنعتی می‌شود. در این بخش، به بررسی تخصصی عوامل مؤثر، روش‌های تحلیل و راهکارهای بهینه‌سازی راندمان و EMI در SMPS می‌پردازیم.

۱. تحلیل راندمان در SMPS

۱.۱ تعریف راندمان

راندمان منبع تغذیه سوئیچینگ نسبت توان خروجی به توان ورودی است که به صورت درصد بیان می‌شود:

η=PoutPin×100%\eta = \frac{P_{out}}{P_{in}} \times 100\%

هرچقدر این نسبت به ۱۰۰٪ نزدیک‌تر باشد، نشان‌دهنده عملکرد بهینه‌تر سیستم است.

۱.۲ عوامل تأثیرگذار بر راندمان

۱.۳ بهبود راندمان

• استفاده از ترانزیستورهای با مقاومت کانال کم (Low R_DS(on)) و فناوری‌های نوین مثل GaN و SiC
• بهینه‌سازی فرکانس کلیدزنی برای تعادل بین تلفات سوئیچینگ و تلفات هدایتی
• طراحی دقیق ترانسفورماتور و القاگر با هسته‌های کم تلفات
• بهینه‌سازی مدار کنترل برای کاهش مصرف داخلی
• استفاده از تکنیک‌های نرم‌افزاری برای کنترل هوشمند کلیدزنی

۲. تحلیل تداخل الکترومغناطیسی (EMI)

۲.۱ تعریف EMI در SMPS

EMI به انتشار امواج الکترومغناطیسی ناخواسته گفته می‌شود که ناشی از عملیات کلیدزنی سریع و جریان‌های پالسی است و می‌تواند باعث اختلال در سایر دستگاه‌ها و سیستم‌ها شود.

۲.۲ منابع اصلی EMI در SMPS

• کلیدزنی ترانزیستورها: تغییرات ناگهانی جریان و ولتاژ باعث ایجاد طیف فرکانسی گسترده می‌شود.
• ریپل ولتاژ و جریان: باعث ایجاد نویز در خطوط تغذیه و سیگنال.
• حلقه‌های جریان بزرگ: افزایش نواحی تداخل الکترومغناطیسی به دلیل طول مسیرهای جریان.

۲.۳ روش‌های کاهش EMI

جدول مقایسه عوامل مؤثر بر راندمان و EMI و راهکارهای بهینه‌سازی

تحلیل همزمان راندمان و EMI، دو جنبه اساسی و به هم وابسته در طراحی منابع تغذیه سوئیچینگ است. مهندسان باید با درک دقیق توازن بین این دو پارامتر، بهینه‌سازی‌هایی انجام دهند که هم عملکرد انرژی و هم سازگاری الکترومغناطیسی را تضمین کند. به کارگیری تکنولوژی‌های نوین قطعات قدرت، بهبود طراحی برد و فیلترینگ تخصصی، کلید موفقیت در این حوزه است.

۳.۶ کاربردهای صنعتی منابع تغذیه سوئیچینگ (SMPS)

منابع تغذیه سوئیچینگ به دلیل راندمان بالا، اندازه کوچک و قابلیت تنظیم ولتاژ، در صنایع برق و الکترونیک صنعتی نقش محوری ایفا می‌کنند. شناخت دقیق حوزه‌های کاربردی، امکان طراحی بهینه سیستم‌های قدرت و افزایش قابلیت اطمینان تجهیزات صنعتی را فراهم می‌آورد. در این بخش به تحلیل تخصصی کاربردهای اصلی SMPS در صنایع مختلف پرداخته می‌شود.

۱. صنایع مخابرات و ارتباطات

اهمیت

در ایستگاه‌های پایه مخابرات، تجهیزات انتقال داده و مراکز داده، نیاز به منابع تغذیه با راندمان بالا و کیفیت ولتاژ خروجی بسیار پایدار وجود دارد. SMPS با کاهش اتلاف توان و قابلیت کار در دامنه وسیع ولتاژ ورودی، گزینه مناسبی برای این صنایع است.

نکات مهندسی

• قابلیت کار در شرایط نوسانات برق و قطع و وصل‌های مکرر
• حفاظت در برابر اختلالات نویز الکترومغناطیسی
• قابلیت اطمینان بالا و عملکرد ۲۴/۷

۲. صنایع خودروسازی و حمل‌ونقل

کاربردها

در سیستم‌های الکترونیکی خودرو، تجهیزات شارژ باتری، سیستم‌های کنترل موتور و زیرسیستم‌های الکتریکی، منابع تغذیه سوئیچینگ به دلیل ابعاد کوچک و راندمان بالا، بسیار مورد استفاده قرار می‌گیرند.

مزایا

• کاهش مصرف انرژی و افزایش عمر باتری
• قابلیت تحمل شرایط محیطی سخت (دمای بالا، لرزش)
• ادغام آسان با سیستم‌های مدیریت انرژی خودرو

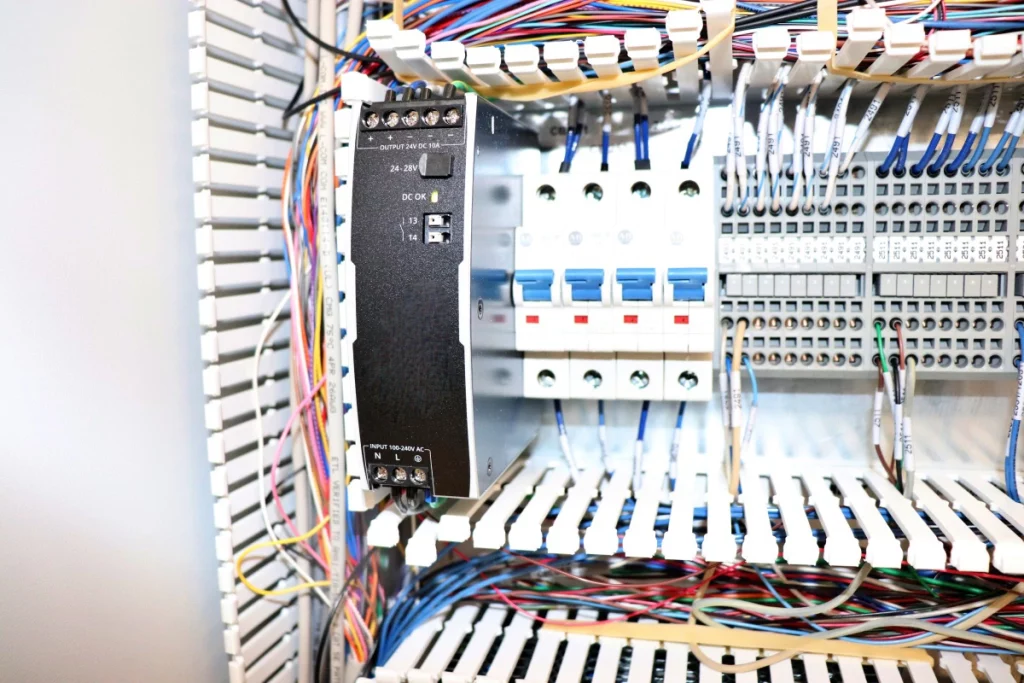

۳. صنایع تولیدی و اتوماسیون صنعتی

کاربرد

در کنترل‌کننده‌های منطقی برنامه‌پذیر (PLC)، درایوهای موتور، سیستم‌های نظارت و کنترل فرآیند، SMPS با فراهم آوردن تغذیه پایدار و قابل اعتماد، زیرساخت انرژی الکتریکی را تأمین می‌کند.

نکات تخصصی

• پایداری ولتاژ و جریان در شرایط بار متغیر
• حفاظت‌های پیچیده در برابر اضافه جریان و اتصال کوتاه
• قابلیت کار در محیط‌های صنعتی با نویز الکترومغناطیسی بالا

۴. تجهیزات پزشکی

اهمیت

در دستگاه‌های پزشکی حساس مانند تجهیزات تصویربرداری، پایش بیمار و دستگاه‌های درمانی، کیفیت و پایداری منبع تغذیه حیاتی است. SMPS با ویژگی‌های کنترل دقیق و ایمنی بالا، نقش مهمی در این بخش دارد.

الزامات خاص

• رعایت استانداردهای ایمنی و EMC پزشکی
• کاهش نویز و تداخل الکترومغناطیسی
• قابلیت اطمینان بالا و عدم قطع تغذیه در شرایط اضطراری

جدول مقایسه کاربردهای صنعتی SMPS

کاربردهای صنعتی SMPS به دلیل ویژگی‌های منحصر به فرد خود، شامل راندمان بالا، انعطاف‌پذیری در تنظیم ولتاژ و ابعاد کوچک، به طور گسترده و تخصصی در صنایع حساس و پیشرفته مورد استفاده قرار می‌گیرند. مهندسان با تحلیل دقیق نیازهای هر صنعت و تطبیق طراحی منابع تغذیه، می‌توانند عملکرد بهینه و اطمینان بالای سیستم‌های صنعتی را تضمین کنند.

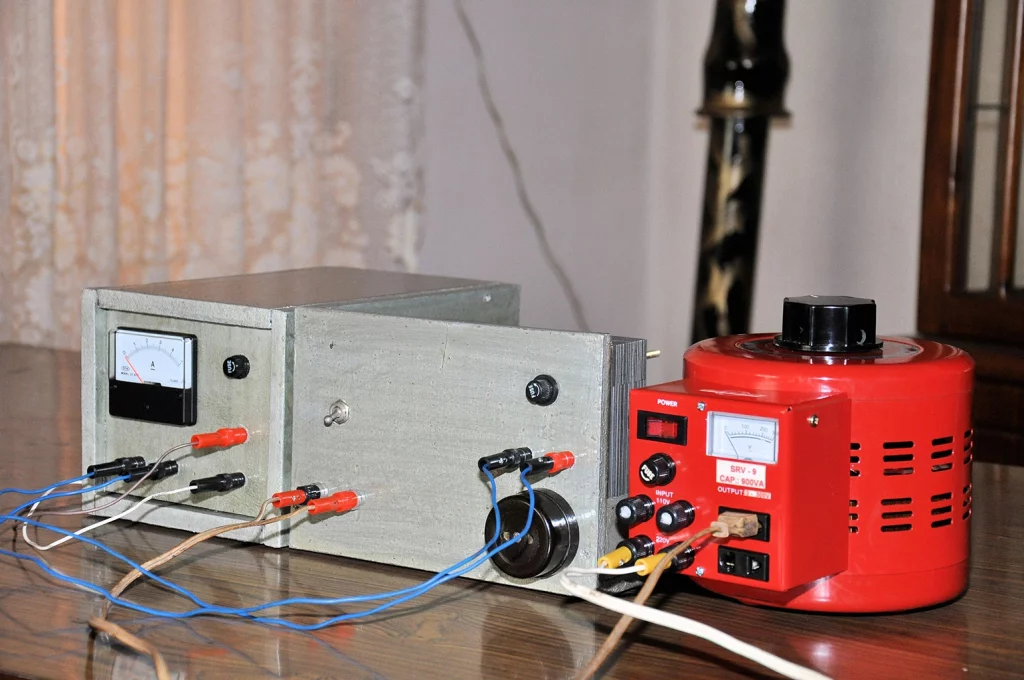

فصل ۴: منابع تغذیه AC-DC

۴.۱ اصول تبدیل AC به DC

فرایند تبدیل جریان متناوب (AC) به جریان مستقیم (DC) یکی از پایه‌های اصلی در مهندسی برق صنعتی است و نقش حیاتی در عملکرد منابع تغذیه، تجهیزات الکترونیکی و صنایع مختلف ایفا می‌کند. این تبدیل باید به گونه‌ای انجام شود که کمترین تلفات، بیشترین پایداری و کیفیت مطلوب ولتاژ خروجی فراهم گردد.

۱. چالش‌های اصلی تبدیل AC به DC

• تغییرات ذاتی ولتاژ AC: شکل موج سینوسی ولتاژ AC به طور مداوم از صفر به مقدار ماکزیمم و سپس به منفی آن تغییر می‌کند. این تغییرات مانع استفاده مستقیم در بارهای DC می‌شود.
• ایجاد ریپل و نویز: پس از یکسوسازی، ولتاژ DC خروجی دارای نوساناتی به نام ریپل است که باید به حداقل برسد. ریپل بالا باعث اختلال در عملکرد بارهای حساس می‌شود.
• اتلاف انرژی: دیودها و سایر قطعات یکسوکننده باعث اتلاف انرژی می‌شوند که باید با انتخاب قطعات مناسب و طراحی بهینه کاهش یابد.
• تلفات حرارتی و نیاز به مدیریت حرارت: قطعات یکسوکننده و فیلترها هنگام عملکرد حرارت تولید می‌کنند که برای اطمینان از دوام سیستم باید مدیریت شود.

۲. تحلیل انواع یکسوکننده‌ها

۲.۱ یکسوکننده نیم‌موج (Half-Wave Rectifier)

• ساده‌ترین نوع یکسوکننده است که فقط نیمه مثبت یا منفی سیگنال AC را عبور می‌دهد.
• دارای تلفات انرژی بالا و راندمان پایین است (حدود ۴۰-۵۰ درصد).
• خروجی آن شامل ریپل بالا است و نیاز به فیلترینگ گسترده دارد.
• کاربرد محدود در مدارهای با جریان کم و هزینه پایین.

۲.۲ یکسوکننده تمام‌موج (Full-Wave Rectifier)

• بهره‌گیری از هر دو نیم‌موج ورودی، راندمان را به حدود ۷۰-۸۵ درصد افزایش می‌دهد.
• خروجی با ریپل کمتر و پایداری بالاتر نسبت به نیم‌موج است.
• معمولا به صورت پل دیودی یا با استفاده از ترانسفورماتور مرکزی پیاده‌سازی می‌شود.
• مناسب برای سیستم‌هایی با نیاز به کیفیت بالاتر و بارهای سنگین‌تر.

۳. نقش فیلترها در کاهش ریپل

۳.۱ انواع فیلترهای اصلی

• فیلتر خازنی: با ذخیره انرژی در خازن، ولتاژ خروجی را صاف می‌کند. انتخاب ظرفیت و کیفیت خازن تأثیر مستقیمی بر کاهش ریپل دارد.
• فیلتر القایی (Inductive Filter): القاگر با کاهش تغییرات جریان کمک به کاهش ریپل می‌کند، ولی ابعاد و هزینه آن بیشتر است.
• فیلترهای ترکیبی LC: ترکیبی از خازن و القاگر که بهترین عملکرد را در صاف‌سازی ولتاژ ارائه می‌دهند.

۳.۲ نکات تخصصی طراحی فیلتر

• انتخاب فیلتر باید بر اساس نوع بار، میزان جریان، فرکانس و دامنه ریپل انجام شود.
• خازن‌های با ESR (مقاومت معادل سری) پایین باعث کاهش تلفات و بهبود کیفیت ولتاژ می‌شوند.
• القاگر باید با هسته مناسب طراحی شود تا از اشباع جلوگیری و تلفات مغناطیسی کاهش یابد.

۴. نکات مهندسی در انتخاب و طراحی یکسوکننده

۵. چالش‌های عملکردی و روش‌های مقابله

• ریپل بالا: باعث اختلال در مدارهای حساس شده و باعث کاهش عمر تجهیزات می‌شود.
• تلفات حرارتی: افزایش دما باعث کاهش عمر قطعات می‌شود، بنابراین طراحی حرارتی دقیق و استفاده از مواد با کیفیت اهمیت دارد.
• تداخل الکترومغناطیسی: ایجاد نویز در شبکه و سایر تجهیزات که با طراحی فیلترهای مناسب قابل کنترل است.

تبدیل AC به DC، فرایندی کلیدی و پیچیده است که باید با رویکردی مهندسی، شامل تحلیل دقیق ساختار یکسوکننده‌ها، انتخاب قطعات و طراحی فیلتر بهینه، انجام شود. عملکرد بهینه این بخش تاثیر مستقیم بر کیفیت، دوام و کارایی کل سیستم تغذیه و تجهیزات متصل دارد.

۴.۲ طراحی فیلتر، یکسوکننده و رگولاتور (تحلیلی و تخصصی)

در طراحی منابع تغذیه AC-DC، بخش‌های فیلتر، یکسوکننده و رگولاتور هر کدام به تنهایی نقش حیاتی ایفا می‌کنند، اما هماهنگی دقیق بین آن‌ها است که کیفیت و پایداری خروجی را تضمین می‌کند. در این فصل به تحلیل تخصصی طراحی این اجزا، چالش‌های مهندسی و راهکارهای بهینه‌سازی پرداخته می‌شود.

۱. طراحی فیلترها: تحلیل ساختاری و عملکرد

۱.۱ عملکرد و هدف فیلترها

پس از یکسوسازی جریان AC، خروجی دارای نوسانات قابل توجهی (ریپل) است که می‌تواند باعث اختلال در عملکرد بارهای حساس شود. فیلترها وظیفه کاهش این ریپل و تثبیت ولتاژ DC را دارند. کیفیت طراحی فیلتر رابطه مستقیم با دوام و عملکرد سیستم دارد.

۱.۲ انواع فیلترها و مزایا و معایب تخصصی

۱.۳ نکات طراحی و انتخاب قطعات

• ظرفیت خازن: انتخاب ظرفیت باید بر اساس تحلیل بار و فرکانس ریپل انجام شود تا از اتلاف انرژی و جریان‌های ضربه‌ای جلوگیری شود.
• نوع خازن: خازن‌های با ESR پایین مانند خازن‌های پلیمر الکترولیتی یا سرامیکی در بهبود عملکرد و کاهش حرارت موثرند.
• هسته القاگر: باید مقاومت به اشباع، تلفات مغناطیسی پایین و توان حرارتی کافی داشته باشد.
• نصب و آرایش قطعات: موقعیت فیلترها در PCB و مسیرهای جریان از نظر الکترومغناطیسی بسیار اهمیت دارد.

۲. طراحی یکسوکننده‌ها: تحلیل تخصصی و نکات مهندسی

۲.۱ انتخاب دیودها: معیارها و چالش‌ها

• ولتاژ معکوس پیک (PRV): باید بیش از ولتاژ اوج ورودی باشد تا از شکست دیود جلوگیری شود.
• جریان مستقیم: تعیین نوع دیود بر اساس جریان بار و شرایط کاری.
• سرعت بازیابی: در فرکانس‌های بالا، دیودهای سریع و شاتکی (Schottky) مناسب‌تر هستند.
• تلفات حرارتی: طراحی هیت‌سینک و تهویه برای حفظ دمای کاری مطلوب دیودها.

۲.۲ ساختارهای مدار یکسوسازی

• پل دیودی: رایج‌ترین ساختار که امکان استفاده از هر دو نیم‌موج AC را فراهم می‌کند و عملکرد پایدار با ریپل کمتر دارد.
• یکسوکننده مرکزی: در موارد خاص با ترانسفورماتور مخصوص استفاده می‌شود، پیچیدگی بیشتری دارد.
• مدیریت نویز و تداخل: جایگذاری صحیح قطعات و مسیرهای PCB برای کاهش EMI بسیار حیاتی است.

۳. طراحی رگولاتورها: تحلیل کارایی و کاربردها

۳.۱ رگولاتور خطی

• ویژگی‌ها: سادگی، نویز پایین، کیفیت خروجی بسیار بالا، مناسب برای بارهای حساس.
• معایب: اتلاف توان زیاد و تولید حرارت بالا که نیازمند مدیریت حرارتی پیشرفته است.
• کاربرد: در تجهیزات حساس مانند مدارات آنالوگ، مخابرات و پزشکی.

۳.۲ رگولاتور سوئیچینگ

• ویژگی‌ها: راندمان بالا، ابعاد کوچک، وزن کمتر، امکان تنظیم ولتاژ خروجی.
• معایب: پیچیدگی طراحی، نیاز به فیلترهای پیشرفته برای کاهش نویز و EMI.
• کاربرد: سیستم‌های صنعتی با بارهای متنوع و نیاز به راندمان بالا.

۳.۳ نکات کلیدی در طراحی رگولاتورها

• انتخاب نوع رگولاتور متناسب با نیاز سیستم و بار مصرفی
• بهینه‌سازی فیلترهای خروجی برای کاهش ریپل و EMI
• مدیریت حرارت با استفاده از هیت‌سینک، تهویه و مواد رسانا حرارتی

۴. هماهنگی اجزا و بهینه‌سازی کل سیستم

• تحلیل اثر تعامل بین فیلتر، یکسوکننده و رگولاتور بر کیفیت ولتاژ خروجی
• بررسی پایداری سیستم در شرایط تغییر بار و ولتاژ ورودی
• استفاده از نرم‌افزارهای شبیه‌سازی برای بهینه‌سازی طراحی و پیش‌بینی عملکرد
• اهمیت رعایت استانداردهای EMC و ایمنی در کل سیستم

جدول مقایسه تخصصی اجزای کلیدی در طراحی AC-DC

طراحی بهینه و هماهنگ فیلترها، یکسوکننده‌ها و رگولاتورها در منابع تغذیه AC-DC نقش اساسی در ارتقاء کیفیت ولتاژ خروجی و افزایش دوام سیستم دارد. شناخت عمیق ویژگی‌ها، محدودیت‌ها و تعاملات اجزا، زمینه‌ساز تحقق طراحی‌های کارآمد، اقتصادی و قابل اطمینان است.

۴.۳ روش‌های اصلاح ضریب توان (PFC)

اصلاح ضریب توان یکی از مباحث کلیدی در منابع تغذیه AC-DC است که علاوه بر بهبود بهره‌وری انرژی، موجب کاهش اثرات منفی هارمونیک‌ها و بهبود کیفیت برق شبکه می‌شود. با توجه به الزام‌های استانداردهای بین‌المللی و نیاز صنایع به مصرف بهینه انرژی، طراحی مدارهای PFC به یکی از مراحل حیاتی منابع تغذیه تبدیل شده است.

۱. مفهوم ضریب توان و اهمیت آن

ضریب توان (Power Factor) نسبت توان واقعی (توان مؤثر) به توان ظاهری است و نشان‌دهنده کارایی استفاده از انرژی الکتریکی می‌باشد. ضریب توان پایین منجر به افزایش جریان کشیده شده از شبکه و ایجاد هارمونیک‌های نامطلوب می‌شود که اثرات زیر را به همراه دارد:

• افزایش تلفات در خطوط انتقال و تجهیزات
• کاهش ظرفیت انتقال توان شبکه
• ایجاد تداخل‌های الکترومغناطیسی (EMI)
• افزایش هزینه‌های برق و جریمه‌های مالی در برخی کشورها

۲. انواع روش‌های اصلاح ضریب توان

۲.۱ روش‌های اصلاح Passive

• استفاده از فیلترهای سلفی (Inductive) و خازنی برای اصلاح ضریب توان
• مزایا: ساده، هزینه پایین، قابلیت پیاده‌سازی آسان
• معایب: محدودیت در دامنه اصلاح، حجم و وزن زیاد، عملکرد نامناسب در فرکانس‌های متغیر

۲.۲ روش‌های اصلاح Active

• استفاده از مدارهای الکترونیکی توان برای شکل‌دهی جریان مصرفی به شکل سینوسی هماهنگ با ولتاژ
• مزایا: راندمان بالا، اصلاح ضریب توان نزدیک به یک، کاهش هارمونیک‌های جریان
• معایب: پیچیدگی طراحی، هزینه بالاتر، نیاز به کنترل دقیق و الگوریتم‌های پیشرفته

۳. طراحی مدارهای PFC و نکات مهندسی

۳.۱ ساختار مدار

• مدارهای PFC معمولا در ورودی منابع تغذیه سوئیچینگ قرار می‌گیرند و می‌توانند به صورت همزمان با عملیات یکسوکنندگی نیز عمل کنند.
• معمولا از توپولوژی‌های Boost برای ایجاد ولتاژ DC تثبیت شده و شکل‌دهی جریان استفاده می‌شود.

۳.۲ چالش‌های طراحی

• نیاز به کنترل دقیق جهت جلوگیری از نوسانات و افزایش پایداری سیستم
• مدیریت حرارتی و اطمینان از عملکرد در دمای بالا
• کاهش EMI ناشی از عملیات سوئیچینگ سریع
• پیاده‌سازی الگوریتم‌های کنترل بهینه جهت حفظ راندمان بالا

۴. تاثیر PFC بر راندمان و کیفیت برق

• بهبود ضریب توان باعث کاهش جریان کشیده شده و در نتیجه کاهش تلفات سیستم می‌شود.
• کاهش هارمونیک‌ها موجب کاهش اختلالات در سایر تجهیزات متصل به شبکه می‌گردد.
• ارتقاء کیفیت ولتاژ و جریان خروجی منابع تغذیه و افزایش عمر مفید تجهیزات.

جدول مقایسه روش‌های اصلاح ضریب توان

اصلاح ضریب توان در منابع تغذیه AC-DC از الزامات طراحی مدرن است که علاوه بر ارتقاء راندمان، نقش مهمی در حفظ کیفیت انرژی و کاهش اثرات مخرب هارمونیک‌ها دارد. انتخاب روش مناسب PFC بسته به کاربرد، هزینه و نیازهای عملکردی سیستم، باید با تحلیل مهندسی دقیق صورت گیرد تا بهترین تعادل بین راندمان، هزینه و کیفیت برق حاصل شود.

۴.۴ استانداردهای ایمنی و عملکرد منابع تغذیه AC-DC

در طراحی و تولید منابع تغذیه AC-DC، رعایت استانداردهای ایمنی و عملکرد نه تنها الزامی قانونی است بلکه به تضمین کیفیت، دوام و کارایی سیستم‌ها کمک می‌کند. این استانداردها طیف گسترده‌ای از جنبه‌ها از حفاظت‌های الکتریکی و حرارتی تا سازگاری الکترومغناطیسی (EMC) و عملکرد تحت شرایط محیطی را پوشش می‌دهند. شناخت و پیاده‌سازی دقیق این استانداردها از ملزومات مهندسی منابع تغذیه صنعتی است.

۱. استانداردهای بین‌المللی مرتبط

• IEC 60950 / IEC 62368: استانداردهای ایمنی برای تجهیزات فناوری اطلاعات و تجهیزات صوتی و تصویری، که الزاماتی برای منابع تغذیه شامل حفاظت در برابر شوک الکتریکی، مقاومت در برابر حرارت و غیره تعریف می‌کنند.
• UL 60950 / UL 62368: معادل آمریکایی استانداردهای IEC که توسط Underwriters Laboratories تدوین شده‌اند.
• IEC 61000: مجموعه استانداردهای مربوط به سازگاری الکترومغناطیسی (EMC)، که عملکرد منابع تغذیه را در برابر تداخلات الکترومغناطیسی تضمین می‌کند.
• EN 55032 و EN 55024: استانداردهای اروپایی برای کنترل انتشار امواج الکترومغناطیسی و ایمنی اطلاعات.
• ISO 9001: استاندارد مدیریت کیفیت که برای تضمین فرآیندهای تولید و کنترل کیفیت به کار می‌رود.

۲. الزامات ایمنی الکتریکی و حرارتی

۲.۱ حفاظت در برابر شوک الکتریکی

• طراحی باید به گونه‌ای باشد که کاربر و پرسنل تعمیرات در معرض ولتاژهای خطرناک قرار نگیرند.
• استفاده از عایق‌بندی مناسب، پوشش‌های حفاظتی و طراحی ترمینال‌ها از جمله الزامات مهم است.

۲.۲ مقاومت در برابر حرارت و آتش‌سوزی

• مواد استفاده شده باید دارای مقاومت حرارتی مناسب باشند.
• مدار باید قابلیت عملکرد در دمای محیط تعیین شده بدون افت کیفیت یا خطر آتش‌سوزی داشته باشد.

۳. مقررات EMC و تداخلات الکترومغناطیسی

• منابع تغذیه باید توانایی کاهش نشر تداخلات الکترومغناطیسی (Emission) و مقاومت در برابر تداخلات خارجی (Immunity) را داشته باشند.
• طراحی فیلترها، شیلدینگ، چیدمان قطعات و کابل‌ها نقش کلیدی در رعایت استانداردهای EMC دارد.
• تست‌های استاندارد برای ارزیابی عملکرد EMC باید انجام شود.

۴. آزمون‌ها و گواهی‌نامه‌های کیفیت

• تست عملکرد الکتریکی: شامل تست ولتاژ، جریان، ریپل و پایداری خروجی.
• تست حرارتی: بررسی عملکرد در دماهای مختلف و تحت بارهای مختلف.
• تست ایمنی: آزمون‌های شوک الکتریکی، عایق‌بندی و مقاومت به آتش.
• تست EMC: ارزیابی انتشار و مقاومت تداخلات الکترومغناطیسی.
• پس از موفقیت در آزمون‌ها، گواهی‌نامه‌هایی مانند CE، UL و RoHS صادر می‌شوند که نشان‌دهنده تطابق محصول با استانداردهاست.

جدول مهم‌ترین استانداردها و الزامات آنها

رعایت دقیق استانداردهای ایمنی و عملکرد در طراحی منابع تغذیه AC-DC، پایه‌ای است برای تضمین کارایی، ایمنی و دوام محصولات صنعتی. با توجه به پیچیدگی‌ها و حساسیت‌های موجود، مهندسان باید با شناخت کامل این استانداردها و پیاده‌سازی صحیح آن‌ها، ضمن ارتقاء کیفیت محصول، از خطرات احتمالی و مشکلات قانونی پیشگیری کنند.

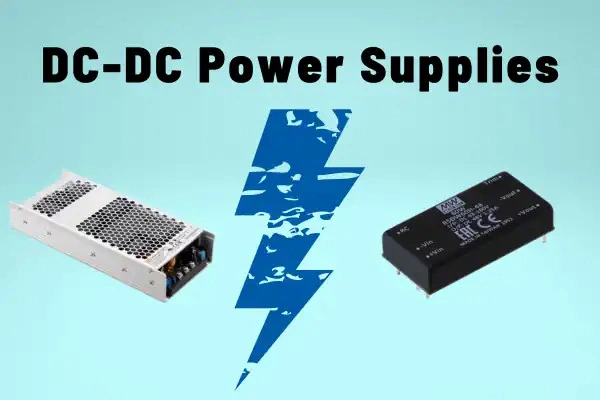

فصل ۵: منابع تغذیه DC-DC

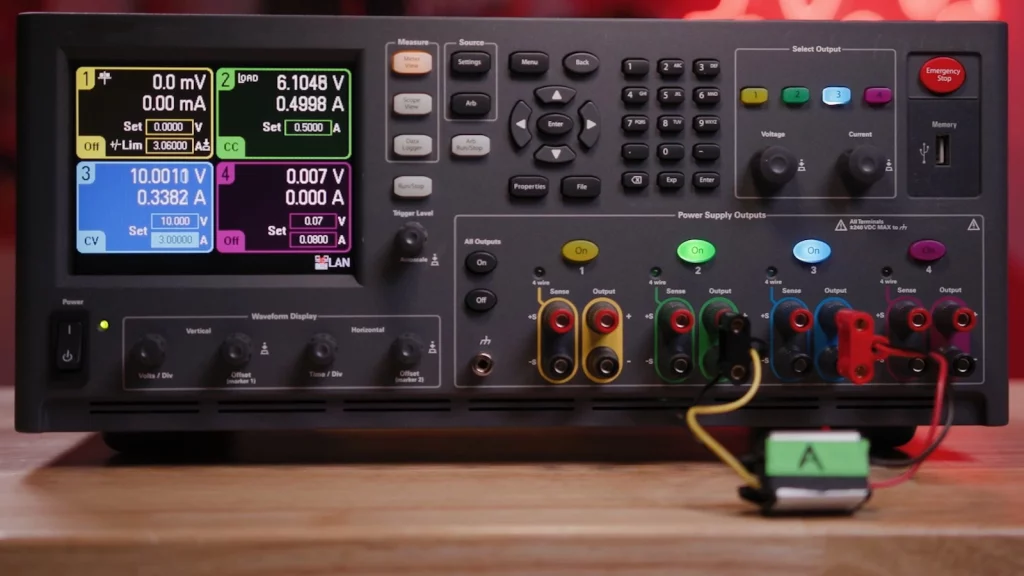

۵.۱ اصول و مبانی تبدیل DC-DC

مبدل‌های DC-DC یکی از اجزای کلیدی در سیستم‌های قدرت الکترونیکی و منابع تغذیه صنعتی هستند که وظیفه تبدیل ولتاژ DC از سطحی به سطح دیگر را با بهره‌وری بالا و کیفیت مناسب بر عهده دارند. شناخت اصول عملکرد و مبانی این مبدل‌ها، زیربنای طراحی دقیق، بهینه‌سازی عملکرد و تضمین پایداری در کاربردهای مختلف صنعتی است.

۱. ماهیت و ضرورت تبدیل DC-DC

سیستم‌های صنعتی غالباً نیازمند ولتاژهای DC با مقادیر مختلف برای تأمین بارهای گوناگون هستند. به‌دلیل وجود منابع مختلف تغذیه (مانند باتری‌ها، منابع تغذیه ثابت و یا پنل‌های خورشیدی) و تغییر شرایط بار، مبدل‌های DC-DC امکان تنظیم دقیق ولتاژ و جریان خروجی را فراهم می‌کنند.

۲. اصول عملکرد مبدل‌های DC-DC

مبدل‌های DC-DC معمولاً با استفاده از کلیدزنی سریع قطعات نیمه‌هادی مانند MOSFET یا IGBT، انرژی الکتریکی را در قالب پالس‌های کنترل‌شده تبدیل می‌کنند. این کلیدزنی منجر به انتقال انرژی از ورودی به خروجی با کمترین تلفات و امکان تنظیم ولتاژ می‌شود.

۳. پارامترهای کلیدی در مبدل‌های DC-DC

• راندمان انرژی: نسبت توان خروجی به توان ورودی که باید در طراحی بهینه شود.
• نویز و ریپل خروجی: که باید به حداقل برسد تا از اختلال در مدارهای حساس جلوگیری شود.
• پایداری و پاسخ گذرا: توانایی مبدل در مقابله با تغییرات ناگهانی بار یا ورودی.
• حفاظت‌ها: شامل محافظت در برابر اضافه‌جریان، اضافه‌ولتاژ و دمای بالا برای افزایش ایمنی و عمر دستگاه.

۴. اهمیت تحلیل ساختاری و مدلسازی

طراحی مبدل DC-DC نیازمند تحلیل دقیق ساختاری، شبیه‌سازی عملکرد و ارزیابی تأثیر پارامترهای مختلف است. مدل‌سازی ریاضی و شبیه‌سازی‌های تخصصی ابزارهای ضروری برای پیش‌بینی رفتار مبدل تحت شرایط واقعی و بهینه‌سازی طراحی هستند.

جدول خلاصه پارامترهای کلیدی مبدل‌های DC-DC

۵.۲ انواع مبدل‌های DC-DC: تحلیل تخصصی توپولوژی‌ها و کاربردها

مبدل‌های DC-DC در قالب توپولوژی‌های مختلفی طراحی و پیاده‌سازی می‌شوند که هر کدام ویژگی‌ها، مزایا، محدودیت‌ها و کاربردهای خاص خود را دارند. انتخاب توپولوژی مناسب مستلزم درک عمیق از ساختار، عملکرد و شرایط کاری هر نوع مبدل است. در این بخش، تحلیل تخصصی پنج توپولوژی رایج ارائه شده است.

۱. مبدل Buck (کاهنده)

۱.۱ ساختار و عملکرد

مبدل Buck وظیفه کاهش ولتاژ ورودی DC به ولتاژ پایین‌تر را دارد. این مبدل با استفاده از کلیدزنی سریع، انرژی را به طور پالس کنترل‌شده منتقل می‌کند. در حالت ایده‌آل، ولتاژ خروجی همیشه کمتر یا مساوی ولتاژ ورودی است.

۱.۲ مزایا و محدودیت‌ها

• راندمان بالا به دلیل کار در حالت سوئیچینگ
• ابعاد کوچک و وزن کم
• محدود به کاهش ولتاژ؛ نمی‌تواند ولتاژ را افزایش دهد
• نیاز به مدارهای کنترل دقیق برای تثبیت ولتاژ

۱.۳ کاربردهای صنعتی

• تغذیه مدارات دیجیتال و پردازنده‌ها
• سیستم‌های باتری و شارژرها
• تغذیه موتورهای DC با ولتاژ کمتر

۲. مبدل Boost (افزاینده)

۲.۱ ساختار و عملکرد

مبدل Boost ولتاژ ورودی را به ولتاژ بالاتری تبدیل می‌کند. این توپولوژی برای مواقعی که منبع ولتاژ پایین و نیاز به ولتاژ بالاتر است، کاربرد دارد.

۲.۲ مزایا و محدودیت‌ها

• قابلیت افزایش ولتاژ تا مقادیر دلخواه
• راندمان بالا در شرایط طراحی مناسب
• جریان ورودی بیشتر از جریان خروجی، که به طراحی قطعات حساس است
• پیچیدگی بیشتر در طراحی کنترل نسبت به Buck

۲.۳ کاربردهای صنعتی

• منابع تغذیه باتری با ولتاژ پایین
• سیستم‌های خورشیدی
• تجهیزاتی که نیاز به ولتاژهای DC بالاتر دارند

۳. مبدل Buck-Boost

۳.۱ ساختار و عملکرد

توپولوژی Buck-Boost توانایی کاهش یا افزایش ولتاژ ورودی را دارد، که این ویژگی آن را در کاربردهایی با ولتاژ ورودی متغیر و نیاز به ولتاژ خروجی ثابت، مناسب می‌کند.

۳.۲ مزایا و محدودیت‌ها

• انعطاف‌پذیری بالا در تبدیل ولتاژ
• امکان معکوس کردن قطبیت ولتاژ خروجی (در برخی طراحی‌ها)
• پیچیدگی بیشتر مدار کنترل
• کاهش راندمان نسبت به مبدل‌های اختصاصی Buck یا Boost

۳.۳ کاربردهای صنعتی

• تغذیه بارهای حساس به تغییرات ولتاژ
• سیستم‌های باتری با ولتاژ ورودی متغیر
• کاربردهای الکترونیکی قابل حمل

۴. مبدل Flyback

۴.۱ ساختار و عملکرد

مبدل Flyback نوعی مبدل ایزوله است که از ترانسفورماتور برای جداسازی الکتریکی بین ورودی و خروجی استفاده می‌کند. این توپولوژی علاوه بر تبدیل ولتاژ، امکان ایزولاسیون و چند خروجی را فراهم می‌کند.

۴.۲ مزایا و محدودیت‌ها

• ایزولاسیون کامل بین ورودی و خروجی
• ساختار ساده و هزینه پایین در توان‌های پایین تا متوسط
• راندمان کمتر نسبت به مبدل‌های بدون ترانسفورماتور
• محدودیت در توان خروجی و فرکانس کاری

۴.۳ کاربردهای صنعتی

• منابع تغذیه کم توان و متوسط
• تجهیزات پزشکی و صنعتی که نیاز به ایزولاسیون دارند
• شارژرها و آداپتورهای لپ‌تاپ

۵. مبدل Sepic و Cuk

۵.۱ ساختار و عملکرد

مبدل‌های Sepic و Cuk از توپولوژی‌های پیشرفته DC-DC هستند که امکان تبدیل ولتاژ ورودی به مقدار بیشتر یا کمتر را با ویژگی‌های خاصی مثل ریپل کم و کارایی بالا فراهم می‌کنند.

۵.۲ مزایا و محدودیت‌ها

• خروجی با قطبیت ثابت (Sepic) یا معکوس (Cuk)
• توانایی کار با دامنه وسیع ولتاژ ورودی
• ساختار پیچیده‌تر و نیاز به اجزای بیشتر
• مناسب برای کاربردهای خاص با نیازهای خاص کیفیت خروجی

۵.۳ کاربردهای صنعتی

• سیستم‌های ارتباطی و مخابراتی
• تجهیزات صوتی و تصویری پیشرفته
• سیستم‌های انرژی تجدیدپذیر و باتری‌ها

جدول مقایسه توپولوژی‌های اصلی مبدل DC-DC

در انتخاب توپولوژی مبدل DC-DC، شناخت دقیق ویژگی‌های ساختاری، محدودیت‌های فنی و نیازهای کاربردی، کلید طراحی موفق و کارآمد است. هر توپولوژی در شرایط خاص خود مزایا و معایب مشخصی دارد و مهندسان باید با تحلیل جامع، بهترین گزینه را بر اساس معیارهای عملکرد، هزینه، حجم و دوام انتخاب کنند.

۵.۴ حفاظت‌ها و کنترل‌ها در منابع تغذیه DC-DC

منابع تغذیه DC-DC، به دلیل عملکرد سوئیچینگ سریع و کار در شرایط ولتاژ و جریان بالا، مستعد آسیب‌های احتمالی هستند. طراحی سیستم‌های حفاظت و کنترل جامع، نقش حیاتی در تضمین ایمنی، پایداری و دوام این منابع دارد. این بخش به بررسی تخصصی انواع حفاظت‌ها و روش‌های کنترل می‌پردازد.

۱. انواع حفاظت‌های کلیدی

۱.۱ حفاظت اضافه جریان (Overcurrent Protection – OCP)

• جلوگیری از جریان‌های بیش از حد که می‌تواند به سوختن کلیدها و سایر اجزا منجر شود.
• روش‌های تشخیص جریان شامل سنسورهای جریان مستقیم، مقاومت شنت و حسگرهای مغناطیسی.
• واکنش سریع جهت قطع یا کاهش جریان برای جلوگیری از آسیب.

۱.۲ حفاظت اضافه ولتاژ (Overvoltage Protection – OVP)

• کنترل و محدود کردن ولتاژ خروجی به مقادیر مجاز جهت حفاظت بارهای حساس.
• استفاده از مدارهای حفاظتی نظیر زینر، TVS و کنترل حلقه فیدبک.

۱.۳ حفاظت اضافه دما (Overtemperature Protection – OTP)

• مانیتورینگ دمای قطعات کلیدی برای جلوگیری از آسیب ناشی از حرارت بیش از حد.
• استفاده از سنسورهای دما و قطع یا کاهش بار در شرایط بحرانی.

۱.۴ حفاظت اتصال کوتاه (Short Circuit Protection – SCP)

• تشخیص و پاسخ سریع به اتصال کوتاه در خروجی که می‌تواند آسیب جدی به مبدل وارد کند.
• اجرای روش‌های قطع خودکار یا کاهش جریان به حداقل.

۲. روش‌های کنترل و تنظیم عملکرد

۲.۱ کنترل حلقه بسته (Closed-loop Control)

• نظارت مستمر روی ولتاژ و جریان خروجی و تنظیم پارامترهای کلیدزنی جهت حفظ پایداری و کیفیت.
• الگوریتم‌های کنترل PID، حالت تغییر حالت (Mode Switching) و کنترل دیجیتال پیشرفته.

۲.۲ کنترل جریان و محدودسازی

• تنظیم جریان عبوری از کلید به منظور جلوگیری از بارگذاری بیش از حد و بهبود راندمان.
• روش‌هایی مانند کنترل جریان حداکثری و حفاظت پویا.

۲.۳ کنترل نرم‌افزاری و دیجیتال

• استفاده از میکروکنترلرها یا DSPها برای پیاده‌سازی الگوریتم‌های پیچیده حفاظتی و کنترلی.
• قابلیت برنامه‌ریزی، مانیتورینگ دقیق و گزارش‌گیری خطاها.

۳. نکات مهندسی در طراحی سیستم‌های حفاظت

• طراحی مدارهای حفاظت باید کمترین تاثیر را بر عملکرد عادی سیستم داشته باشد.
• انتخاب قطعات با زمان پاسخ سریع برای جلوگیری از آسیب‌های لحظه‌ای.
• تست‌های جامع و اعتبارسنجی عملکرد حفاظتی تحت شرایط مختلف کاری.

جدول مقایسه انواع حفاظت‌ها

سیستم‌های حفاظت و کنترل در منابع تغذیه DC-DC نقشی محوری در حفظ ایمنی، پایداری و طول عمر دستگاه‌ها دارند. طراحی این سیستم‌ها باید با دقت بالا و با توجه به شرایط عملیاتی خاص هر کاربرد صورت گیرد تا ضمن جلوگیری از خرابی‌های ناگهانی، عملکرد بهینه و قابل اطمینان تضمین شود.

۵.۵ راندمان و تداخل الکترومغناطیسی (EMI) در منابع تغذیه DC-DC

در طراحی منابع تغذیه DC-DC، راندمان تبدیل انرژی و کنترل تداخلات الکترومغناطیسی (EMI) از مهم‌ترین معیارهای ارزیابی کیفیت و عملکرد سیستم هستند. بهبود راندمان باعث کاهش تلفات انرژی و تولید حرارت کمتر می‌شود و کنترل EMI تضمین می‌کند که منبع تغذیه تأثیر منفی بر دیگر تجهیزات الکترونیکی نگذارد.

۱. تحلیل تخصصی راندمان منابع تغذیه DC-DC

۱.۱ تعاریف و معیارها

راندمان (Efficiency) نسبت توان خروجی به توان ورودی است که معمولاً به صورت درصد بیان می‌شود. افزایش راندمان اهمیت زیادی دارد، به ویژه در کاربردهای صنعتی با مصرف انرژی بالا.

۱.۲ عوامل موثر بر راندمان

• تلفات کلیدزنی: شامل تلفات هنگام روشن و خاموش شدن قطعات کلیدزنی مثل MOSFET‌ها
• تلفات هدررفت انرژی در اجزا: مقاومت‌های داخلی، تلفات هسته‌ای در سلف و ترانسفورماتور
• تلفات رسانایی: افت ولتاژ در مسیر جریان‌ها
• تلفات ناشی از دما: افزایش دما باعث افزایش مقاومت‌ها و افت راندمان می‌شود

۱.۳ بهینه‌سازی راندمان

• استفاده از قطعات نیمه‌هادی با تلفات پایین و سرعت سوئیچینگ بالا
• طراحی مدار بهینه برای کاهش مقاومت مسیرهای جریان
• بهبود مدیریت حرارتی و استفاده از سیستم‌های خنک‌کننده مناسب
• انتخاب فرکانس کلیدزنی بهینه با توجه به تعادل بین حجم و تلفات

۲. تداخلات الکترومغناطیسی (EMI)

۲.۱ ماهیت EMI در منابع تغذیه DC-DC

منابع تغذیه DC-DC به دلیل عملیات کلیدزنی با فرکانس بالا، منبع انتشار امواج الکترومغناطیسی هستند که می‌تواند باعث اختلال در عملکرد سایر تجهیزات شود.

۲.۲ انواع EMI

• EMI منتشر شده (Conducted Emission): نویزهایی که از طریق خطوط برق به شبکه انتقال پیدا می‌کنند
• EMI تابشی (Radiated Emission): امواج الکترومغناطیسی که در فضا منتشر می‌شوند و می‌توانند دستگاه‌های دیگر را تحت تأثیر قرار دهند

۲.۳ روش‌های کنترل EMI

• استفاده از فیلترهای ورودی و خروجی برای کاهش نویز
• طراحی PCB با رعایت اصول شیلدینگ و زمین‌بندی مناسب
• کاهش سرعت سوئیچینگ یا استفاده از تکنیک‌های نرم‌کننده افزایش (Soft Switching)
• استفاده از اجزای با کیفیت بالا و طراحی مسیرهای جریان کوتاه

جدول مقایسه عوامل موثر بر راندمان و راهکارهای کاهش EMI

بهینه‌سازی راندمان و کنترل EMI در منابع تغذیه DC-DC نیازمند رویکردی جامع است که شامل انتخاب قطعات، طراحی مدار، و مدیریت حرارتی و الکترومغناطیسی می‌شود. مهندسان باید با تحلیل دقیق و بهره‌گیری از روش‌های پیشرفته، تعادلی بین عملکرد بهینه و کاهش نویز الکترومغناطیسی برقرار کنند تا منابع تغذیه ایمن، پایدار و کم‌مصرف طراحی شود.

۵.۶ کاربردهای صنعتی منابع تغذیه DC-DC

منابع تغذیه DC-DC به عنوان اجزای حیاتی در بسیاری از سیستم‌ها و تجهیزات صنعتی نقش اساسی ایفا می‌کنند. کاربردهای گسترده، تنوع نیازها و شرایط کاری مختلف، این منابع را به ابزاری حیاتی برای بهینه‌سازی عملکرد و افزایش قابلیت اطمینان در صنایع تبدیل کرده است.

۱. کاربرد در سیستم‌های مخابراتی و ارتباطی

• تأمین ولتاژ پایدار برای تجهیزات حساس مخابراتی در شرایط نویزی و متغیر
• استفاده در ایستگاه‌های پایه موبایل، دستگاه‌های رادیویی و فیبر نوری
• قابلیت ایزولاسیون و فیلترینگ پیشرفته برای حفظ کیفیت سیگنال‌ها

۲. کاربرد در خودروهای الکتریکی و هیبریدی

• مدیریت انرژی باتری‌ها و تامین ولتاژهای مختلف در سیستم‌های کنترل موتور
• بهینه‌سازی مصرف انرژی و افزایش طول عمر باتری‌ها
• تحمل شرایط محیطی سخت و شوک‌های الکتریکی متناوب

۳. کاربرد در تجهیزات پزشکی

• تامین برق دقیق و پایدار برای دستگاه‌های حیاتی پزشکی
• رعایت استانداردهای ایمنی و EMC برای حفاظت بیماران و پرسنل
• امکان پیاده‌سازی حفاظت‌های متعدد و کنترل دقیق عملکرد

۴. کاربرد در سیستم‌های انرژی تجدیدپذیر

• تبدیل و مدیریت انرژی در سیستم‌های خورشیدی و بادی
• بهینه‌سازی ذخیره‌سازی انرژی در باتری‌ها و تغذیه بارهای DC
• کنترل و تنظیم ولتاژهای متغیر تولیدی با توجه به شرایط محیطی

۵. کاربرد در صنایع نظامی و هوافضا

• عملکرد در شرایط سخت محیطی و نیاز به قابلیت اطمینان بالا
• تامین انرژی تجهیزات الکترونیکی حساس و ارتباطی
• سازگاری با استانداردهای سخت‌گیرانه حفاظتی و ایمنی

جدول خلاصه کاربردهای صنعتی منابع تغذیه DC-DC

منابع تغذیه DC-DC به دلیل قابلیت انعطاف، راندمان بالا و امکان کنترل دقیق، در طیف گسترده‌ای از صنایع حیاتی جایگاه ویژه‌ای دارند. طراحی تخصصی این منابع با توجه به نیازهای خاص هر حوزه، نقش مؤثری در بهبود عملکرد سیستم‌ها و افزایش دوام تجهیزات ایفا می‌کند.

فصل ۶: ویژگی‌های عملکردی و طراحی مهندسی منابع تغذیه

۶.۱ پایداری و پاسخ گذرا در منابع تغذیه

در طراحی منابع تغذیه صنعتی، تنها تأمین ولتاژ یا جریان ثابت کافی نیست. پایداری عملکرد و رفتار گذرا در هنگام تغییر شرایط عملیاتی، نقش حیاتی در تضمین عملکرد پایدار بارهای حساس، حفاظت از تجهیزات و کنترل کیفیت انرژی ایفا می‌کند. این بخش به بررسی عمیق دو مفهوم کلیدی می‌پردازد: پایداری دینامیکی و پاسخ گذرای منابع تغذیه.

۱. تعریف و اهمیت پایداری در منابع تغذیه

پایداری در منابع تغذیه به توانایی سیستم در بازگشت به وضعیت تعادل پس از یک اغتشاش (مثلاً تغییر بار یا نوسان در ولتاژ ورودی) اشاره دارد. در سیستم‌های صنعتی با بارهای حساس مانند تجهیزات پزشکی، مخابراتی یا ابزار دقیق، حتی اغتشاشات میلی‌ثانیه‌ای می‌تواند باعث بروز اختلال جدی شود.

عوامل مؤثر بر پایداری:

• نوع و سرعت حلقه کنترلی (Analog/Digital, Type I/II/III controllers)
• طراحی مدار بازخورد (Feedback)
• پاسخ فاز و بهره در تحلیل فرکانسی
• دینامیک اجزای ذخیره‌سازی انرژی (سلف، خازن)
• نحوه کنترل PWM یا تکنیک‌های مدرن مثل کنترل جریان پیک

۲. پاسخ گذرا (Transient Response)

پاسخ گذرا به رفتار منبع تغذیه هنگام وقوع یک تغییر ناگهانی در بار یا ورودی اشاره دارد. دو فاکتور کلیدی در تحلیل پاسخ گذرا عبارتند از:

۲.۱ اضافه یا کاهش بار ناگهانی (Load Transients)

• ایجاد افت یا جهش لحظه‌ای در ولتاژ خروجی
• نیاز به بازگشت سریع سیستم به ولتاژ نامی بدون نوسانات بیش از حد
• در منابع تغذیه دقیق، زمان بازیابی کمتر از ۱۰۰μs و انحراف ولتاژ کمتر از ۵٪ مطلوب است

۲.۲ تغییر ولتاژ ورودی (Line Transients)

• تأثیر نوسانات برق ورودی بر عملکرد خروجی
• اهمیت در سیستم‌هایی با منبع تغذیه متغیر یا نامطمئن (مانند باتری یا شبکه صنعتی)

۳. تحلیل و اندازه‌گیری پاسخ گذرا

پارامترهای کلیدی:

ابزارهای تحلیل:

• استفاده از اسیلوسکوپ‌های دیجیتال با قابلیت ثبت گذرا
• بارهای الکترونیکی برنامه‌پذیر جهت اعمال اغتشاش
• نرم‌افزارهای شبیه‌سازی مانند LTspice، PLECS، یا MATLAB/Simulink

۴. روش‌های بهبود پاسخ گذرا

پایداری و پاسخ گذرا دو رکن اصلی عملکرد منابع تغذیه در محیط‌های صنعتی هستند. طراحی موفق زمانی حاصل می‌شود که حلقه کنترل به‌درستی تحلیل شده، پارامترهای گذرا به‌دقت اندازه‌گیری گردند، و تنظیمات مدار به‌گونه‌ای صورت گیرد که سیستم در هر شرایطی، رفتاری قابل پیش‌بینی و پایدار از خود نشان دهد. در نهایت، قابلیت اطمینان منبع تغذیه، مستقیماً به کیفیت پایداری و کنترل گذرا وابسته است.

۶.۲ ریپل ولتاژ و جریان

در منابع تغذیه DC، تولید خروجی کاملاً صاف و بدون نوسان به‌صورت نظری ممکن نیست؛ اما در کاربردهای صنعتی، میزان مجاز این نوسانات یا همان ریپل باید تا حد مشخصی کنترل شود. کنترل ریپل یکی از شاخص‌های کلیدی کیفیت و عملکرد مهندسی یک منبع تغذیه محسوب می‌شود.

۱. منشأ ریپل در منابع تغذیه

۱.۱ در منابع خطی (Linear)

• عمدتاً ناشی از یکسوکننده‌ها و عملکرد خازن‌های صاف‌کننده است
• وابسته به فرکانس برق AC (50 یا 60 هرتز)

۱.۲ در منابع سوئیچینگ (SMPS)

• ناشی از فرکانس کلیدزنی بالا (kHz تا MHz)
• پدیده‌های مرتبط با ذخیره‌سازی و تخلیه انرژی در سلف و خازن
• پاسخ حلقه کنترل به دینامیک بار و ورودی

۲. انواع ریپل و ویژگی‌های آن

۳. راهکارهای کاهش ریپل

طراحی دقیق خازن خروجی

• استفاده از خازن‌های با ESR پایین مانند سرامیکی یا پلیمری
• قرار دادن چند خازن موازی برای پوشش طیف فرکانسی وسیع‌تر

فیلترینگ اکتیو و پسیو

• فیلتر LC یا π برای حذف مؤلفه‌های فرکانسی بالا
• فیلترهای EMI جداگانه در خروجی جهت مهار نویز تشعشعی

کنترل کلیدزنی

• افزایش فرکانس کلیدزنی برای کاهش دامنه ریپل
• استفاده از تکنیک‌های مدولاسیون پیشرفته (Spread Spectrum, Valley Switching)

۴. تحلیل ریپل در فرآیند طراحی

مدیریت ریپل ولتاژ و جریان یکی از ابعاد حیاتی در تضمین کیفیت عملکرد منابع تغذیه به شمار می‌رود. یک طراحی موفق، باید از منظر انتخاب اجزا، ساختار فیلترینگ، و رفتار کنترلی، مجموعه‌ای هماهنگ از تدابیر ضدریپل را پیاده‌سازی کند تا پایداری ولتاژ خروجی در سطح صنعتی تضمین گردد.

۶.۳ تنظیم ولتاژ خروجی (Load Regulation و Line Regulation)

تنظیم ولتاژ خروجی در برابر تغییرات بار و نوسانات ولتاژ ورودی، یکی از معیارهای اصلی ارزیابی کیفیت و تطبیق‌پذیری منابع تغذیه در محیط‌های صنعتی است. این توانایی با دو شاخص کلیدی شناخته می‌شود: Load Regulation و Line Regulation.

۱. Load Regulation (تنظیم ولتاژ در برابر تغییر بار)

تعریف:

توانایی منبع تغذیه در حفظ مقدار ولتاژ خروجی در هنگام تغییر جریان بار، از حداقل تا حداکثر مقدار مشخص‌شده.

عوامل مؤثر:

• کیفیت حلقه کنترل فیدبک
• پایداری ولتاژ مرجع داخلی
• مقاومت داخلی مسیر خروجی (PCB + قطعات)
• زمان پاسخ دینامیکی به تغییرات بار

۲. Line Regulation (تنظیم ولتاژ در برابر تغییر ورودی)

تعریف:

توانایی منبع تغذیه در حفظ مقدار ولتاژ خروجی در هنگام تغییر ولتاژ ورودی (مثلاً از ۹۰ تا ۲۶۴ ولت AC یا ۸ تا ۲۴ ولت DC)

عوامل مؤثر:

• طراحی کنترلر ولتاژ ورودی
• سرعت تطبیق حلقه فیدبک
• عملکرد رگولاتور (linear vs switching)
• وجود یا عدم وجود PFC یا pre-regulator

۳. روش‌های بهینه‌سازی تنظیم ولتاژ

۴. جدول مقایسه‌ای

قابلیت تنظیم دقیق ولتاژ خروجی، ضامن عملکرد پایدار منابع تغذیه در محیط‌های متغیر صنعتی است. ترکیب حلقه‌های کنترلی دقیق، طراحی مکانیکی مناسب و استفاده از منابع مرجع با دقت بالا، امکان دستیابی به سطح بالایی از کنترل ولتاژ را فراهم می‌کند که برای بارهای حساس حیاتی است.

۶.۴ نویز و حساسیت الکترومغناطیسی (EMI Susceptibility)

در طراحی منابع تغذیه، «نویز الکترومغناطیسی» و «حساسیت به تداخلات محیطی» دو عامل حیاتی در تضمین عملکرد قابل اطمینان به‌شمار می‌روند. چه در سیستم‌های صنعتی، چه در تجهیزات پزشکی یا مخابراتی، هر منبع تغذیه باید توانایی مقاومت در برابر تداخلات محیطی را داشته باشد و هم‌زمان، تا حد ممکن خود نیز نویز ایجاد نکند.

این بخش به بررسی ساختاری پدیده EMI، عوامل ایجاد آن، استانداردهای مرتبط و راهکارهای طراحی برای مهار نویز و افزایش ایمنی الکترومغناطیسی می‌پردازد.

۱. تعریف و ماهیت EMI

EMI (Electromagnetic Interference) به هر نوع تداخل الکترومغناطیسی اطلاق می‌شود که بر عملکرد تجهیزات الکترونیکی تأثیر منفی می‌گذارد. EMI می‌تواند منشأ داخلی (درون خود منبع تغذیه) یا خارجی (از محیط اطراف) داشته باشد.

انواع اصلی EMI:

• تشعشعی (Radiated EMI): انرژی الکترومغناطیسی از طریق فضا منتقل می‌شود؛ معمولاً از طریق کابل‌ها، هیت‌سینک، یا مسیرهای کلیدزنی.
• منتقل‌شده (Conducted EMI): نویز از طریق خطوط تغذیه یا سیگنال به دیگر مدارات انتقال می‌یابد.

تفاوت EMI و EMC:

• EMI نشان‌دهنده تولید یا تأثیر نویز است.
• EMC (Electromagnetic Compatibility) به توانایی یک سیستم در عملکرد بدون تأثیرگذاری یا تأثیرپذیری از دیگر تجهیزات اشاره دارد.

۲. منابع اصلی تولید نویز در منابع تغذیه

1. کلیدزنی سریع نیمه‌هادی‌ها (MOSFET، IGBT):
   سوئیچینگ با فرکانس بالا منجر به ایجاد لبه‌های تیز جریان/ولتاژ می‌شود که طیف وسیعی از فرکانس‌های مزاحم را تولید می‌کند.
2. مدارهای چاپی نامناسب (PCB Layout):
   مسیرهای بلند، زمین مشترک، و حلقه‌های سیگنال بزرگ باعث افزایش تشعشع و کوپلاژ می‌شود.
3. سلف‌ها و ترانسفورماتورها:
   امواج مغناطیسی نشت‌شده از عناصر مغناطیسی می‌توانند محیط را آلوده کنند.
4. کابل‌های بلند و بدون شیلد:
   کابل‌ها همانند آنتن رفتار می‌کنند و نویز را به محیط می‌فرستند یا دریافت می‌کنند.

۳. حساسیت EMI در منابع تغذیه

منابع تغذیه علاوه بر اینکه می‌توانند نویز تولید کنند، در مقابل تداخلات محیطی نیز آسیب‌پذیر هستند، به‌ویژه در موارد زیر:

• مدارات آنالوگ دقیق یا مدارهای مرجع ولتاژ
• سیگنال‌های کنترلی دیجیتال درون منبع تغذیه
• حلقه‌های فیدبک حساس به نویز

در محیط‌های صنعتی که تجهیزات متعددی به‌طور همزمان کار می‌کنند (درایوها، PLC، موتورهای القایی)، نویزهای گذرا و مدولاسیون‌های فرکانسی می‌توانند باعث ناپایداری یا خطای خروجی در منابع تغذیه شوند.

۴. روش‌های طراحی برای کاهش EMI و افزایش مقاومت در برابر آن

طراحی PCB با ملاحظات EMI:

• استفاده از زمین صفحه‌ای ممتد (Solid Ground Plane)
• کاهش حلقه‌های جریان پرسرعت و کوتاه‌سازی مسیرهای کلیدزنی
• تفکیک ناحیه ولتاژ بالا و پایین در طراحی برد

فیلترینگ پیشرفته:

• استفاده از فیلترهای EMI ورودی (Common Mode & Differential Mode)
• طراحی فیلترهای خروجی برای جلوگیری از بازتاب نویز به بار

شیلدینگ و جداسازی:

• پوشش‌دهی بخش‌های کلیدزنی با شیلد فلزی
• جداسازی گالوانیکی بین ورودی و خروجی (مثلاً با ترانس ایزوله یا اپتوکوپلر)

انتخاب صحیح قطعات:

• نیمه‌هادی‌هایی با نرخ dV/dt پایین‌تر
• استفاده از خازن‌های EMI کلاس X و Y
• سلف‌هایی با پوشش مغناطیسی برای کنترل شار پراکنده

۵. استانداردهای کلیدی در حوزه EMI/EMC

EMI و حساسیت الکترومغناطیسی از چالش‌های کلیدی در طراحی منابع تغذیه صنعتی به‌شمار می‌آیند. راهکارهای کاهش نویز باید از مرحله طراحی مدار چاپی تا انتخاب قطعات، فیلترگذاری و پیاده‌سازی استانداردها دنبال شود. تنها در چنین شرایطی می‌توان از عملکرد پایدار منبع تغذیه در محیط‌های پیچیده و پرنویز اطمینان حاصل کرد.

۶.۵ پاسخ فرکانسی و پهنای باند کنترلی در منابع تغذیه

در منابع تغذیه مدرن، به‌ویژه نوع سوئیچینگ، حلقه کنترلی نقشی حیاتی در تنظیم ولتاژ و پاسخ به اغتشاشات بازی می‌کند. یکی از ابزارهای کلیدی برای ارزیابی کیفیت این حلقه‌ها، تحلیل پاسخ فرکانسی و پهنای باند کنترلی است. در این بخش، به بررسی این مفاهیم از منظر عملکرد دینامیکی منابع تغذیه می‌پردازیم.

۱. پاسخ فرکانسی در منابع تغذیه

پاسخ فرکانسی بیانگر رفتار حلقه فیدبک در برابر سیگنال‌های ورودی با فرکانس‌های مختلف است. این تحلیل معمولاً با ابزارهایی مانند دیاگرام بود (Bode Plot) انجام می‌شود و دو مشخصه اصلی در آن بررسی می‌شود:

• بهره (Gain): نشان‌دهنده میزان تقویت یا تضعیف سیگنال در هر فرکانس
• فاز (Phase): بیانگر تأخیر زمانی ناشی از سیستم در برابر سیگنال‌های فرکانسی

یک حلقه کنترل پایدار باید در محدوده‌ای از فرکانس، بهره مثبت و فاز مناسب داشته باشد تا از نوسانات و اغتشاش جلوگیری کند.

۲. پهنای باند کنترلی (Control Bandwidth)

پهنای باند حلقه کنترلی دامنه‌ای از فرکانس‌هاست که در آن حلقه قادر است به اغتشاشات پاسخ دهد. این پارامتر تعیین‌کننده سرعت واکنش سیستم به تغییرات بار یا ورودی است.

تاثیر پهنای باند:

• پهنای باند بالا: واکنش سریع‌تر به تغییرات، اما افزایش حساسیت به نویز
• پهنای باند پایین: پایداری بالاتر، اما پاسخ کند به تغییرات

در طراحی صنعتی، تعادلی میان پایداری، سرعت، و نویزپذیری برقرار می‌شود.

۳. ملاحظات طراحی

۴. ابزارهای ارزیابی

• آنالایزر فرکانس حلقه برای تست Bode
• شبیه‌سازی حلقه کنترل در نرم‌افزارهایی مثل MATLAB/Simulink
• اندازه‌گیری زمان پاسخ به پله بار در آزمایشگاه

پاسخ فرکانسی و پهنای باند کنترلی مشخصه‌هایی حیاتی در ارزیابی کیفیت کنترل منابع تغذیه هستند. طراحی دقیق این پارامترها، امکان واکنش سریع و پایدار به شرایط گذرا را فراهم می‌کند و تضمین‌کننده عملکرد مطمئن در محیط‌های صنعتی پرتغییر است.

۶.۶ عمر عملیاتی و قابلیت اطمینان منابع تغذیه

یکی از مهم‌ترین دغدغه‌های صنعت در انتخاب منابع تغذیه، دوام، پایداری بلندمدت و نرخ خرابی پایین آن‌هاست. در این بخش، عوامل مؤثر بر عمر عملیاتی (MTBF، Degradation) و قابلیت اطمینان منابع تغذیه بررسی می‌شود.

۱. عوامل مؤثر بر عمر منابع تغذیه

۱.۱ قطعات بحرانی

• خازن‌های الکترولیتی: بیشترین نرخ خرابی، به‌ویژه تحت دمای بالا و ریپل زیاد
• ترانزیستورهای سوئیچینگ: در معرض تنش‌های حرارتی و الکتریکی مکرر
• دیودهای یکسوکننده و رگولاتورها: حساس به گرما و نوسانات جریان

۱.۲ عوامل محیطی

۲. معیارهای قابلیت اطمینان

• MTBF (Mean Time Between Failures): معیار آماری میانگین فاصله بین خرابی‌ها
• FIT Rate (Failure In Time): نرخ خرابی بر حسب تعداد در یک میلیارد ساعت
• De-rating: استفاده از قطعات در زیر توان نامی برای افزایش عمر
• Burn-in Test: آزمون اولیه برای شناسایی خرابی‌های زودهنگام

۳. راهکارهای افزایش دوام و پایداری

انتخاب قطعات با کیفیت صنعتی

• خازن‌های با طول عمر بالا و ESR پایین
• سلف‌های مغناطیسی پوشش‌دار و مقاوم به حرارت

طراحی حرارتی مؤثر

• هیت‌سینک‌های بهینه و تهویه فعال
• تحلیل دقیق دمای hotspot در PCB

ماژولار بودن ساختار

• استفاده از ماژول‌های مستقل برای کاهش تأثیر خرابی‌های نقطه‌ای
• طراحی با قابلیت تعمیرپذیری یا تعویض سریع

۴. مقایسه انواع منابع تغذیه از نظر دوام

عمر عملیاتی و قابلیت اطمینان منابع تغذیه نه‌تنها تابع کیفیت قطعات، بلکه نتیجه مستقیم طراحی مهندسی، ملاحظات حرارتی، و سطح محافظت داخلی است. برای کاربردهای حیاتی، باید ارزیابی قابلیت اطمینان به‌صورت عددی (MTBF, FIT) انجام شود و طراحی با هدف پایداری بلندمدت صورت گیرد.

فصل ۷: حفاظت ها و ایمنی در منابع تغذیه

۷.۱ حفاظت در برابر اضافه ولتاژ (Overvoltage Protection – OVP)

در محیط‌های صنعتی، پدیده‌های اضافه ولتاژ از عوامل اصلی بروز خرابی‌های جدی در منابع تغذیه و تجهیزات متصل به آن‌هاست. اضافه ولتاژ می‌تواند به‌دلایل مختلفی مانند نوسانات شبکه برق، خطاهای داخلی منبع تغذیه، یا حتی بارهای ناگهانی ایجاد شود. یک سامانه حفاظتی OVP کارآمد، نه‌تنها باید توانایی شناسایی سریع افزایش ولتاژ را داشته باشد بلکه باید پاسخ مناسبی نیز برای محدودسازی یا حذف اثرات آن ارائه دهد.

۱. منشأ اضافه ولتاژ در منابع تغذیه

• نوسانات شبکه برق ورودی: تغییرات شدید ولتاژ AC که می‌تواند منجر به افزایش ولتاژ در خروجی شود.
• خطاهای داخلی کلیدزنی: سوئیچ‌های نیمه‌هادی ممکن است در شرایط خاص دچار سوئیچینگ نامناسب شوند و ولتاژهای بالاتر از حد مجاز تولید کنند.
• تغییرات ناگهانی بار: قطع بار ناگهانی در منابع سوئیچینگ ممکن است باعث ولتاژ برگشتی (Voltage Spike) شود.
• اثر رزونانس مدار: در برخی توپولوژی‌ها، مانند Flyback، رزونانس بین سلف و خازن می‌تواند پیک‌های ولتاژ خطرناکی ایجاد کند.

۲. مکانیزم‌های اجرایی OVP

۲.۱ روش محدودسازی ولتاژ (Clamping)

در این روش، قطعات الکترونیکی مانند دیود زنر، تیروستور (SCR)، یا MOSFET به‌گونه‌ای طراحی می‌شوند که وقتی ولتاژ خروجی از مقدار آستانه بالاتر می‌رود، جریان اضافی را هدایت کنند و مانع از افزایش بیشتر ولتاژ شوند. این مکانیسم به شکل یک سوپاپ فشار عمل می‌کند.

۲.۲ روش قطع خروجی (Shut Down)

در این روش، با تشخیص اضافه ولتاژ، منبع تغذیه به سرعت خروجی را خاموش می‌کند یا از طریق مدارهای کلیدزنی، جریان به بار را قطع می‌نماید. این روش مناسب زمانی است که اضافه ولتاژ می‌تواند به بار آسیب فوری بزند.

۲.۳ حفاظت مبتنی بر کنترل حلقه فیدبک

با استفاده از فیدبک دقیق و کنترل حلقه، ولتاژ خروجی به صورت مداوم پایش می‌شود و در صورت افزایش ناخواسته، سیستم به صورت نرم‌افزاری یا سخت‌افزاری واکنش نشان می‌دهد تا افزایش ولتاژ کنترل شود.

۳. پارامترهای کلیدی در طراحی OVP

۴. اثرات عملکرد OVP بر سیستم‌های صنعتی

• جلوگیری از تخریب قطعات نیمه‌هادی حساس
• حفاظت از تجهیزات متصل به منبع تغذیه، بویژه مدارات دیجیتال و آنالوگ دقیق
• کاهش هزینه‌های تعمیر و توقف تولید ناشی از خرابی‌های ولتاژی
• بهبود ایمنی کل سیستم در برابر ولتاژهای غیرمجاز

۷.۲ حفاظت در برابر اضافه جریان (Overcurrent Protection – OCP)

اضافه جریان یکی از شایع‌ترین و در عین حال پرخطرترین شرایطی است که منابع تغذیه با آن مواجه می‌شوند. در شرایطی که بار بیش از حد مجاز یا اتصال کوتاه رخ دهد، جریان خروجی می‌تواند به سرعت افزایش یافته و به قطعات داخلی و بار آسیب برساند. سیستم‌های OCP باید قادر باشند جریان را با دقت شناسایی، محدود و در مواقع ضروری قطع کنند تا از خسارت‌های احتمالی جلوگیری کنند.

۱. ریشه‌های اضافه جریان

• اتصال کوتاه در بار: بروز اتصال مستقیم بین خطوط خروجی که موجب جریان‌های بسیار بالا می‌شود.
• بار اضافی یا خطای مدار: اضافه بار ناشی از خرابی یا بارهای ناگهانی.
• خرابی قطعات داخلی: مثلاً نیمه‌هادی‌های معیوب که جریان نامتعادل تولید می‌کنند.

۲. روش‌های دقیق تشخیص جریان

۲.۱ حسگرهای مبتنی بر مقاومت (شنت)

یک مقاومت با مقدار کم در مسیر جریان قرار می‌گیرد و افت ولتاژ روی آن اندازه‌گیری می‌شود. با توجه به قانون اهم، مقدار جریان قابل محاسبه است. این روش ساده و دقیق است اما نیازمند توجه به گرمایش مقاومت است.

۲.۲ حسگرهای اثر هال (Hall Effect Sensors)

این حسگرها به‌صورت غیرتماسی جریان عبوری از کابل را اندازه‌گیری می‌کنند و مزیت آن‌ها عدم ایجاد افت ولتاژ و ایزولاسیون الکتریکی بهتر است.

۲.۳ ترانسفورماتور جریان

این روش بیشتر در جریان‌های AC کاربرد دارد اما در برخی منابع تغذیه DC با تکنیک‌های ویژه قابل استفاده است.

۳. استراتژی‌های محدودسازی اضافه جریان

۳.۱ قطع سریع (Fast Trip)

در مواجهه با جریان‌های بسیار بالا (مانند اتصال کوتاه)، سیستم به سرعت خروجی را قطع می‌کند تا از آسیب فوری جلوگیری کند.

۳.۲ محدودسازی نرم (Current Limiting)

در این حالت، جریان به یک مقدار تعیین‌شده محدود می‌شود، بدون اینکه خروجی قطع شود. این حالت برای بارهای حساس و شرایط گذرا مناسب است.

۳.۳ حفاظت حرارتی ترکیبی

زمانی که افزایش جریان با افزایش دما همراه باشد، سیستم می‌تواند با استفاده از حسگرهای دمایی، قطعات را در برابر آسیب همزمان محافظت کند.

۴. نکات مهم در طراحی OCP

۵. تأثیرات حفاظتی OCP بر عملکرد منبع تغذیه

• افزایش ایمنی و حفاظت از مدارهای داخلی
• جلوگیری از گرم‌شدن بیش از حد و سوختن قطعات
• کاهش احتمال خطاهای بزرگ و توقف ناگهانی سیستم
• بهبود طول عمر کلی منبع تغذیه و بارهای متصل

۷.۳ حفاظت در برابر اتصال کوتاه (Short Circuit Protection – SCP)

اتصال کوتاه در منابع تغذیه صنعتی یکی از بحرانی‌ترین شرایطی است که می‌تواند منجر به خسارت‌های سنگین سخت‌افزاری، قطع ناگهانی سیستم و حتی خطرات ایمنی مانند آتش‌سوزی شود. منابع تغذیه باید مجهز به سازوکارهای حفاظتی باشند که به سرعت وقوع اتصال کوتاه را تشخیص داده و اقدامات اصلاحی فوری و مؤثر انجام دهند.

اتصال کوتاه معمولاً باعث افزایش شدید و ناگهانی جریان می‌شود که در صورت عدم کنترل، می‌تواند به ذوب شدن مسیرهای PCB، آسیب قطعات نیمه‌هادی و خرابی دائمی منجر شود. بنابراین طراحی یک سیستم SCP کارآمد و قابل اعتماد، یکی از اولویت‌های مهندسی منابع تغذیه است.

۱. ماهیت فنی اتصال کوتاه و اثرات آن بر منابع تغذیه

اتصال کوتاه معمولا وقتی اتفاق می‌افتد که دو نقطه از مدار که باید اختلاف پتانسیل مشخصی داشته باشند، به صورت ناخواسته با یکدیگر اتصال مستقیم برقرار کنند. این اتصال می‌تواند در خروجی منبع تغذیه، کابل‌ها، یا حتی بارهای متصل شده رخ دهد.

در این حالت جریان بار به طور ناگهانی از مقدار مجاز فراتر می‌رود، که به دو صورت زیر بر منبع تغذیه تاثیر می‌گذارد:

• تنش حرارتی شدید: جریان بالا باعث ایجاد حرارت زیاد در مسیرهای مسی PCB و قطعات می‌شود که اگر سریع کنترل نشود، موجب آسیب جدی می‌شود.
• تنش الکتریکی و مکانیکی: افزایش جریان می‌تواند به اتصالات لحیم، نیمه‌هادی‌ها و عناصر حساس صدمه بزند.

۲. سیستم‌های تشخیص اتصال کوتاه: رویکردها و تکنولوژی‌ها

۲.۱ شناسایی بر اساس جریان

رایج‌ترین روش شناسایی SCP، پایش دقیق جریان خروجی است. این کار معمولاً با استفاده از حسگرهای جریان دقیق و سریع انجام می‌شود. تغییر ناگهانی و شدید در جریان نسبت به حالت نرمال، سیگنال هشدار اتصال کوتاه است.

۲.۲ ترکیب پارامترهای جریان و ولتاژ

برخی سیستم‌ها برای افزایش دقت، همزمان ولتاژ خروجی را نیز پایش می‌کنند. در اتصال کوتاه، ولتاژ خروجی به شدت کاهش می‌یابد، بنابراین همزمانی این دو پارامتر می‌تواند تشخیص دقیق‌تری ارائه دهد.

۲.۳ استفاده از سنسورهای پیشرفته

سنسورهای اثر هال با پاسخ فرکانسی بالا و بدون تماس مستقیم، امکان اندازه‌گیری جریان‌های بسیار بالا را فراهم می‌کنند. این سنسورها همچنین باعث کاهش افت ولتاژ در مسیر می‌شوند.

۳. روش‌های مقابله و محافظت در برابر اتصال کوتاه

۳.۱ قطع سریع (Fast Shutdown)

در برخورد با اتصال کوتاه، منبع تغذیه باید به سرعت خروجی را قطع کند تا از گسترش آسیب جلوگیری شود. این قطع باید در محدوده زمانی میکروثانیه تا میلی‌ثانیه باشد تا به حداقل رساندن خسارت امکان‌پذیر گردد.

۳.۲ محدودسازی جریان با زمان مشخص (Timed Current Limiting)

در برخی طراحی‌ها، به جای قطع کامل، جریان محدود می‌شود ولی این محدودیت تنها برای زمان کوتاهی اعمال می‌شود. اگر اتصال کوتاه برطرف شود، منبع تغذیه به کار ادامه می‌دهد، در غیر این صورت قطع می‌شود.

۳.۳ سیستم بازیابی و ریست

بسته به حساسیت بار و اهمیت تداوم کارکرد، برخی منابع تغذیه امکان بازیابی خودکار پس از رفع اتصال کوتاه را دارند؛ در مقابل، برخی دیگر نیازمند ریست دستی جهت جلوگیری از تکرار اشتباه هستند.

۴. چالش‌های مهندسی در طراحی SCP

• تمایز بین اتصال کوتاه واقعی و بارهای گذرا: تشخیص دقیق اتصال کوتاه از افزایش موقت جریان (مانند شروع موتور یا راه‌اندازی بار سنگین)
• سرعت واکنش در عین حفظ پایداری سیستم: جلوگیری از قطع‌های ناخواسته که ممکن است منجر به نوسان یا خاموشی مکرر شود
• طراحی مدارهای حفاظتی بدون افزودن تأخیر یا پیچیدگی بیش از حد: حفظ سادگی و قابلیت اعتماد در طراحی
• مدیریت حرارتی ناشی از قطع‌های مکرر و حفاظت از قطعات در برابر شوک حرارتی

۵. پیاده‌سازی‌های صنعتی و نمونه‌ها

• استفاده از مدارهای حفاظتی مبتنی بر میکروکنترلر که جریان و ولتاژ را پایش کرده و تصمیم‌گیری هوشمند انجام می‌دهند.
• بهره‌گیری از ماسفت‌های قدرت با کلیدزنی سریع برای قطع جریان در زمان کوتاه.
• به‌کارگیری فیوزهای الکترونیکی قابل تنظیم برای حفاظت ترکیبی.

۶. تأثیرات بهره‌برداری از SCP بر عملکرد سیستم

• کاهش ریسک خرابی‌های گران‌قیمت
• افزایش ایمنی کاربران و تجهیزات
• بهبود طول عمر کل سیستم و کاهش هزینه‌های نگهداری
• فراهم آوردن امکان نظارت و عیب‌یابی سریع‌تر در محیط‌های صنعتی

۷.۴ حفاظت حرارتی (Over Temperature Protection – OTP)

گرمای بیش از حد، یکی از رایج‌ترین و مخرب‌ترین عوامل خرابی در منابع تغذیه صنعتی است. با توجه به افزایش چگالی توان و پیچیدگی مدارات، مدیریت حرارتی و پیاده‌سازی سیستم‌های حفاظتی حرارتی کارآمد، اهمیت فزاینده‌ای یافته است. OTP تضمین می‌کند که قطعات حساس در محدوده دمایی ایمن کار کنند و از آسیب دائمی و افت عملکرد جلوگیری می‌شود.

۱. منشأ تولید گرما در منابع تغذیه

• تلفات نیمه‌هادی‌ها: ترانزیستورهای قدرت، دیودها و ماسفت‌ها هنگام سوئیچینگ و عبور جریان، بخشی از توان را به صورت حرارت تلف می‌کنند.
• تلفات هسته‌ای و اهمی: در اجزای مغناطیسی مانند ترانس‌ها و سلف‌ها، تلفات هسته‌ای و جریان‌های فوکو منجر به تولید حرارت می‌شوند.
• جریان‌های اضافی و شرایط ناپایدار: اضافه بار، نوسانات و اتصال‌های موقت می‌توانند حرارت غیرمنتظره تولید کنند.
• عوامل محیطی: دمای بالای محیط و جریان ناکافی هوا نیز در تجمع حرارت مؤثرند.

۲. اهمیت پایش دما و تشخیص وضعیت حرارتی

دمای بالا موجب:

• کاهش عمر خازن‌های الکترولیتی و خشک شدن زودرس آن‌ها
• افزایش مقاومت داخلی قطعات و افت راندمان
• ایجاد تغییرات غیرقابل بازگشت در مشخصات نیمه‌هادی‌ها
• ایجاد تنش مکانیکی به دلیل انبساط حرارتی

تشخیص دقیق و سریع وضعیت حرارتی، پایه هر سیستم OTP موفق است.

۳. سنسورها و نقاط کلیدی اندازه‌گیری دما

• ترمیستورهای NTC یا PTC: قطعات حساس به دما که در مسیر جریان یا نزدیک قطعات کلیدی قرار می‌گیرند.
• ترموکوپل‌ها: برای دقت بالاتر و پاسخ سریع در کاربردهای صنعتی
• سنسورهای دمای داخلی تراشه‌ها: در منابع تغذیه مدرن دیجیتال
• موقعیت نصب: روی ماسفت‌های قدرت، خازن‌ها، هیت‌سینک‌ها و نقاط داغ PCB

۴. روش‌های محافظتی و پاسخ سیستم

۴.۱ کاهش بار یا محدودسازی جریان

وقتی دما از حد آستانه تجاوز کند، سیستم می‌تواند به صورت تدریجی جریان خروجی را کاهش دهد تا تولید حرارت کاهش یابد و دما پایین بیاید.

۴.۲ خاموش کردن اضطراری (Emergency Shutdown)

در شرایط بحرانی، منبع تغذیه به صورت خودکار خاموش می‌شود تا از آسیب‌های جدی جلوگیری شود. این عمل معمولاً با سیگنال هشدار همراه است.

۴.۳ هشدار و اطلاع‌رسانی

ارسال آلارم به سیستم نظارت یا اپراتور جهت انجام اقدامات پیشگیرانه و جلوگیری از توقف ناگهانی.

۵. طراحی حرارتی و مدیریت گرما

• هیت‌سینک‌های بهینه: طراحی با ظرفیت کافی برای دفع حرارت تولیدی
• فن‌های کنترل‌شده: تنظیم سرعت بر اساس دمای واقعی و شرایط محیطی
• انتخاب مواد PCB: با رسانایی حرارتی بالا و ضخامت مناسب
• طراحی مسیرهای حرارتی: انتقال گرما به نقاط خنک‌تر به منظور جلوگیری از تجمع گرما

۶. چالش‌ها و راهکارها

۷. تأثیرات عملکردی OTP

• افزایش پایداری و قابلیت اطمینان منبع تغذیه
• کاهش نرخ خرابی قطعات و هزینه‌های نگهداری
• تضمین امنیت اپراتورها و تجهیزات جانبی
• افزایش عمر مفید کل سیستم به واسطه جلوگیری از استرس حرارتی

۷.۵ طراحی ایمنی زمین (Grounding & Isolation)

ایمنی زمین یکی از پایه‌های اصلی طراحی منابع تغذیه صنعتی است که نقش حیاتی در حفاظت از کاربران، تجهیزات و محیط ایفا می‌کند. طراحی درست سیستم زمین و ایزولاسیون گالوانیکی، ضمن کاهش خطرات ناشی از نشتی جریان و تداخل الکترومغناطیسی، باعث بهبود کیفیت سیگنال و افزایش پایداری سیستم می‌شود.

۱. اصول کلی زمین کردن در منابع تغذیه

• زمین حفاظتی (Protective Earth – PE): مسیر برگشت جریان خطا به منظور جلوگیری از برق‌گرفتگی و حوادث احتمالی.
• زمین سیگنال (Signal Ground): مرجع ولتاژ برای مدارهای منطقی و کنترل، که باید از زمین حفاظتی جدا باشد یا به صورت کنترل‌شده متصل شود.
• زمین کاری (Functional Ground): زمین‌های اختصاصی برای کاهش نویز و بهبود عملکرد سیستم‌های الکترونیکی.

۲. روش‌های ایزولاسیون گالوانیکی

• استفاده از ترانسفورماتورهای ایزوله برای جدا کردن مدار ورودی از خروجی
• بهره‌گیری از اپتوکوپلرها و سیگنال‌های غیرمستقیم جهت انتقال داده بدون اتصال مستقیم الکتریکی
• طراحی فیلترهای EMI با ایزولاسیون برای کاهش تداخلات

۳. استانداردها و الزامات ایمنی زمین

• حد مجاز مقاومت زمین حفاظتی مطابق با استانداردهای بین‌المللی
• الزامات نصب و تست دوره‌ای سیستم‌های زمین
• جلوگیری از جریان نشتی بیش از حد و حفاظت در برابر شوک الکتریکی

۴. نکات تخصصی طراحی زمین

۵. تأثیرات طراحی ایمنی زمین بر عملکرد منابع تغذیه

• افزایش ایمنی کارکنان و تجهیزات
• بهبود عملکرد سیستم‌های کنترل و کاهش خطاهای ناشی از نویز
• جلوگیری از خرابی‌های ناشی از ولتاژهای گذرا و ناخواسته
• تضمین انطباق با استانداردهای ایمنی و محیط زیست

۷.۶ استانداردهای ایمنی بین‌المللی (UL, IEC, EN)

منابع تغذیه صنعتی، به دلیل کاربرد گسترده و اهمیت عملکرد مطمئن، باید مطابق با استانداردهای ایمنی و کیفیت بین‌المللی طراحی و تولید شوند. رعایت این استانداردها، تضمین‌کننده کیفیت، ایمنی و پذیرش جهانی محصولات است.

۱. معرفی استانداردهای کلیدی

• UL (Underwriters Laboratories): استاندارد آمریکایی که موارد ایمنی، تست‌های حرارتی، حفاظت در برابر اتصال کوتاه و نشتی جریان را مشخص می‌کند.
• IEC (International Electrotechnical Commission): استانداردهای جهانی شامل IEC 60950-1، IEC 61010 و IEC 62368 که الزامات ایمنی منابع تغذیه را تشریح می‌کنند.
• EN (European Norms): استانداردهای اروپایی منطبق با IEC و دارای الزامات خاص برای بازار اروپا.

۲. الزامات اصلی استانداردها در منابع تغذیه

• حفاظت در برابر شوک الکتریکی: تعیین سطح عایق‌بندی، فاصله‌های ایمنی و تست‌های ولتاژ مقاومتی
• محدودیت‌های دمایی: تعیین حداکثر دماهای عملیاتی و آزمایشات حرارتی
• پایداری مکانیکی و الکتریکی: تست‌های لرزش، ضربه و دوام در برابر تغییرات ولتاژ
• کارکرد صحیح حفاظت‌ها: آزمایش اضافه ولتاژ، اضافه جریان، اتصال کوتاه و حفاظت حرارتی

۳. فرآیند تأیید و صدور گواهینامه

• انجام آزمایش‌های کارخانه‌ای و آزمایشگاه‌های مستقل
• ممیزی مستندات طراحی و تولید
• بررسی مدارک فنی، دستورالعمل‌های نصب و نگهداری
• صدور گواهی انطباق و درج نشان استاندارد بر روی محصول

۴. مزایای انطباق با استانداردهای ایمنی

• افزایش اعتماد مشتریان و بازارهای صادراتی
• کاهش ریسک‌های حقوقی و مالی ناشی از خرابی و حوادث
• تضمین طول عمر مفید و عملکرد پایدار منابع تغذیه
• تسهیل در فرایند واردات و صادرات تجهیزات برقی

فصل ۸: کنترل و مدیریت منابع تغذیه

۸.۱ اصول کنترل ولتاژ و جریان در منابع تغذیه صنعتی

کنترل دقیق ولتاژ و جریان در منابع تغذیه صنعتی، جزو مهم‌ترین عوامل تضمین عملکرد پایدار و حفاظت از تجهیزات است. با توجه به اهمیت حساسیت بارهای صنعتی و متغیر بودن شرایط کاری، طراحی سیستم‌های کنترل ولتاژ و جریان باید به گونه‌ای باشد که در مواجهه با تغییرات بار و شرایط محیطی، ثبات و ایمنی خروجی حفظ شود. این موضوع در کاربردهایی مانند تجهیزات پزشکی، مخابرات، دستگاه‌های CNC و اتوماسیون صنعتی از اهمیت ویژه‌ای برخوردار است.

۱. اهمیت کنترل ولتاژ در منابع تغذیه

ولتاژ خروجی، عامل کلیدی برای عملکرد صحیح بار است. تغییرات ناخواسته در ولتاژ می‌تواند منجر به:

• کاهش دقت عملکرد سیستم‌های کنترلی
• افزایش خطاهای نرم‌افزاری و سخت‌افزاری
• آسیب به قطعات حساس مانند میکروکنترلرها، سنسورها و مدارات دیجیتال
• افزایش تولید حرارت و کاهش عمر مفید تجهیزات

از این رو، کنترل ولتاژ باید به گونه‌ای طراحی شود که بتواند در برابر نوسانات ورودی، تغییرات بار و شرایط محیطی واکنش سریع و دقیق داشته باشد.

۲. کنترل جریان و اهمیت آن

جریان خروجی، نمایانگر میزان توان انتقال یافته به بار است. کنترل دقیق جریان به دلایل زیر حیاتی است:

• حفاظت از مدار در برابر اضافه‌بار و اتصال کوتاه
• جلوگیری از آسیب دیدن اجزای منبع تغذیه و بار
• مدیریت بهینه مصرف انرژی و جلوگیری از هدررفت
• تضمین عملکرد بهینه در بارهای دینامیکی و متغیر

در طراحی سیستم‌های کنترل، معمولاً جریان خروجی با یک مقدار مرجع تعریف‌شده مقایسه می‌شود و اگر تجاوزی رخ دهد، اقدامات حفاظتی انجام می‌شود.

۳. سازوکارهای کنترل ولتاژ و جریان

۳.۱ حسگرها و اندازه‌گیری دقیق

استفاده از حسگرهای ولتاژ و جریان با دقت بالا، پایه هر سیستم کنترل موفق است. انواع حسگرها شامل:

• ترانسفورماتورهای جریان (CT) برای جریان‌های بالا
• شنت مقاومت‌ها با دقت بالا برای جریان‌های پایین و متوسط
• تقسیم‌کننده‌های ولتاژ و ادوات اندازه‌گیری ولتاژ

این حسگرها باید در مکان‌هایی نصب شوند که کمترین خطا و نویز را داشته باشند.

۳.۲ حلقه فیدبک (Feedback Loop)

پس از اندازه‌گیری، سیگنال‌ها به مدار مقایسه‌کننده (error amplifier) منتقل می‌شوند. این مدار تفاوت بین مقدار اندازه‌گیری‌شده و مقدار مرجع را به شکل سیگنال خطا تولید می‌کند.

۳.۳ مدار تنظیم و کنترل

با دریافت سیگنال خطا، مدار کنترل (در منابع سوئیچینگ معمولاً PWM controller) پارامترهای کاری مانند عرض پالس خروجی را تنظیم می‌کند تا ولتاژ و جریان به مقدار هدف برسد.

۴. چالش‌های فنی در کنترل ولتاژ و جریان

۵. مقایسه روش‌های کنترل

کنترل خطی (Linear Regulation)

• عملکرد نرم و کم نویز
• سادگی در طراحی و عیب‌یابی
• راندمان پایین و تولید حرارت زیاد به ویژه در توان‌های بالا

کنترل سوئیچینگ (Switching Regulation)

• راندمان بالا تا بیش از 90٪
• ابعاد و وزن کمتر
• نیاز به طراحی دقیق فیلترینگ برای کاهش نویز و EMI

۶. اهمیت تطبیق کنترل با نوع بار

• بارهای مقاومتی: کنترل ساده‌تر و پاسخ سریع
• بارهای سلفی و خازنی: نیاز به تنظیم دقیق‌تر برای جلوگیری از نوسانات
• بارهای حساس دیجیتال: ضرورت دقت بسیار بالا در کنترل ولتاژ و جریان

کنترل ولتاژ و جریان در منابع تغذیه صنعتی، یک فرایند چندجانبه و پیچیده است که نیازمند دقت، دانش تخصصی و رعایت اصول مهندسی است. انتخاب صحیح روش کنترل، حسگرهای دقیق، و طراحی حلقه‌های فیدبک بهینه، پایه‌های تضمین عملکرد پایدار و ایمن سیستم‌های برقی هستند.

۸.۲ کنترل دیجیتال منابع تغذیه (Digital Control)

در دهه‌های اخیر، با پیشرفت فناوری‌های پردازشی و میکروکنترلرها، کنترل دیجیتال منابع تغذیه به یکی از رویکردهای اصلی در صنعت تبدیل شده است. این نوع کنترل امکان بهبود قابل توجه در دقت، انعطاف‌پذیری و قابلیت‌های کنترلی را فراهم می‌کند. برخلاف کنترل آنالوگ سنتی، سیستم‌های دیجیتال به واسطه الگوریتم‌های قابل برنامه‌ریزی، قابلیت تنظیم دقیق‌تر پارامترها و امکان مانیتورینگ گسترده را ارائه می‌دهند.

۱. اجزای کلیدی سیستم کنترل دیجیتال

• واحد نمونه‌برداری و تبدیل آنالوگ به دیجیتال (ADC): تبدیل دقیق ولتاژ و جریان آنالوگ به داده‌های دیجیتال
• پردازشگر مرکزی (DSP یا میکروکنترلر): اجرای الگوریتم‌های کنترلی، پردازش داده‌ها و تصمیم‌گیری هوشمند
• واحد تبدیل دیجیتال به آنالوگ (DAC) یا مدولاسیون عرض پالس (PWM): تولید سیگنال‌های کنترلی برای تنظیم منبع تغذیه
• واسط‌های ارتباطی: برای اتصال به سیستم‌های نظارت و کنترل بالاتر و ارتباط با سایر تجهیزات

۲. مزایای کنترل دیجیتال

• انعطاف‌پذیری بالا: امکان تغییر الگوریتم‌ها و پارامترهای کنترل بدون نیاز به تغییر سخت‌افزار
• پایش و ثبت داده: جمع‌آوری و ذخیره داده‌های عملکردی برای تحلیل، عیب‌یابی و بهبود عملکرد
• مدیریت چند پارامتر همزمان: کنترل دقیق ولتاژ، جریان، دما و کیفیت توان
• یکپارچه‌سازی با شبکه‌های هوشمند و IoT: امکان کنترل از راه دور و نظارت آنلاین
• قابلیت خودتطبیقی: بهبود عملکرد با الگوریتم‌های هوشمند و یادگیری ماشین

۳. چالش‌های طراحی کنترل دیجیتال

• پیچیدگی نرم‌افزار و الگوریتم‌ها: نیاز به تخصص در توسعه و تست نرم‌افزارهای پیچیده
• زمان تأخیر (Latency): باید کمینه شود تا پایداری حلقه کنترل حفظ شود
• نیاز به سخت‌افزار قدرتمند و بهینه: برای پردازش سریع و دقیق سیگنال‌ها
• حساسیت به نویزهای الکترومغناطیسی و اختلالات دیجیتال: نیاز به محافظت سخت‌افزاری و نرم‌افزاری

۴. کاربردهای صنعتی کنترل دیجیتال

• منابع تغذیه سوئیچینگ با راندمان بالا و کنترل دقیق
• سیستم‌های تغذیه اضطراری (UPS) و سیستم‌های ذخیره انرژی هوشمند
• منابع تغذیه برنامه‌پذیر برای تست و کالیبراسیون تجهیزات
• کنترل بار و بهینه‌سازی مصرف انرژی در سیستم‌های توزیع برق صنعتی

۵. روندهای نوین در کنترل دیجیتال منابع تغذیه

• استفاده از پردازنده‌های سیگنال دیجیتال (DSP) با توان پردازشی بالا
• به‌کارگیری الگوریتم‌های یادگیری ماشین و هوش مصنوعی برای بهینه‌سازی کنترل
• توسعه سیستم‌های خودتعمیر و پیش‌بینی خرابی بر اساس داده‌های ثبت‌شده
• ادغام با سیستم‌های اتوماسیون صنعتی و اینترنت اشیاء (IoT)

جدول مقایسه ویژگی‌های کنترل آنالوگ و دیجیتال

۸.۳ سیستم‌های مدیریت توان (Power Management Systems)

سیستم‌های مدیریت توان به عنوان زیرساخت‌های کلیدی در بهینه‌سازی مصرف انرژی و تضمین پایداری شبکه‌های صنعتی مطرح‌اند. این سیستم‌ها با نظارت جامع بر منابع تغذیه و بارهای متصل، تعادل بین عرضه و تقاضای انرژی را حفظ کرده و به کاهش هزینه‌ها و افزایش بهره‌وری کمک می‌کنند.

۱. مفاهیم اساسی

• توزیع بار هوشمند: تخصیص بهینه انرژی بر اساس اولویت‌ها و شرایط لحظه‌ای
• پایش مستمر: جمع‌آوری داده‌های لحظه‌ای ولتاژ، جریان، دما و کیفیت توان
• کنترل مصرف: تنظیم خودکار منابع تغذیه برای جلوگیری از اتلاف انرژی

۲. اجزای کلیدی

• سنسورها و تجهیزات اندازه‌گیری دقیق
• واحد پردازش مرکزی با الگوریتم‌های پیشرفته تحلیل داده
• رابط کاربری و سیستم‌های ارتباطی برای کنترل از راه دور

۳. کاربردهای صنعتی

• مدیریت توان در خطوط تولید پیچیده و چندمنظوره
• کنترل منابع تغذیه اضطراری و UPS
• یکپارچه‌سازی با سیستم‌های مدیریت انرژی در ساختمان‌ها و کارخانه‌ها

۸.۴ کنترل از راه دور و نظارت (Remote Control and Monitoring)

پیشرفت فناوری‌های ارتباطی و توسعه اینترنت اشیاء (IoT)، امکان کنترل و نظارت دقیق منابع تغذیه را از فواصل دور فراهم کرده است. این قابلیت‌ها به بهبود پاسخگویی، کاهش هزینه‌های نگهداری و افزایش قابلیت اطمینان سیستم‌ها کمک می‌کنند.

۱. پروتکل‌ها و فناوری‌های ارتباطی

• Modbus: پروتکل استاندارد صنعتی برای ارتباط ساده و مطمئن
• CAN Bus: مناسب سیستم‌های دارای چندین دستگاه در شبکه
• Ethernet و TCP/IP: امکان انتقال داده با سرعت و امنیت بالا
• پروتکل‌های IoT مانند MQTT و CoAP: جهت اتصال به شبکه‌های هوشمند و مدیریت ابری

۲. سامانه‌های نظارت و مانیتورینگ

• نمایش و ثبت داده‌های ولتاژ، جریان، دما و وضعیت حفاظتی
• تحلیل داده‌ها و شناسایی زودهنگام خطاها
• ارسال هشدارهای آنی به اپراتورها

۳. امنیت سایبری

• رمزنگاری داده‌ها و ارتباطات
• کنترل دسترسی و احراز هویت کاربران
• مقابله با حملات سایبری و نفوذهای غیرمجاز

۸.۵ الگوریتم‌های بهینه‌سازی مصرف انرژی در منابع تغذیه صنعتی

بهینه‌سازی مصرف انرژی در منابع تغذیه صنعتی، نقش محوری در کاهش هزینه‌های عملیاتی و افزایش پایداری سیستم‌های برقی دارد. با افزایش پیچیدگی و تنوع بارهای صنعتی، استفاده از الگوریتم‌های هوشمند بهینه‌سازی به عنوان ابزاری کلیدی برای تحلیل و تنظیم عملکرد منابع تغذیه اهمیت یافته است.

۱. ضرورت و اهداف بهینه‌سازی

• کاهش تلفات انرژی و افزایش بهره‌وری
• افزایش عمر تجهیزات از طریق کاهش استرس حرارتی و الکتریکی
• سازگاری با استانداردهای محیط زیستی و مقررات انرژی
• تضمین پایداری شبکه و جلوگیری از افت ولتاژ و ناپایداری

۲. دسته‌بندی الگوریتم‌ها

۳. فرایند پیاده‌سازی

• جمع‌آوری داده‌های لحظه‌ای ولتاژ، جریان، دما و کیفیت توان
• تحلیل داده و مدل‌سازی مصرف انرژی
• اجرای الگوریتم‌های بهینه‌سازی برای تنظیم پارامترهای منبع تغذیه
• بازخورد و اصلاح مستمر بر اساس تغییرات شرایط بار و محیط

۴. کاربردهای صنعتی

• بهینه‌سازی مصرف در مراکز داده و سیستم‌های سروری
• مدیریت بار در خطوط تولید صنعتی با مصرف متغیر
• یکپارچه‌سازی منابع تجدیدپذیر با منابع سنتی در سیستم‌های هیبریدی
• کاهش هدررفت انرژی در سیستم‌های UPS و برق اضطراری

۵. چالش‌ها و روندهای آینده

• پیچیدگی مدل‌سازی مصرف در محیط‌های صنعتی متنوع
• نیاز به داده‌های دقیق و حجیم برای آموزش الگوریتم‌ها
• یکپارچه‌سازی با سیستم‌های کنترل موجود و شبکه‌های هوشمند
• استفاده فزاینده از یادگیری عمیق و هوش مصنوعی برای بهبود عملکرد

۸.۶ کاربردهای هوش مصنوعی در کنترل منابع تغذیه

هوش مصنوعی (AI) با ورود به حوزه منابع تغذیه صنعتی، انقلابی در بهبود عملکرد، افزایش پایداری و بهینه‌سازی مصرف انرژی ایجاد کرده است. الگوریتم‌های AI با توان پردازش بالا، قابلیت یادگیری از داده‌های بزرگ و تطبیق خودکار با شرایط متغیر، امکان کنترل هوشمند و پیش‌بینی خرابی را فراهم می‌آورند.

۱. نقش هوش مصنوعی در بهینه‌سازی عملکرد منابع تغذیه

• تحلیل پیشرفته داده‌های لحظه‌ای و تاریخی برای شناسایی الگوهای مصرف
• تنظیم دینامیک پارامترهای کنترل جهت حفظ ثبات ولتاژ و جریان
• کاهش اثر نویز و اختلالات از طریق فیلترهای هوشمند
• پیش‌بینی نقاط ضعف و خرابی پیش از وقوع با الگوریتم‌های تشخیص زودهنگام

۲. الگوریتم‌های رایج AI در منابع تغذیه

۳. کاربردهای عملی

• بهینه‌سازی مصرف انرژی در مراکز داده و خطوط تولید
• مدیریت هوشمند بارهای دینامیکی و منابع تجدیدپذیر
• پیش‌بینی و پیشگیری از خرابی در UPS و سیستم‌های برق اضطراری
• خودکارسازی نگهداری و عیب‌یابی در منابع تغذیه هوشمند

۴. چالش‌ها و آینده پژوهشی

• نیاز به داده‌های با کیفیت و حجم بالا برای آموزش مدل‌ها
• پیچیدگی پیاده‌سازی و ادغام با سیستم‌های موجود
• مسائل امنیتی و اطمینان از صحت تصمیمات AI
• توسعه الگوریتم‌های سبک‌وزن‌تر برای کاربردهای محدود منابع

هوش مصنوعی با ارائه راهکارهای هوشمند و انعطاف‌پذیر، آینده کنترل منابع تغذیه را شکل می‌دهد. توسعه و به‌کارگیری گسترده این فناوری می‌تواند منجر به افزایش چشمگیر بهره‌وری، کاهش هزینه‌ها و بهبود پایداری سیستم‌های برقی شود.

فصل 9: منابع تغذیه قابل برنامه‌ریزی (Programmable Power Supplies)

9.۱ تعاریف و مفاهیم پایه

منابع تغذیه قابل برنامه‌ریزی، نوعی از منابع تغذیه الکتریکی هستند که فراتر از یک منبع تغذیه ساده، امکان تنظیم و کنترل پارامترهای خروجی را در سطوح بسیار دقیق و پویا فراهم می‌کنند. این قابلیت باعث می‌شود که پارامترهایی مانند ولتاژ، جریان، قدرت و حتی شکل موج خروجی به صورت دقیق و بر اساس نیاز بار یا شرایط آزمایش تغییر یابند. به عبارتی، این منابع تغذیه قابلیت تطبیق لحظه‌ای با شرایط مختلف کاری دارند و معمولاً مجهز به سیستم‌های کنترلی دیجیتال پیشرفته هستند.

این نوع منابع در صنایع پیشرفته، پژوهش‌های توسعه محصول، تست‌های کیفیت و محیط‌های تولیدی کاربرد فراوانی دارند. کنترل دیجیتال، امکان ذخیره و اجرای پروفایل‌های کاری پیچیده، و ثبت داده‌های عملکردی از ویژگی‌های مهم آنها محسوب می‌شود.

9.۲ انواع منابع تغذیه قابل برنامه‌ریزی

9.۲.۱ منابع تغذیه DC قابل برنامه‌ریزی

این منابع تغذیه به صورت خاص برای تأمین ولتاژ و جریان DC با دقت بالا طراحی شده‌اند. معمولاً امکان تنظیم ولتاژ در بازه‌های وسیع (چند میلی‌ولت تا چند صد ولت) و جریان خروجی با کنترل دقیق فراهم است. این منابع اغلب دارای قابلیت حفاظت پیشرفته در برابر اضافه بار، اتصال کوتاه و شرایط غیرعادی هستند.

9.۲.۲ منابع تغذیه AC قابل برنامه‌ریزی

در کاربردهایی که نیاز به شبیه‌سازی شرایط برق ورودی متفاوت دارند، منابع تغذیه AC قابل برنامه‌ریزی توانایی تنظیم ولتاژ و فرکانس خروجی را دارند. این ویژگی امکان تست عملکرد تجهیزات در شرایط ولتاژ و فرکانس نامنظم، کاهش یا افزایش لحظه‌ای و همچنین شرایط غیرخطی را فراهم می‌آورد.

9.۲.۳ منابع تغذیه چندکاناله

برخی منابع تغذیه مجهز به چند خروجی مستقل هستند که هر کدام به صورت جداگانه برنامه‌ریزی می‌شوند. این ویژگی امکان تغذیه همزمان چند بخش از سیستم یا مدارات مختلف را با پارامترهای متفاوت فراهم می‌کند و در تست‌های پیچیده صنعتی و آزمایشگاهی کاربرد دارد.

9.۳ رابط‌های کنترلی و نرم‌افزارهای مدیریت

9.۳.۱ کنترل دستی و محلی

پنل‌های کنترلی مجهز به نمایشگرهای دیجیتال و دکمه‌های فشاری یا تاچ، امکان تنظیم دقیق پارامترهای خروجی را به صورت مستقیم و لحظه‌ای فراهم می‌کنند.

9.۳.۲ کنترل از راه دور

منابع تغذیه قابل برنامه‌ریزی اغلب از پروتکل‌های استاندارد صنعتی و کامپیوتری مانند USB، RS-232، Ethernet، GPIB و Modbus پشتیبانی می‌کنند که امکان اتصال به کامپیوترها و سیستم‌های اتوماسیون را می‌دهد.

9.۳.۳ نرم‌افزارهای مدیریت و ثبت داده

این نرم‌افزارها قابلیت تنظیم پروفایل‌های مختلف کاری، مانیتورینگ همزمان چندین پارامتر، ثبت تاریخچه عملکرد و آنالیز دقیق داده‌ها را ارائه می‌دهند. در محیط‌های آزمایشگاهی و صنعتی، این امکان به بهینه‌سازی فرآیندها و افزایش کیفیت تولید کمک شایانی می‌کند.

فصل 10: منابع تغذیه اضطراری (Uninterruptible Power Supplies – UPS)

10.۱ تعاریف و اهمیت منابع تغذیه اضطراری

در صنایع برق و سیستم‌های حساس، حفظ پایداری و قطع‌ناپذیری تأمین انرژی الکتریکی از اهمیت بسیار بالایی برخوردار است. منابع تغذیه اضطراری (UPS) به‌عنوان یکی از کلیدی‌ترین تجهیزات، تضمین می‌کنند که در صورت قطعی یا اختلال در برق ورودی، توان مورد نیاز بارهای حیاتی بدون وقفه تأمین شود. این سیستم‌ها علاوه بر تأمین برق اضطراری، به کاهش نوسانات ولتاژ، اصلاح شکل موج و حفاظت در برابر اختلالات الکتریکی نیز می‌پردازند.

از منظر تخصصی، UPSها سیستم‌هایی پیچیده و چندوجهی هستند که ترکیبی از منابع انرژی، مبدل‌ها، کنترل‌کننده‌ها و سیستم‌های حفاظتی را در یک واحد جمع می‌کنند تا عملکردی قابل اعتماد و دقیق ارائه دهند.

10.۲ انواع UPS و ساختارهای عملکرد

UPSها به‌طور کلی در سه دسته اصلی طبقه‌بندی می‌شوند که هر کدام بسته به نوع کاربرد، شرایط محیطی و نیازهای حفاظتی، مزایا و محدودیت‌های خاص خود را دارند:

• UPS Offline (Standby):
  در این نوع سیستم‌ها، برق ورودی مستقیماً به بار منتقل می‌شود و در صورت قطع برق، UPS با استفاده از باتری‌ها وارد عمل شده و تغذیه را از طریق اینورتر انجام می‌دهد. این ساختار ساده و مقرون به صرفه است، اما زمان انتقال (Transfer Time) باعث وقفه کوتاه در تأمین انرژی می‌شود.
• UPS Line-Interactive:
  در این سیستم‌ها علاوه بر قابلیت‌های UPS Offline، امکان تنظیم خودکار ولتاژ ورودی (AVR) وجود دارد که نوسانات کوچک ولتاژ را اصلاح می‌کند. این ساختار برای شرایطی که برق ورودی با نوسانات ولتاژی متوسط روبرو است، مناسب است و انتقال به حالت باتری سریع‌تر صورت می‌گیرد.
• UPS Online (Double Conversion):
  در این ساختار، برق ورودی ابتدا به DC تبدیل شده و سپس دوباره به AC بازسازی می‌شود، به‌طوری‌که بار همیشه از طریق اینورتر تغذیه می‌شود. این روش بالاترین سطح پایداری، بدون انتقال زمان و کمترین نویز و اختلال را فراهم می‌آورد، که برای تجهیزات حساس و حیاتی کاربرد دارد.

10.۳ اجزای کلیدی و عملکرد تخصصی

UPSها از بخش‌های متعددی تشکیل شده‌اند که هماهنگی دقیق آنها تضمین‌کننده عملکرد مطمئن سیستم است:

• باتری‌ها: مهم‌ترین منبع انرژی ذخیره شده، معمولاً باتری‌های سرب اسیدی، لیتیوم-یون یا نیکل-کادمیوم، با ویژگی‌های شارژ سریع، عمر طولانی و قابلیت اطمینان بالا.
• اینورتر: تبدیل DC به AC با کیفیت موج سینوسی، که باید کمترین اعوجاج هارمونیکی و نویز را داشته باشد.
• شارژر باتری: مدیریت هوشمند شارژ باتری با کنترل جریان و ولتاژ جهت افزایش عمر و کارایی باتری.
• مدار کنترل و مانیتورینگ: پردازشگرهای پیشرفته جهت تشخیص وضعیت برق ورودی، باتری و بار، اعمال الگوریتم‌های حفاظتی و ارائه اطلاعات به کاربر.
• سیستم حفاظتی: شامل حفاظت در برابر اضافه بار، اتصال کوتاه، اضافه ولتاژ و حرارت، که در سطح سخت‌افزاری و نرم‌افزاری پیاده‌سازی می‌شوند.

10.۴ روش‌های ذخیره انرژی و باتری‌ها

انتخاب نوع و تکنولوژی باتری نقش اساسی در عملکرد UPS دارد. باتری‌های سرب اسیدی با هزینه پایین و قابلیت اطمینان بالا، رایج‌ترین نوع هستند اما وزن زیاد و نگهداری دوره‌ای نیاز دارند. باتری‌های لیتیوم-یون با چگالی انرژی بالاتر، طول عمر بیشتر و وزن کمتر، در سیستم‌های پیشرفته‌تر به کار می‌روند. طراحی مدار شارژ و سیستم‌های محافظ باتری نیز باید به دقت انجام شود تا عمر مفید باتری حداکثر شود.

10.۵ حفاظت‌ها و مدیریت بار در UPS

UPSها باید در برابر شرایط بحرانی مانند اضافه جریان، افزایش دما، نوسانات شدید ولتاژ و فرکانس، و خطاهای داخلی مقاومت کنند. الگوریتم‌های کنترل هوشمند و سخت‌افزارهای محافظتی، در شناسایی و واکنش به این شرایط نقش کلیدی دارند. علاوه بر این، سیستم‌های مانیتورینگ لحظه‌ای و گزارش‌گیری به اپراتورها امکان تصمیم‌گیری سریع و پیشگیرانه را می‌دهند.

10.۶ کاربردهای صنعتی و حساس

UPSها در مراکز داده، بیمارستان‌ها، سیستم‌های مخابراتی، خطوط تولید صنعتی و هر جایی که قطع برق می‌تواند خسارات مالی و جانی به دنبال داشته باشد، کاربرد دارند. انتخاب نوع UPS و طراحی سیستم با توجه به نیاز بار و شرایط محیطی، نقش تعیین‌کننده‌ای در کارایی و قابلیت اطمینان دارد.

10.۷ چالش‌ها و روندهای نوین در طراحی UPS

صنعت UPS با پیشرفت‌های فناوری باتری، الکترونیک قدرت و کنترل دیجیتال در حال تحول است. افزایش بهره‌وری انرژی، کاهش ابعاد و وزن، بهبود هوشمندی سیستم و سازگاری با شبکه‌های برق هوشمند از اهداف اصلی توسعه نسل‌های جدید UPS است.

فصل 11: منابع تغذیه در سیستمهای انرژی تجدید پذیر

11.۱ نقش منابع تغذیه در انرژی‌های تجدیدپذیر

انرژی‌های تجدیدپذیر نظیر انرژی خورشیدی و بادی به عنوان جایگزین‌های پایدار و سازگار با محیط زیست برای منابع انرژی فسیلی شناخته شده‌اند. منابع تغذیه در این سیستم‌ها نقش حیاتی در تبدیل، تنظیم و انتقال انرژی تولید شده دارند. طراحی منابع تغذیه با توجه به ماهیت متغیر انرژی ورودی و نیاز به کیفیت و پایداری انرژی خروجی، از پیچیدگی‌های خاصی برخوردار است که در ادامه به تفصیل بررسی می‌شود.

11.۲ انواع منابع تغذیه در سیستم‌های خورشیدی

سیستم‌های خورشیدی عموماً شامل پنل‌های فتوولتائیک (PV)، مبدل‌های DC-DC، اینورترهای AC و سیستم‌های ذخیره انرژی هستند. منابع تغذیه در این سیستم‌ها به ویژه مبدل‌های DC-DC (مانند MPPT) وظیفه تنظیم ولتاژ و جریان را به عهده دارند تا بیشینه انرژی استخراج شود. همچنین این منابع باید در برابر تغییرات سریع تابش خورشید و شرایط محیطی مقاوم باشند.

11.۳ منابع تغذیه در توربین‌های بادی

توربین‌های بادی انرژی مکانیکی را به برق تبدیل می‌کنند که معمولاً نیازمند منابع تغذیه و مبدل‌های قدرت برای تنظیم ولتاژ و فرکانس خروجی است. منابع تغذیه باید قابلیت مدیریت نوسانات سرعت باد و تغییرات بار را داشته باشند و با شبکه برق هماهنگ شوند. در این بخش، طراحی مبدل‌های AC-DC و DC-AC برای بهینه‌سازی انتقال انرژی اهمیت ویژه‌ای دارد.

11.۴ ذخیره‌سازی انرژی و مبدل‌های DC-DC مخصوص

ذخیره‌سازی انرژی در باتری‌ها و سیستم‌های پیشرفته مانند سوپرکاپاسیتورها نیازمند منابع تغذیه خاصی است که بتوانند شارژ و دشارژ بهینه و با حداقل تلفات را انجام دهند. مبدل‌های DC-DC نقش کلیدی در مدیریت انرژی بین منابع تولید، ذخیره و مصرف ایفا می‌کنند. طراحی این مبدل‌ها باید به گونه‌ای باشد که عملکرد پایداری در شرایط متغیر داشته و عمر مفید باتری را افزایش دهد.

11.۵ چالش‌ها و الزامات طراحی منابع تغذیه در انرژی‌های تجدیدپذیر

• پایداری در برابر نوسانات ورودی: تغییرات شدید ولتاژ و جریان ناشی از شرایط محیطی باید به خوبی مدیریت شود.
• راندمان بالا: به دلیل اهمیت حفظ انرژی در سیستم‌های تجدیدپذیر، منابع تغذیه باید دارای راندمان بسیار بالا باشند.
• حفاظت در برابر شرایط نامطلوب: وجود حفاظت‌های الکتریکی و حرارتی جهت جلوگیری از آسیب به سیستم.
• انطباق با شبکه برق: هماهنگی با استانداردهای برق شبکه و قابلیت کار در حالت جزیره‌ای (Island Mode).

11.۶ کاربردهای صنعتی و روندهای نوین

با رشد چشمگیر انرژی‌های تجدیدپذیر در صنایع برق، منابع تغذیه تخصصی برای مزارع خورشیدی، توربین‌های بادی کوچک و بزرگ، و سیستم‌های هیبریدی توسعه یافته‌اند. فناوری‌هایی مانند کنترل دیجیتال پیشرفته، استفاده از نیمه‌رساناهای توان بالا (مانند SiC و GaN) و سیستم‌های هوشمند مدیریت انرژی، روندهای نوینی هستند که در بهبود عملکرد و افزایش قابلیت اطمینان این منابع نقش مهمی ایفا می‌کنند.
