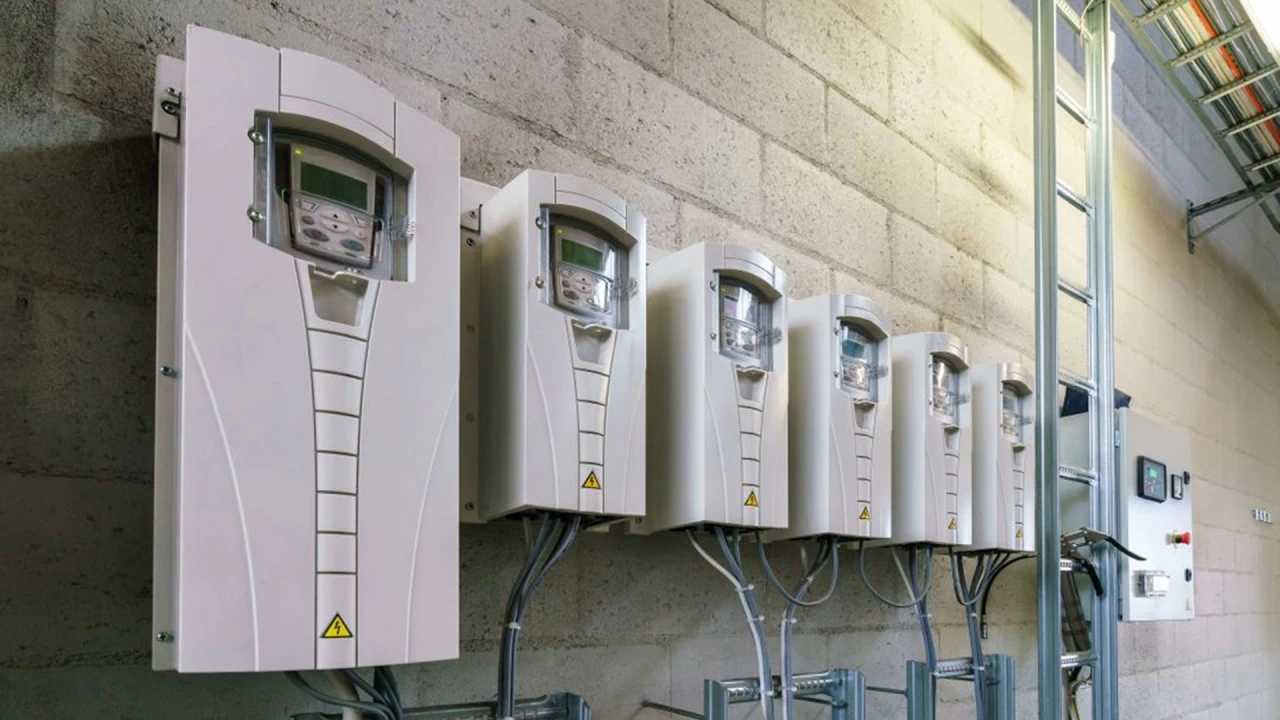

آموزش نصب و سیم کشی اینورتر به زبان ساده
تصور کنید موتور الکتریکی شما شبیه یک اسب پرقدرت است که توان بالایی دارد، اما اگر افسار درستی برایش نداشته باشید، یا به دیوار می‌کوبد یا خیلی زود از نفس می‌افتد. اینورتر همان افسار هوشمندی است که نه‌تنها قدرت را کنترل می‌کند، بلکه باعث می‌شود اسبِ آهنی شما دقیقاً به اندازه‌ای که لازم است حرکت کند. اما نکته مهم این است که حتی بهترین افسار هم اگر به درستی بسته نشود، کارایی خود را از دست می‌دهد.
در دنیای برق و صنعت، نصب نادرست اینورتر می‌تواند همان‌قدر خطرناک باشد که بستن اشتباه ترمز در یک ماشین مسابقه‌ای. از سوختن موتور گرفته تا ایجاد شوک‌های الکتریکی، همه و همه نتیجه یک سیم‌کشی غیراصولی است. به همین دلیل، یادگیری آموزش نصب اینورتر نه یک مهارت لوکس، بلکه یک ضرورت حیاتی است.
در این راهنمای گام‌به‌گام، با زبانی ساده و تصویری، شما را از انتخاب ابزار مناسب گرفته تا اولین تست و حتی رفع ایرادات اولیه همراهی می‌کنیم. پس کمربند ایمنی‌تان را ببندید، ابزارها را آماده کنید و بیایید با هم یک اینورتر را به‌درستی و با اطمینان کامل راه‌اندازی کنیم.
برای درک عمیق‌تر عملکرد و ساختار این تجهیزات، می‌توانید پیش از شروع، نگاهی به دانشنامه اینورتر بیندازید.
ابزار و تجهیزات مورد نیاز نصب و سیم‌کشی اینورتر
قبل از اینکه حتی یک پیچ را باز کنید، داشتن ابزار و تجهیزات کامل و استاندارد مهم‌ترین قدم است. نبود حتی یک وسیله کوچک می‌تواند کل فرآیند نصب را متوقف کند یا باعث خطای جدی شود. در ادامه یک لیست جامع برای آموزش نصب اینورتر آماده کردیم:
- پیچ‌گوشتی دوسو و چهارسو
برای باز و بسته کردن ترمینال‌ها و کاور دستگاه. بهتر است مدل عایق‌دار و دسته ارگونومیک استفاده کنید تا دست‌تان خسته نشود و خطر برق‌گرفتگی کم شود. - سیم‌چین و سیم‌لخت‌کن
برای برش کابل‌ها و برداشتن روکش سیم‌ها بدون آسیب به رشته‌های داخلی. - مولتی‌متر دیجیتال یا آنالوگ
جهت تست ولتاژ، جریان و اطمینان از سالم بودن اتصالات قبل و بعد از راه‌اندازی. - دستکش عایق برق
یک وسیله ضروری برای جلوگیری از خطر برق‌گرفتگی، مخصوصاً در محیط‌های صنعتی با ولتاژ بالا. - کابل‌های استاندارد قدرت و فرمان
کابل‌های قدرت برای اتصال ورودی و خروجی اینورتر، و کابل‌های فرمان برای ورودی/خروجی کنترلی مانند سنسورها و کلیدها. - سرسیم و ترمینال فشرده (Lug)
برای محکم کردن اتصال کابل‌ها به ترمینال اینورتر و جلوگیری از شل شدن در اثر لرزش یا جریان بالا. - پرس سرسیم (Crimping Tool)
ابزاری برای نصب دقیق سرسیم‌ها روی کابل‌ها بدون آسیب به رشته‌ها. - بست کمربندی(Cable Tie)
جهت مرتب‌سازی کابل‌ها داخل تابلو برق و جلوگیری از گره خوردن یا فشار روی سیم‌ها. - چسب برق با کیفیت
برای عایق‌کاری و ایمن‌سازی محل‌های برش یا اتصال کابل‌ها. - تابلو برق یا جعبه حفاظتی
مخصوصاً اگر نصب در محیط‌های مرطوب، گردوغباردار یا صنعتی انجام می‌شود. - دفترچه راهنمای اینورتر
هر مدل اینورتر ممکن است چیدمان ترمینال‌ها و تنظیمات متفاوتی داشته باشد؛ همیشه آن را دم دست نگه دارید. - چراغ پیشانی یا نور قابل حمل
برای کار در محیط‌های کم‌نور یا داخل تابلو برق‌های بسته. - آچار بکس یا آچار فرانسه کوچک
در صورت نیاز به باز یا بسته کردن پیچ و مهره‌های اتصال شاسی یا قطعات جانبی.
نکته حرفه‌ای: اگر پروژه نصب در یک سایت بزرگ یا صنعتی انجام می‌شود، بهتر است یک کیف ابزار تخصصی برق‌کاران همراه داشته باشید تا همه تجهیزات یکجا و منظم باشند.
| نام ابزار | کاربرد |
| پیچ‌گوشتی دوسو و چهارسو | باز و بسته کردن ترمینال‌ها و کاور دستگاه |
| سیم‌چین و سیم‌لخت‌کن | برش کابل‌ها و برداشتن روکش سیم‌ها |
| مولتی‌متر دیجیتال یا آنالوگ | تست ولتاژ، جریان و سالم بودن اتصالات |
| دستکش عایق برق | محافظت در برابر برق‌گرفتگی |
| کابل‌های استاندارد قدرت و فرمان | انتقال برق و سیگنال بین اینورتر و تجهیزات |
| سرسیم و ترمینال فشرده (Lug) | اتصال ایمن کابل‌ها به ترمینال |
| پرس سرسیم (Crimping Tool) | نصب دقیق سرسیم‌ها روی کابل‌ها |
| بست کمربندی (Cable Tie) | مرتب‌سازی و فیکس کردن کابل‌ها |
| چسب برق با کیفیت | عایق‌کاری محل‌های برش یا اتصال |
| تابلو برق یا جعبه حفاظتی | محافظت از اینورتر در محیط‌های صنعتی |
| دفترچه راهنمای اینورتر | شناخت دقیق ترمینال‌ها و تنظیمات |
| چراغ پیشانی یا نور قابل حمل | نوردهی هنگام کار در محیط تاریک |
| آچار بکس یا آچار فرانسه کوچک | باز و بسته کردن پیچ و مهره‌های شاسی |
مراحل نصب اینورتر
فرآیند نصب اینورتر چیزی شبیه اسمبل کردن یک سیستم حساس الکترونیکی است؛ هر قطعه باید دقیقاً در جای خود قرار گیرد، و هر اتصال باید با رعایت اصول ایمنی انجام شود. در این بخش، مراحل نصب را به‌صورت گام‌به‌گام بررسی می‌کنیم.
اینفوگرافی مراحل نصب اینورتر
1. آماده‌سازی محیط نصب
قبل از هر چیز، محل نصب اینورتر را بررسی کنید:
- تهویه مناسب: اینورتر هنگام کار گرما تولید می‌کند، پس باید در فضایی با جریان هوای کافی نصب شود.
- عدم وجود رطوبت و گردوغبار زیاد: این موارد می‌توانند به بردهای داخلی آسیب بزنند.
- دسترسی آسان: محل نصب باید به گونه‌ای باشد که دسترسی به ترمینال‌ها و نمایشگر آسان باشد.
2. اتصال ورودی برق
گام اول: شناسایی ورودی دستگاه
- معمولاً ترمینال‌های ورودی اینورتر با علامت L / N برای تک‌فاز و R / S / T برای سه‌فاز مشخص می‌شوند.
- حتماً دفترچه راهنمای اینورتر را برای اطمینان مطالعه کنید.
گام دوم: کابل‌کشی ورودی
- از کابل‌های استاندارد متناسب با توان اینورتر استفاده کنید.
- فیوز یا کلید محافظ جان را قبل از ورودی اینورتر نصب کنید تا در صورت بروز اتصال کوتاه یا نوسان، دستگاه و اپراتور ایمن بمانند.
گام سوم: اتصال زمین (ارت)
- اتصال سیم ارت به ترمینال مخصوص زمین اینورتر ضروری است تا از خطر برق‌گرفتگی و آسیب به دستگاه جلوگیری شود.
3. اتصال خروجی به موتور
گام اول: شناسایی ترمینال‌های خروجی
- معمولاً با حروف U / V / W مشخص می‌شوند.
گام دوم: کابل‌کشی خروجی
- از کابل‌های قدرت با سطح مقطع مناسب استفاده کنید (مطابق جدول مشخصات فنی اینورتر).
- مطمئن شوید که مسیر کابل‌کشی بدون خم‌های تیز و فشار بیش از حد باشد.
گام سوم: بررسی جهت چرخش موتور
- پس از اولین تست، اگر جهت چرخش موتور برعکس بود، کافیست دو کابل از ترمینال‌های خروجی را جابه‌جا کنید.
4. اتصال کابل‌های فرمان و کنترلی (در صورت نیاز)
- این بخش شامل ورودی‌های دیجیتال، آنالوگ، و خروجی‌های رله‌ای است.
- می‌توانید دکمه‌های استارت/استاپ، پتانسیومتر برای کنترل سرعت، یا سنسورهای حفاظتی را وصل کنید.
5. راه‌اندازی اولیه و تست عملکرد
گام اول: روشن کردن دستگاه
- بعد از اطمینان از صحت تمام اتصالات، کلید برق ورودی را بزنید.
گام دوم: تنظیمات اولیه
- فرکانس پایه، ولتاژ خروجی و پارامترهای حفاظتی را طبق نیاز پروژه تنظیم کنید.
- این مرحله در هر برند اینورتر ممکن است متفاوت باشد، بنابراین حتماً از دفترچه راهنمای همان مدل استفاده کنید.
تنظیمات اولیه اینورتر کیو پاور
گام سوم: تست با بار سبک
- ابتدا با سرعت پایین و بدون بار کامل موتور را راه‌اندازی کنید.
- ولتاژ و جریان خروجی را با مولتی‌متر بررسی کنید.
نکته مهم: در تمام مراحل نصب، از دستکش عایق برق و ابزار ایمن استفاده کنید و اگر تجربه کافی ندارید، از یک تکنسین مجرب کمک بگیرید.
نکات ایمنی در نصب اینورتر
نصب اینورتر بدون رعایت اصول ایمنی، مثل راه رفتن روی لبه یک پرتگاه با چشم‌های بسته است! یک اشتباه کوچک می‌تواند به سوختن تجهیزات یا حتی خطر جانی منجر شود. پس بهتر است این چک‌لیست ایمنی را قبل و حین نصب به‌دقت دنبال کنید.
1. قطع کامل برق قبل از شروع کار
- حتماً برق ورودی را از تابلو برق قطع کنید و برای اطمینان، فیوز یا کلید محافظ را در حالت قطع قرار دهید.
- هرگز روی مدار زنده کار نکنید، حتی اگر فکر می‌کنید “فقط یک لحظه” است.
2. استفاده از تجهیزات ایمنی فردی
- دستکش عایق برق برای جلوگیری از برق‌گرفتگی.
- عینک ایمنی برای محافظت از چشم در برابر جرقه یا پرتاب ذرات.
- کفش‌های عایق یا ایمنی با زیره غیر رسانا.
3. رعایت استاندارد کابل‌کشی
- کابل‌ها نباید در مجاورت لوله‌های آب یا مکان‌های مرطوب عبور کنند.
- از کابل‌های استاندارد با سطح مقطع مناسب استفاده کنید.
- سیم‌کشی قدرت و فرمان را جدا از هم انجام دهید تا نویز الکترومغناطیسی باعث اختلال نشود.
4. اتصال صحیح به زمین (ارت)
- یکی از مهم‌ترین اصول ایمنی، اتصال ارت به اینورتر است.
- نبود ارت می‌تواند باعث برق‌گرفتگی، عملکرد ناپایدار یا آسیب شدید به دستگاه شود.
5. رعایت فاصله از تجهیزات دیگر
- اینورتر را حداقل با فاصله ۱۰ تا ۱۵ سانتی‌متر از دیوار یا تجهیزات دیگر نصب کنید تا تهویه مناسب انجام شود.
- از نصب اینورتر در مجاورت منابع حرارتی یا تابش مستقیم خورشید خودداری کنید.
6. تست نهایی قبل از بارگذاری کامل
- بعد از پایان نصب، دستگاه را بدون بار کامل روشن کنید و عملکرد آن را بسنجید.
- اگر صدای غیرعادی، لرزش یا بوی سوختگی حس کردید، بلافاصله دستگاه را خاموش کنید.
7. پیروی از دفترچه راهنمای سازنده
- هر برند اینورتر ممکن است چینش ترمینال‌ها یا تنظیمات خاص خود را داشته باشد.
- استفاده از دستورالعمل رسمی، بهترین راه برای جلوگیری از خطاهای نصب است.
هشدار: نصب غیر اصولی اینورتر نه تنها می‌تواند باعث سوختن IGBTها و بورد کنترل شود، بلکه ممکن است گارانتی دستگاه را باطل کند.
تست عملکرد و عیب یابی اولیه نصب و سیم کشی اینورتر
بعد از نصب و سیم‌کشی اینورتر، مرحله بسیار مهمی که نباید از آن غافل شد، تست عملکرد دستگاه و شناسایی هرگونه مشکل احتمالی است. این مرحله به شما کمک می‌کند از سالم بودن اتصالات، تنظیمات اولیه و عملکرد صحیح اینورتر اطمینان حاصل کنید و در صورت وجود نقص، پیش از وارد شدن به شرایط کاری واقعی، آنها را برطرف نمایید.
1. بررسی ولتاژ و اتصالات ورودی
- با استفاده از مولتی‌متر دیجیتال، ولتاژ ورودی اینورتر را در ترمینال‌های L/N یا R/S/T اندازه‌گیری کنید. مقدار ولتاژ باید مطابق با مشخصات فنی اینورتر و برق شبکه باشد (مثلاً 220 ولت تک‌فاز یا 380 ولت سه‌فاز).
- همچنین از اتصال صحیح سیم ارت و نبود اتصال کوتاه یا سیم‌های شل اطمینان حاصل کنید.
2. راه‌اندازی اولیه بدون بار
- اینورتر را روشن کنید و موتور را در سرعت پایین (مثلاً ۱۰٪ سرعت نامی) راه‌اندازی کنید.
- این کار باعث می‌شود تا اگر مشکلی در تنظیمات یا اتصالات وجود داشته باشد، قبل از وارد شدن بار کامل، مشخص شود.
3. بررسی جهت چرخش موتور
- جهت چرخش موتور را کنترل کنید. اگر برعکس بود، کافی است دو فاز خروجی (مثلاً U و V) را جابه‌جا کنید.
- این مرحله برای جلوگیری از آسیب مکانیکی به سیستم بسیار حیاتی است.
4. اندازه‌گیری جریان و ولتاژ خروجی
- با مولتی‌متر یا کلمپ آمپرمتر، جریان و ولتاژ خروجی اینورتر را بررسی کنید. این مقادیر باید در محدوده استاندارد اعلام شده در دفترچه راهنما باشند.
- جریان بیش از حد می‌تواند نشان‌دهنده مشکلاتی مثل اضافه بار یا اتصال کوتاه باشد.
5. بررسی خطاها و آلارم‌ها
- در صورت نمایش هرگونه خطا یا آلارم روی پنل اینورتر، سریعا به دفترچه راهنما مراجعه کنید.
- خطاهای رایج شامل Over Voltage (ولتاژ بیش از حد)، Under Voltage (کمبود ولتاژ)، Over Current (جریان زیاد) و Thermal Overload (بار حرارتی زیاد) هستند.
- رفع سریع این خطاها از آسیب دیدن قطعات داخلی جلوگیری می‌کند.
6. تست عملکرد در بار کامل
- پس از اطمینان از عملکرد صحیح در سرعت پایین، موتور را با بار واقعی (مصرف‌کننده اصلی) راه‌اندازی کنید.
- بررسی کنید که موتور در بار کامل به صورت پایدار و بدون نوسان کار کند.
- هرگونه صدای غیرطبیعی، لرزش یا گرمای بیش از حد باید مورد بررسی و رفع قرار گیرد.
7. عیب‌یابی اولیه در صورت بروز مشکل
- اگر موتور روشن نمی‌شود، مجدداً اتصالات ورودی و خروجی را کنترل کنید.
- در صورت نمایش خطاهای مرتبط با سنسورها یا فرمان‌ها، کابل‌ها و اتصالات آنها را بررسی کنید.
- از سالم بودن فیوزها و قطع‌کننده‌ها اطمینان حاصل کنید.
- در نهایت، اگر مشکل حل نشد، با پشتیبانی فنی سازنده اینورتر تماس بگیرید.
💡 نکته کاربردی: همیشه پس از نصب اینورتر یک گزارش تست اولیه تهیه کنید که شامل تاریخ، نتایج ولتاژ و جریان، خطاهای احتمالی و اقدامات انجام شده باشد. این گزارش برای نگهداری و پشتیبانی‌های بعدی بسیار مفید است.
برای آشنایی با ایراداتی که ممکن است هنگام تست یا کارکرد پیش بیاید، حتماً مقاله عیب یابی مشکلات رایج اینورتر را بخوانید.
در این مقاله مراحل نصب و سیم‌کشی اینورتر را به زبان ساده بررسی کردیم، اما برای دسترسی به اطلاعات دقیق‌تر درباره نقشه نصب اینورتر، حفاظت‌ها، و تنظیمات پیشرفته توصیه می‌کنیم به دانشنامه تخصصی اینورتر (همه چیز درباره اینورتر) مراجعه کنید.
همچنین برای افزایش عمر و کاهش خرابی‌ها، مطالعه مقاله نگهداری اینورتر پیشنهاد می‌شود.
