فصل 1: مقدمه تخصصی و تعاریف پایه آداپتور

1.1 آداپتور چیست ؟ تعریف تخصصی آداپتور

آداپتور در حوزه مهندسی برق و الکترونیک، دستگاه یا مداری است که وظیفه تبدیل انرژی الکتریکی را از یک شکل، سطح ولتاژ یا جریان به شکل دیگر، با مشخصات مورد نیاز بار، بر عهده دارد. به طور تخصصی، آداپتور معمولاً به تجهیزی اطلاق می‌شود که منبع تغذیه را از یک منبع ولتاژ AC یا DC به ولتاژ و جریان مشخص و پایدار برای تغذیه دستگاه‌های الکترونیکی فراهم می‌کند. این تبدیل شامل کاهش یا افزایش ولتاژ، تغییر نوع جریان( AC به DC یا برعکس) و تنظیم کیفیت سیگنال خروجی است.

در تعاریف صنعتی، آداپتور می‌تواند شامل انواع متعددی از مبدل‌های قدرت مانند مبدل‌های خطی (Linear Regulators)، مبدل‌های سوئیچینگ (Switching Regulators)، و حتی آداپتورهای خاص طراحی شده برای کاربردهای ویژه باشد.

1.2 وظیفه آداپتور چیست ؟ جایگاه آداپتور در سیستم‌های قدرت و الکترونیک قدرت

آداپتور به عنوان یکی از اجزای حیاتی سیستم‌های تأمین انرژی، نقش کلیدی در تضمین عملکرد صحیح و پایدار تجهیزات الکترونیکی ایفا می‌کند. کیفیت و دقت تبدیل انرژی توسط آداپتور، مستقیماً بر کارایی، عمر مفید و ایمنی دستگاه‌های مصرف‌کننده تاثیرگذار است.

از دیدگاه طراحی سیستم‌های قدرت، انتخاب و به‌کارگیری آداپتور متناسب با نیازهای بار، شامل پارامترهای ولتاژ، جریان، رگولاسیون، نویز و حفاظت‌ها، یکی از مراحل کلیدی در مهندسی سیستم‌های الکتریکی است.

1.3 مروری بر تاریخچه و روند تکامل فناوری آداپتور

• در نخستین دوره‌های توسعه تجهیزات الکترونیکی، منابع تغذیه ساده با استفاده از ترانسفورماتورهای خطی و رگولاتورهای ساده ساخته می‌شدند.
• با افزایش پیچیدگی و نیاز به بهره‌وری بالاتر، مبدل‌های سوئیچینگ جایگزین مبدل‌های خطی شدند که موجب کاهش حجم، وزن و تلفات انرژی گردید.
• توسعه فناوری‌های نیمه‌هادی مانند ماسفت‌ها و آی‌سی‌های کنترل، امکانات پیشرفته‌ای برای کنترل دقیق‌تر و حفاظت فراهم کرد.
• در دهه‌های اخیر، فناوری‌های نوین مانند استفاده از نیمه‌هادی‌های نسل جدید (مثل GaN و SiC)، هوشمندسازی و اتصال به شبکه‌های اینترنت اشیا، روندهای جدید در طراحی و بهبود آداپتورها را شکل داده‌اند.

فصل ۲: مبانی عملکرد و ساختار آداپتور

2.1 دسته‌بندی تخصصی آداپتورها

آداپتورها به صورت کلی بر اساس ساختار داخلی و روش تبدیل انرژی به چند دسته اصلی تقسیم می‌شوند:

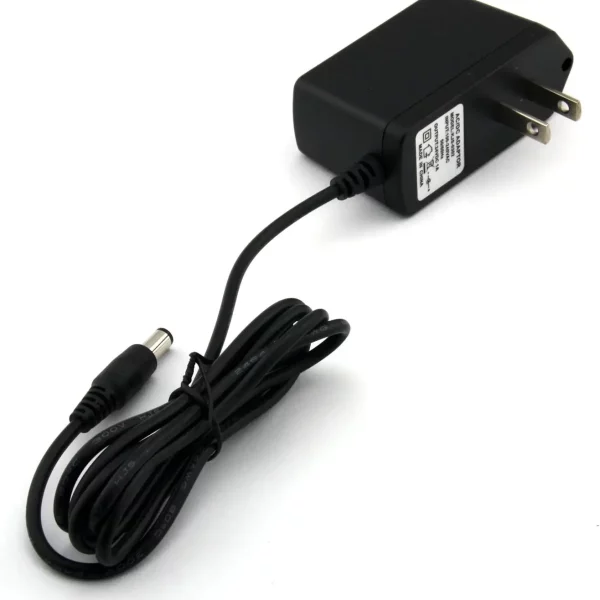

• آداپتورهای خطی (Linear Adapters): که تبدیل ولتاژ به صورت مستقیم و با استفاده از رگولاتورهای خطی انجام می‌شود.

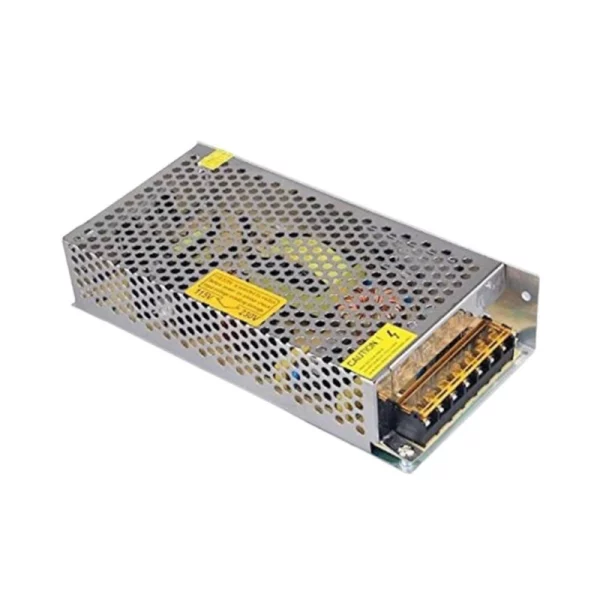

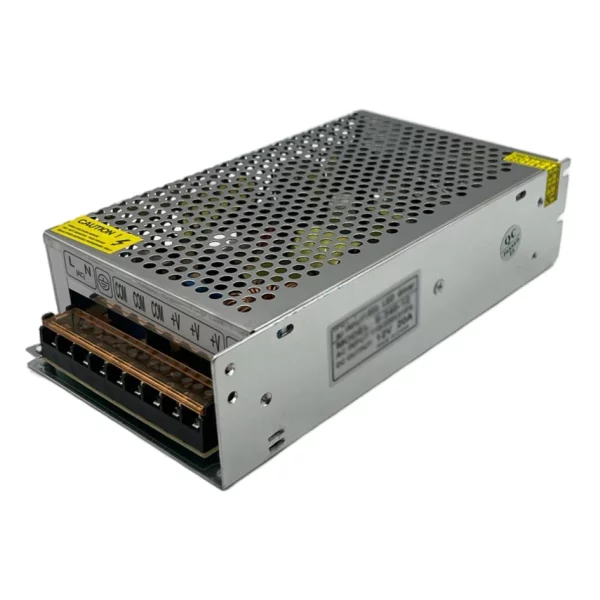

• آداپتورهای سوئیچینگ (Switching Adapters): که از مدولاتورهای سوئیچینگ و مبدل‌های DC-DC بهره می‌برند.

• آداپتورهای ترکیبی یا هیبرید: ترکیبی از دو فناوری فوق برای بهبود عملکرد.
• آداپتورهای خاص: مانند آداپتورهای قابل حمل، شارژرهای USB-PD، آداپتورهای پزشکی با استانداردهای خاص و غیره.

هر دسته‌بندی از نظر ساختار داخلی، عملکرد و کاربرد ویژگی‌های منحصربه‌فردی دارد که در ادامه بررسی می‌شود.

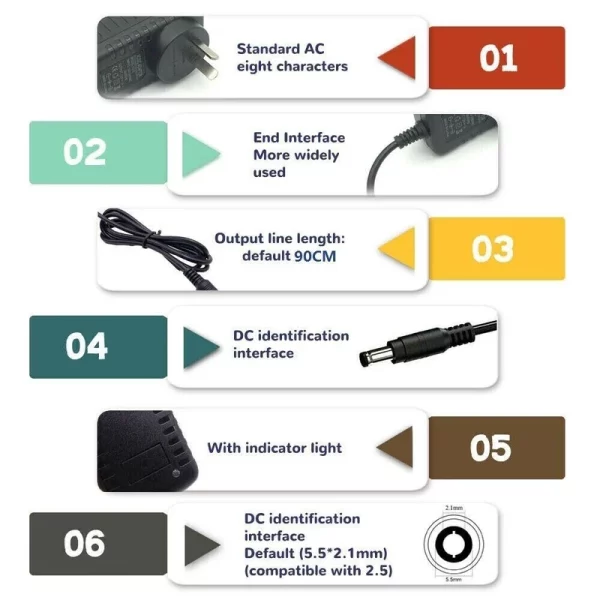

2.2 ساختار کلی آداپتور و اجزای تشکیل‌دهنده آداپتور

یک آداپتور به طور کلی از چند بخش یا مدار اصلی تشکیل شده که هر کدام نقش تخصصی در تبدیل، تنظیم و حفاظت انرژی دارند. این اجزا عبارتند از:

2.3 توضیح تخصصی هر جزء و نقش آن در عملکرد آداپتور

2.3.1 ورودی AC/DC و یکسوکننده

• ورودی AC: در آداپتورهای معمولی، منبع انرژی معمولا برق شهری AC با فرکانس 50 یا 60 هرتز است. ابتدا، فیوزها برای جلوگیری از جریان‌های اضافه وارد مدار می‌شوند و پس از آن فیلترهای EMI (Electromagnetic Interference) به منظور کاهش نویزهای الکترومغناطیسی، ورود به سیستم حذف می‌شوند.
• یکسوکننده: پل دیود چهار قطبی، با ترکیب دیودهای سیلیکونی، ولتاژ AC را به DC تبدیل می‌کند. عملکرد صحیح این بخش، کلید کارایی بعدی مدار است زیرا هر نویز یا نوسان در اینجا می‌تواند کیفیت خروجی را تحت تاثیر قرار دهد.

2.3.2 فیلترهای اولیه

• این بخش عمدتا متشکل از خازن‌های الکترولیتی با ظرفیت بالا و گاهی اندوکتور است که وظیفه صاف کردن موج خروجی یکسو شده را بر عهده دارند. در واقع، آنها ریپل (نوسانات ولتاژ DC) را کاهش می‌دهند تا ولتاژ یکنواخت‌تری برای بخش رگولاتور فراهم شود.

2.3.3 مدار رگولاتور (تنظیم ولتاژ)

• در آداپتورهای خطی، رگولاتورهای سری یا رگولاتورهای خطی بر پایه ترانزیستورهای دو قطبی یا ماسفت‌ها، ولتاژ را با افت انرژی به سطح مطلوب کاهش می‌دهند. گرچه ساختار ساده است، اما بازده انرژی پایین و گرمای زیادی تولید می‌کند.
• در آداپتورهای سوئیچینگ، از آی‌سی‌های کنترل PWM (Pulse Width Modulation) استفاده می‌شود که با سوئیچ کردن سریع عناصر نیمه‌هادی (مثل ماسفت‌ها) در فرکانس بالا، توان را به صورت کارآمدتر تبدیل می‌کنند. این نوع آداپتورها از ترانسفورماتورهای فرکانس بالا برای کاهش ولتاژ استفاده می‌کنند که ابعاد و وزن را کاهش می‌دهد.

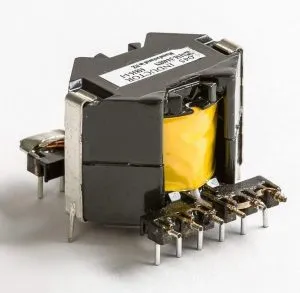

2.3.4 ترانسفورماتور فرکانس بالا (فقط در آداپتور سوئیچینگ)

• ترانسفورماتورهای سوئیچینگ به دلیل عملکرد در فرکانس‌های بالاتر (معمولاً چند ده کیلوهرتز تا چند مگاهرتز) بسیار کوچکتر و سبک‌تر از ترانسفورماتورهای معمولی 50/60 هرتز هستند. این ویژگی موجب افزایش بازده و کاهش نویز می‌شود.

2.3.5 مدار محافظت

• این بخش از اهمیت بالایی برخوردار است و شامل مدارهای حفاظتی متعددی است:
  • حفاظت در برابر اتصال کوتاه (Short Circuit Protection): قطع یا محدود کردن جریان در شرایط اتصال کوتاه خروجی.
  • حفاظت اضافه بار (Overload Protection): جلوگیری از جریان‌های بیش از حدی که ممکن است به مدار آسیب برسانند.
  • حفاظت حرارتی (Thermal Protection): قطع مدار در صورت افزایش دمای بیش از حد.
  • حفاظت ولتاژ ورودی و خروجی: جلوگیری از ولتاژهای ناخواسته یا اضافه.

2.3.6 فیلترهای خروجی

• برای تضمین کیفیت سیگنال خروجی و جلوگیری از ورود نویز به بار، فیلترهای LC (اندوکتور-خازن) و خازن‌های دیگر به کار می‌روند. این فیلترها باعث کاهش ریپل و نوسانات فرکانس بالا می‌شوند.

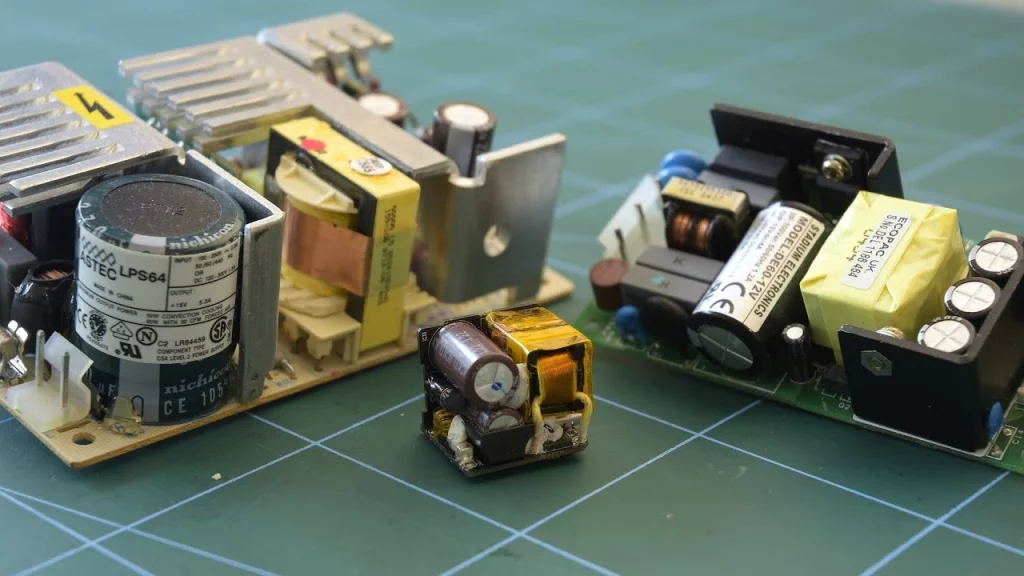

2.3.7 خروجی DC

• ولتاژ و جریان در این بخش برای تغذیه دستگاه نهایی به صورت پایدار و مطابق مشخصات فنی تحویل داده می‌شود. بسته به طراحی، خروجی می‌تواند ثابت، قابل تنظیم یا قابل برنامه‌ریزی باشد.

2.4 نمودار شماتیک نمونه از ساختار آداپتور سوئیچینگ

(در اینجا یک نمودار شماتیک استاندارد از آداپتور سوئیچینگ با نمایش بخش‌های کلیدی آورده می‌شود که بخش‌های ورودی، پل دیود، فیلتر، کنترلر PWM، ترانسفورماتور فرکانس بالا، مدارهای حفاظتی و خروجی را نمایش می‌دهد.)

2.5 نکات تخصصی در انتخاب و طراحی اجزای تشکیل دهنده آداپتور

• انتخاب دیودها و ماسفت‌ها: بسته به جریان و ولتاژ کاری، نیمه‌هادی‌ها باید از نظر تحمل ولتاژ معکوس و جریان بار به دقت انتخاب شوند.
• اندازه‌گیری و طراحی فیلترها: بر اساس فرکانس سوئیچینگ، بار و نوع نویز، فیلترهای EMI و خروجی باید بهینه‌سازی شوند.
• مدیریت حرارتی: به علت تولید گرمای بالا در رگولاتورهای خطی و سوئیچینگ، طراحی هیت‌سینک و تهویه مناسب ضروری است.
• کنترل‌های ایمنی: استفاده از آی‌سی‌های محافظت و الگوریتم‌های کنترلی هوشمند بهبود قابلیت اطمینان آداپتور را افزایش می‌دهد.

در این فصل، ساختار کلی و اجزای تشکیل‌دهنده آداپتور به صورت تخصصی بررسی شد. با شناخت دقیق این اجزا و عملکرد هر کدام، می‌توان طراحی بهینه‌تر و انتخاب مناسب‌تری برای کاربردهای مختلف ارائه داد. بخش‌های بعدی به مشخصات فنی، استانداردها و تحلیل‌های تخصصی خواهند پرداخت.

فصل ۳: مشخصات فنی و پارامترهای کلیدی آداپتور

3.1 مقدمه

در مهندسی برق، هر تجهیز الکترونیکی یا الکتریکی که انرژی را به شکل قابل استفاده برای دستگاه‌ها تبدیل می‌کند، باید مشخصات فنی دقیقی داشته باشد. آداپتور به عنوان رابط بین منبع انرژی و بار الکتریکی، باید استانداردهای سخت‌گیرانه‌ای را از نظر ولتاژ، جریان، ایمنی و پایداری رعایت کند. عدم توجه به این مشخصات باعث می‌شود تا نه‌تنها عملکرد دستگاه کاهش یابد بلکه خطرات ایمنی و خرابی‌های زودهنگام نیز افزایش پیدا کند. بنابراین، شناخت پارامترهای کلیدی در طراحی و انتخاب آداپتور، شرط لازم برای هر مهندس یا طراح سیستم‌های تغذیه است.

3.2 ولتاژ ورودی و خروجی

3.2.1 ولتاژ ورودی

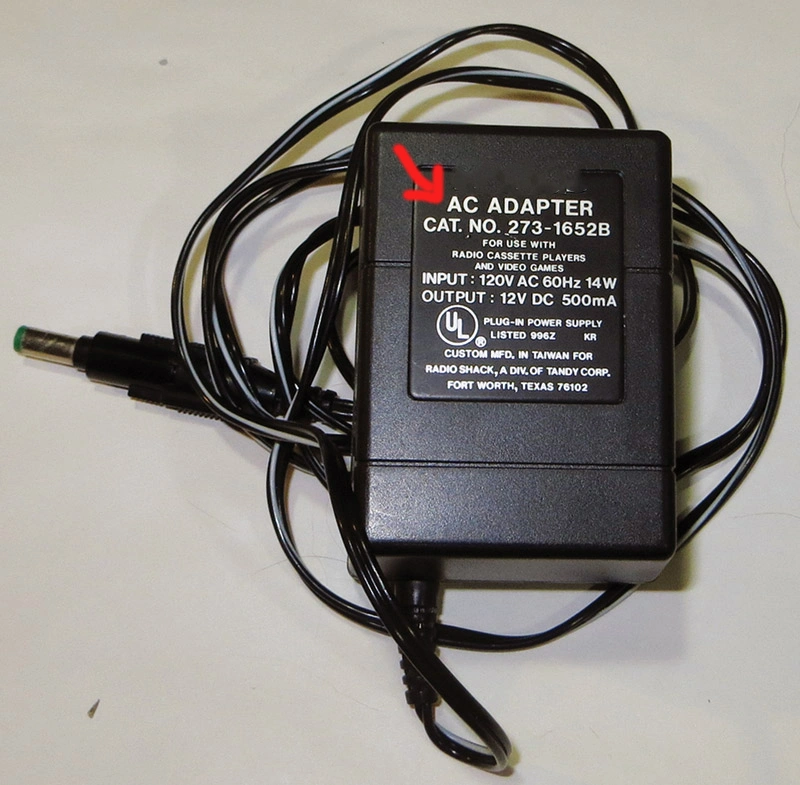

ولتاژ ورودی آداپتور بیش از آن‌که یک مقدار ثابت باشد، یک بازه و دامنه متغیر در نظر گرفته می‌شود. دلیل اصلی این تغییرات، طبیعت ناهمگون برق شهری است. در بسیاری از کشورها، نوسانات ولتاژ ورودی ممکن است تا ±10% یا بیشتر باشد. علاوه بر این، شرایطی مانند راه‌اندازی دستگاه‌های بزرگ، بارهای سنگین، یا مشکلات شبکه می‌تواند ولتاژ را موقتا به سطوح غیرمعمول برساند.

• اهمیت طراحی گستره ولتاژ ورودی وسیع: آداپتورهایی که فقط برای یک مقدار ثابت طراحی شده‌اند در مواجهه با ولتاژهای پایین‌تر یا بالاتر از حد ممکن آسیب‌پذیر بوده و عملکرد نامناسب یا خرابی رخ می‌دهد. بنابراین، آداپتورهای صنعتی و با کیفیت بالا معمولا برای گستره‌ای بین 90 تا 264 ولت AC طراحی می‌شوند که توانایی عملکرد در اکثر شرایط جهانی را تضمین می‌کند.
• تأثیر فرکانس ورودی: علاوه بر ولتاژ، فرکانس ورودی نیز باید در طراحی در نظر گرفته شود. استانداردها عموماً 50 هرتز (آسیا، اروپا) و 60 هرتز (آمریکا و برخی کشورها) را پوشش می‌دهند. آداپتورها باید در این محدوده‌ها بدون کاهش عملکرد کار کنند.
• ملاحظات ایزولاسیون و ایمنی: در ورودی، به دلیل ارتباط مستقیم با شبکه برق، طراحی باید بسیار دقیق باشد تا ایزولاسیون کافی بین ورودی و خروجی حفظ شود. استفاده از ترانسفورماتورهای ایزوله، فیلترهای EMI، و محافظ‌های جریان اضافی از این جمله‌اند.

3.2.2 ولتاژ خروجی

• پایداری ولتاژ خروجی: خروجی آداپتور باید ولتاژ ثابتی داشته باشد؛ حتی در شرایط تغییرات بار ناگهانی یا تغییرات ولتاژ ورودی. این امر توسط رگولاتورهای پیشرفته و مدارهای کنترلی دقیق محقق می‌شود.
• ولتاژ‌های استاندارد: برای اغلب تجهیزات، ولتاژهای خروجی استانداردی تعریف شده‌اند؛ مانند 5V برای دستگاه‌های USB، 12V و 24V برای تجهیزات صنعتی و غیره. تطابق دقیق با این ولتاژها اهمیت حیاتی دارد.
• محدودیت‌های تنظیم ولتاژ: در برخی آداپتورها ولتاژ خروجی قابل تنظیم است، ولی تنظیم بیش از حد می‌تواند به دستگاه مصرف‌کننده آسیب بزند. به همین دلیل، طراحی‌های با محدودیت سخت‌گیرانه در تنظیم و حفاظت‌های ولتاژ ضرورت دارد.
• ولتاژ Ripple: نوسانات موجی (ریپل) نباید از سطح مشخصی بالاتر برود چون موجب اختلال در عملکرد مدارهای حساس می‌شود.

3.3 جریان خروجی و توان

• تعریف دقیق جریان خروجی: جریان خروجی به معنای حداکثر جریانی است که آداپتور می‌تواند بدون افت ولتاژ یا افزایش دما و خطر آسیب، تامین کند. معمولاً در داده‌برگ (datasheet) آداپتور با مقدار ماکزیمم جریان خروجی مشخص می‌شود.
• اثر جریان بیش از حد: اگر بار به هر دلیلی از جریان مجاز آداپتور تجاوز کند، مشکلاتی مانند افت ولتاژ، افزایش دما و در نهایت خرابی آداپتور رخ می‌دهد. بنابراین، سیستم‌های حفاظتی جریان از اهمیت بالایی برخوردارند.
• توان اسمی و واقعی: توان آداپتور برابر است با حاصل‌ضرب ولتاژ خروجی در جریان خروجی. توان واقعی در شرایط کاری بسته به نوع بار و بازده آداپتور متفاوت است. به همین دلیل، توان اسمی معمولاً یک مقدار ایمنی لحاظ می‌کند.
• جریان راه‌اندازی (Inrush Current): در زمان روشن شدن، برخی بارها جریان بسیار بالاتری می‌کشند که باید در طراحی آداپتور لحاظ شود تا آسیب نبیند. طراحی‌های پیشرفته‌تر شامل مدارهای کنترل جریان راه‌اندازی می‌شوند.

3.4 رگولاسیون ولتاژ و جریان

3.4.1 رگولاسیون ولتاژ

• رگولاسیون ولتاژ، توانایی آداپتور در حفظ ولتاژ خروجی ثابت تحت تغییرات بار و ولتاژ ورودی است.
• پارامترهای کلیدی:
  • رگولاسیون بار (Load Regulation): تغییر ولتاژ خروجی وقتی بار تغییر می‌کند، معمولاً به صورت درصدی نسبت به ولتاژ نامی بیان می‌شود.
  • رگولاسیون خط (Line Regulation): تغییر ولتاژ خروجی وقتی ولتاژ ورودی تغییر می‌کند.
• مثال: رگولاسیون بار 1% به این معنی است که وقتی بار از 0% تا 100% تغییر کند، ولتاژ خروجی حداکثر 1% تغییر می‌کند.
• آداپتورهای سوئیچینگ به دلیل استفاده از کنترلرهای PWM و فیدبک‌های سریع معمولاً رگولاسیون بهتری دارند.

3.4.2 رگولاسیون جریان

• در برخی کاربردها (شارژر باتری، تجهیزات پزشکی)، حفظ جریان خروجی ثابت به اندازه ولتاژ اهمیت دارد.
• این ویژگی برای جلوگیری از آسیب به باتری یا مدار مصرف‌کننده حیاتی است.
• مدارات رگولاسیون جریان معمولاً پیچیده‌تر هستند و نیازمند فیدبک دقیق از جریان خروجی.

3.5 نویز و ریپل (Ripple)

• منشا نویز: سوئیچینگ سریع ترانزیستورها در آداپتورهای سوئیچینگ باعث ایجاد نویز فرکانس بالا در خروجی می‌شود.
• اهمیت کنترل نویز: نویز و ریپل می‌توانند موجب اختلال در عملکرد مدارهای دیجیتال، افزایش خطا در سنسورها و کاهش عمر قطعات شوند.
• استانداردهای مربوط: استانداردهای EMI/EMC میزان حداکثر نویز مجاز را تعیین می‌کنند. طراحی باید بر اساس این استانداردها باشد.
• روش‌های کاهش نویز: استفاده از فیلترهای LC، خازن‌های با کیفیت بالا، و طراحی PCB مناسب.
• مشخصات ریپل: معمولاً به صورت مقدار RMS یا پیک به پیک بیان می‌شود و در دیتاشیت‌های آداپتور مشخص شده است.

3.6 بازده انرژی و تلفات

• بازده انرژی آداپتور به معنای نسبت توان خروجی مفید به توان ورودی است.
• آداپتورهای خطی به علت اتلاف توان به صورت گرما معمولاً بازده پایین‌تری دارند.
• سوئیچینگ‌ها با کاهش زمان هدایت قطعات، اتلاف انرژی را کاهش داده و بازده بالاتری دارند.
• بهبود بازده انرژی باعث کاهش مصرف برق، تولید حرارت کمتر و افزایش عمر قطعات می‌شود.
• برخی استانداردهای بین‌المللی مانند Energy Star و DOE Level VI حداقل بازده مورد قبول را تعیین می‌کنند.
• طراحی بهینه شامل انتخاب قطعات با مقاومت پایین، بهینه‌سازی مدار و مدیریت حرارتی موثر است.

3.7 دمای کاری و مدیریت حرارتی

• هر قطعه الکترونیکی دارای محدوده دمایی مجاز کاری است که باید رعایت شود.
• افزایش دما باعث کاهش عمر قطعات، افزایش احتمال خرابی و تغییر مشخصات عملکردی می‌شود.
• مدیریت حرارتی به صورت غیرمستقیم بر قابلیت اطمینان آداپتور اثرگذار است.
• راهکارهای رایج:
  • استفاده از هیت‌سینک‌های فلزی با سطح تماس مناسب
  • فن‌های خنک‌کننده (بخصوص در آداپتورهای پرتوان)
  • طراحی مکانیکی با تهویه مناسب و جریان هوای بهینه
  • استفاده از مواد با هدایت حرارتی بالا
• در طراحی، تست‌های حرارتی (Thermal Testing) با استفاده از ترموکوپل و نرم‌افزارهای شبیه‌سازی انجام می‌شود.

3.8 حفاظت‌ها و ایمنی

• حفاظت‌ها در آداپتور هم به منظور حفظ خود آداپتور و هم حفاظت تجهیزات مصرف‌کننده و کاربر طراحی می‌شوند.
• برخی حفاظت‌های کلیدی:
  • حفاظت اتصال کوتاه: تشخیص اتصال کوتاه و قطع فوری جریان خروجی برای جلوگیری از خرابی.
  • حفاظت اضافه بار: تنظیم جریان به سطحی که از ظرفیت آداپتور فراتر نرود.
  • حفاظت حرارتی: با استفاده از ترمیستورها و سنسورهای دما برای خاموش کردن مدار در دمای بحرانی.
  • حفاظت در برابر ولتاژ بیش از حد: جلوگیری از ورود ولتاژهای ناخواسته که می‌توانند به دستگاه آسیب بزنند.
  • حفاظت در برابر ولتاژ معکوس: بعضی طراحی‌ها از ورود ولتاژ معکوس جلوگیری می‌کنند تا مدار آسیب نبیند.
• طراحی این مدارها معمولاً توسط آی‌سی‌های کنترل محافظت انجام می‌شود که الگوریتم‌های دقیق فیدبک را دارند.
• استانداردهای ایمنی مانند IEC 60950، IEC 62368، UL 60950، و غیره الزامات خاصی برای حفاظت‌ها تعیین می‌کنند.

3.9 عمر مفید و قابلیت اطمینان

• عمر مفید آداپتور با فاکتورهای مختلفی نظیر کیفیت قطعات، شرایط کاری، مدیریت حرارتی و طراحی کلی رابطه مستقیم دارد.
• مفهوم MTBF (Mean Time Between Failures) شاخص مهمی برای پیش‌بینی طول عمر دستگاه است.
• روش‌های افزایش عمر:
  • استفاده از قطعات نیمه‌هادی با کیفیت بالا و تحمل حرارتی مناسب.
  • رعایت اصول طراحی مدار برای جلوگیری از تنش‌های الکتریکی.
  • کنترل دقیق شرایط کاری و جلوگیری از بارگذاری بیش از حد.
• نگهداری و سرویس دوره‌ای می‌تواند عمر مفید آداپتور را به طور قابل توجهی افزایش دهد.

3.10 پارامترهای محیطی و فیزیکی

• علاوه بر پارامترهای الکتریکی، مشخصات محیطی و فیزیکی نیز بر انتخاب و طراحی آداپتور تاثیرگذار است.
• مقاومت به رطوبت، گرد و غبار و شوک مکانیکی در کاربردهای صنعتی بسیار حیاتی است.
• کدهای استاندارد IP (Ingress Protection) میزان مقاومت آداپتور در برابر ورود اجسام خارجی و مایعات را تعیین می‌کند (مثلاً IP67 مقاوم به گرد و غبار و غوطه‌وری موقت در آب).
• طراحی مکانیکی باید شامل ارزیابی لرزش‌ها و شوک‌ها در شرایط عملیاتی باشد.
• وزن و ابعاد بر قابلیت حمل، نصب و هزینه‌های تولید اثرگذارند.

3.11 پارامترهای کنترل و ارتباط

• آداپتورهای پیشرفته مجهز به قابلیت‌های کنترلی و ارتباطی هستند:
  • کنترل دیجیتال ولتاژ و جریان: به کمک میکروکنترلرها یا آی‌سی‌های DSP، دقت تنظیم ولتاژ و جریان افزایش یافته و امکان برنامه‌ریزی وجود دارد.
  • ارتباط با سیستم‌های کنترل: از پروتکل‌هایی مانند SMBus، I2C، CAN bus برای نظارت و کنترل از راه دور استفاده می‌شود.
  • نمایشگر وضعیت و عیب‌یابی: برخی آداپتورها دارای نمایشگرهای LED یا LCD برای نشان دادن وضعیت کاری و خطاها هستند.
  • هوشمندسازی: اتصال به اینترنت اشیا (IoT) و قابلیت آپدیت نرم‌افزاری.

3.12 جدول جامع مقایسه پارامترهای کلیدی بین آداپتور خطی و سوئیچینگ

3.13 بررسی نمونه‌های واقعی و کاربردهای تخصصی

• شارژرهای لپ‌تاپ: به دلیل نیاز به ولتاژهای متعدد و رگولاسیون دقیق، اغلب از آداپتورهای سوئیچینگ استفاده می‌شود که با فیدبک دقیق و حفاظت‌های کامل طراحی شده‌اند.
• آداپتورهای پزشکی: با الزامات ایمنی بسیار بالا، نویز بسیار پایین و قابلیت اطمینان بی‌نظیر که اغلب شامل چندین لایه حفاظتی و طراحی مطابق با استانداردهای IEC 60601 هستند.
• آداپتورهای صنعتی: نیازمند مقاومت بالا در برابر شرایط محیطی، قابلیت عملکرد پیوسته و محافظت کامل که در بخش‌های قبلی به آن‌ها اشاره شد.

3.14 نکات کلیدی برای مهندسان و طراحان

• هر پارامتر را باید در راستای کاربرد نهایی ارزیابی کرد؛ مثلاً برای تجهیزات حساس پزشکی نویز بسیار حیاتی است اما در برخی تجهیزات صنعتی اولویت به بازده انرژی و مقاومت محیطی است.
• استفاده از شبیه‌سازی‌های دقیق (مثل شبیه‌سازی حرارتی، الکتریکی) قبل از ساخت نمونه اولیه.
• همکاری نزدیک با تامین‌کنندگان قطعات برای اطمینان از کیفیت و پشتیبانی قطعات.
• در نظر گرفتن هزینه‌های کل مالکیت (TCO) و نه فقط هزینه اولیه.

مشخصات فنی آداپتور، مجموعه‌ای از پارامترهای پیچیده و مرتبط با هم هستند که به دقت باید بررسی و تحلیل شوند. درک عمیق این پارامترها زمینه‌ساز طراحی و انتخاب آداپتورهای با کارایی بالا، ایمن و متناسب با نیازهای تخصصی است. این دانش پایه برای حرکت به سمت بخش‌های استانداردها، ایمنی و کاربردهای پیشرفته خواهد بود.

فصل ۴: استانداردها، مقررات و تطابق ‌های آداپتور

4.1 مقدمه

در حوزه طراحی، تولید و استفاده از آداپتورهای برق، رعایت استانداردها و مقررات فنی و ایمنی یکی از مهم‌ترین الزامات است. این استانداردها تضمین می‌کنند که محصول نهایی دارای کیفیت، ایمنی و عملکرد قابل قبول باشد و از آسیب به مصرف‌کننده و دستگاه‌های متصل جلوگیری کند. همچنین تطابق با استانداردهای جهانی، امکان ورود به بازارهای بین‌المللی و افزایش اعتماد مشتریان را فراهم می‌آورد. در این فصل، به بررسی جامع استانداردهای مرتبط با آداپتور، فرآیندهای تایید صلاحیت و مقررات قانونی می‌پردازیم.

4.2 دسته‌بندی کلی استانداردهای مرتبط با آداپتور

استانداردهای مرتبط با آداپتورها را می‌توان به چند دسته اصلی تقسیم کرد:

• استانداردهای ایمنی الکتریکی
• استانداردهای عملکردی و کیفیت
• استانداردهای سازگاری الکترومغناطیسی (EMC)
• استانداردهای محیط زیستی و بازده انرژی
• استانداردهای خاص صنعتی یا پزشکی

4.3 استانداردهای ایمنی الکتریکی

4.3.1 استاندارد IEC 60950-1 و IEC 62368-1

• استاندارد IEC 60950-1 که یکی از قدیمی‌ترین استانداردهای ایمنی تجهیزات فناوری اطلاعات است، بخش بزرگی از طراحی آداپتورهای برق را تحت پوشش دارد.
• به دلیل تغییرات تکنولوژیکی و نیاز به استانداردی جامع‌تر، IEC 62368-1 جایگزین آن شده است. این استاندارد با رویکرد مبتنی بر خطر (hazard-based) طراحی شده و برای تجهیزات صوتی، تصویری و فناوری اطلاعات به کار می‌رود.
• این استانداردها الزاماتی برای ایزولاسیون، حفاظت در برابر شوک الکتریکی، حفاظت در برابر حرارت بیش از حد، و مقاومت در برابر آتش‌سوزی تعیین می‌کنند.

4.3.2 استاندارد UL 60950-1 و UL 62368-1

• استانداردهای آمریکایی UL 60950-1 و UL 62368-1 مشابه IEC بوده و برای بازار آمریکای شمالی الزامی هستند.
• تاییدیه UL در بسیاری از بازارها اعتبار بالایی دارد و به معنای رعایت ایمنی بالای محصول است.

4.3.3 استاندارد IEC 60601-1 برای آداپتورهای پزشکی

• آداپتورهایی که در تجهیزات پزشکی استفاده می‌شوند باید علاوه بر استانداردهای عمومی، استانداردهای ویژه IEC 60601-1 را رعایت کنند.
• این استاندارد شامل الزامات ایمنی بالا و محافظت‌های مضاعف است تا از خطرات برق گرفتگی و اختلال در عملکرد دستگاه‌های حساس جلوگیری شود.

4.4 استانداردهای عملکردی و کیفیت

• استانداردهای عملکردی مانند IEC 61000-3-2 (مربوط به محدودیت هارمونیک‌ها)، و IEC 61558 (استانداردهای ترانسفورماتورهای ایزوله و مبدل‌ها) بر کیفیت و ایمنی عملکرد آداپتور تاکید دارند.
• استانداردهای مربوط به تست‌های عملکرد مانند تست شوک، ارتعاش، و عمر مفید (مانند IEC 60068) نیز برای تضمین دوام و کیفیت به کار می‌روند.

4.5 استانداردهای سازگاری الکترومغناطیسی (EMC)

• آداپتورهای برق باید با الزامات EMC منطبق باشند تا اختلال الکترومغناطیسی تولید نکنند و در برابر نویزهای محیطی مقاوم باشند.
• استانداردهای کلیدی در این حوزه عبارتند از:
  • EN 55032 / CISPR 32: مربوط به انتشار امواج الکترومغناطیسی.
  • EN 55024 / CISPR 24: مربوط به ایمنی و مصونیت در برابر امواج الکترومغناطیسی.
  • IEC 61000-4-x: مجموعه‌ای از استانداردهای تست مصونیت در برابر امواج با فرکانس‌های مختلف.
• رعایت این استانداردها نیازمند طراحی دقیق فیلترهای EMI و شیلدینگ مناسب است.

4.6 استانداردهای محیط زیستی و بازده انرژی

4.6.1 استانداردهای بازده انرژی

• افزایش توجه جهانی به مصرف انرژی و حفاظت محیط زیست، باعث ایجاد استانداردهای ویژه بازده انرژی برای آداپتورها شده است.
• استانداردهایی مانند:
  • DOE Level VI (آمریکا)
  • ErP Directive (اروپا)
  • Energy Star

الزاماتی برای حداقل بازده انرژی، مصرف توان در حالت بدون بار (No Load Power Consumption) و محدودیت تلفات حرارتی تعیین می‌کنند.

4.6.2 استانداردهای محیط زیستی

• استانداردهای RoHS (محدودیت استفاده از مواد مضر) و REACH (ثبت، ارزیابی و محدودیت مواد شیمیایی) استفاده از مواد زیان‌آور را در تولید محدود می‌کنند.
• رعایت این مقررات باعث کاهش آسیب به محیط زیست و سلامت انسان می‌شود.

4.7 فرآیندهای تایید صلاحیت و آزمون‌ها

• پس از طراحی، آداپتورها باید تحت تست‌ها و ارزیابی‌های مختلف قرار بگیرند تا تایید شوند.
• این فرآیندها شامل تست‌های:
  • ایمنی الکتریکی (برق گرفتگی، مقاومت عایقی)
  • امکان‌سنجی حرارتی (Thermal cycling, Thermal shock)
  • تست EMC (امواج منتشره و مصونیت)
  • تست عمر و قابلیت اطمینان
  • تست عملکرد در شرایط محیطی سخت (رطوبت، شوک مکانیکی)
• آزمون‌ها معمولا در آزمایشگاه‌های مستقل و معتبر انجام می‌شوند.

4.8 نمادها و مارک‌های تطابق (Certification Marks)

• محصولات تایید شده معمولاً دارای مارک‌هایی مانند:
  • CE Marking: نشان دهنده تطابق با مقررات اروپا (خصوصاً EMC و ایمنی).
  • UL Mark: تاییدیه از Underwriters Laboratories آمریکا.
  • FCC Mark: مربوط به تطابق با مقررات ارتباطات فدرال آمریکا، بخصوص در زمینه
  • CB Scheme: برنامه تایید محصول بین‌المللی بر اساس استاندارد
  • Energy Star: نشانه محصولاتی با مصرف انرژی بهینه.
• این مارک‌ها علاوه بر تضمین کیفیت، در بازاریابی و فروش محصولات نقش حیاتی دارند.

4.9 چالش‌ها و روندهای نوین در استانداردسازی آداپتور

• با پیشرفت فناوری، نیاز به آداپتورهای هوشمند، سازگار با محیط زیست و دارای عملکرد بالا، استانداردهای جدیدی را به دنبال دارد.
• روندهای فعلی شامل:
  • ادغام استانداردهای ایمنی و EMC در قالب استانداردهای جامع‌تر.
  • الزامات سختگیرانه‌تر در مصرف انرژی و کاهش انتشار کربن.
  • افزایش توجه به پایداری مواد و قابلیت بازیافت.
  • استانداردهای خاص برای شارژرهای سریع و فناوری USB Power Delivery.
• پیش‌بینی می‌شود که استانداردهای آینده با تمرکز روی اینترنت اشیا (IoT) و ارتباطات هوشمند، پیچیدگی بیشتری داشته باشند.

4.10 نقش استانداردها در بهبود کیفیت و ایمنی بازار

• رعایت استانداردها باعث کاهش محصولات تقلبی و ناامن در بازار می‌شود.
• تضمین کیفیت و ایمنی موجب افزایش رضایت مصرف‌کننده و کاهش هزینه‌های ناشی از خرابی و تعمیرات می‌گردد.
• تولیدکنندگان با رعایت این مقررات، امکان دسترسی به بازارهای جهانی را دارند.
• استانداردها نقش کلیدی در فرهنگ‌سازی استفاده ایمن و بهینه از تجهیزات برقی دارند.

4.11 جدول مقایسه استانداردهای مهم آداپتور

4.12 پیشنهادات تخصصی برای تولیدکنندگان و مهندسان

• شروع از مرحله طراحی: رعایت استانداردها باید از مرحله طراحی آغاز شود تا نیاز به اصلاحات پرهزینه در انتهای چرخه تولید کاهش یابد.
• آموزش تیم طراحی و کیفیت: ارتقاء دانش تیم‌های مهندسی و کنترل کیفیت درباره استانداردها ضروری است.
• انتخاب مواد و قطعات تایید شده: استفاده از قطعات دارای گواهی‌نامه و کیفیت بالا، گام مهمی در تحقق استانداردهاست.
• همکاری با آزمایشگاه‌های معتبر: انجام تست‌های دوره‌ای و کنترل کیفیت در آزمایشگاه‌های شناخته شده تضمین کننده استمرار کیفیت است.
• پیگیری تغییرات استانداردها: به‌روزرسانی مستمر اطلاعات فنی در خصوص تغییرات استانداردهای جهانی.

استانداردها و مقررات بخش حیاتی دانش طراحی و تولید آداپتور محسوب می‌شوند که نه‌تنها تضمین‌کننده کیفیت، ایمنی و کارایی محصول هستند بلکه در دسترسی به بازارهای بین‌المللی نقش غیرقابل انکاری دارند. فهم عمیق و اجرای دقیق این استانداردها باید در رأس برنامه‌های تولیدکنندگان و مهندسان قرار گیرد تا محصولی پایدار، قابل اعتماد و منطبق با نیازهای جهانی عرضه گردد.

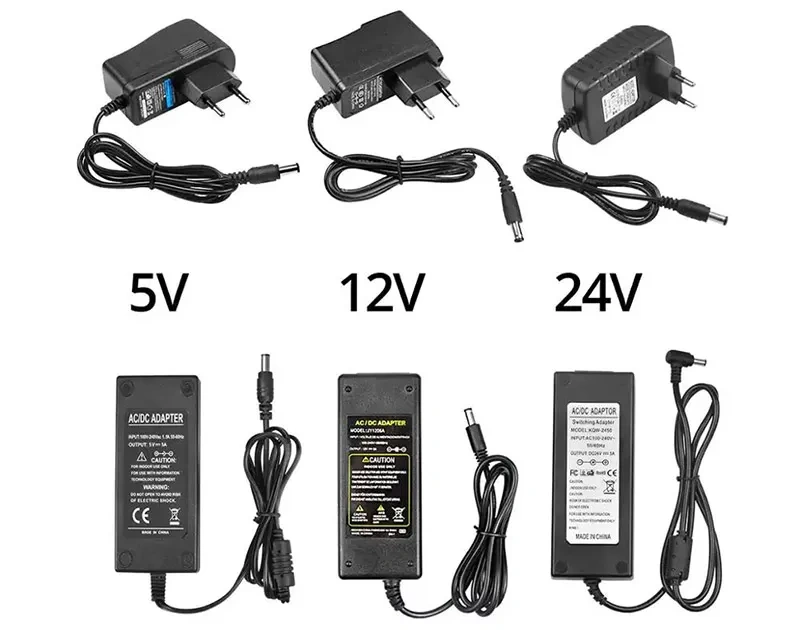

فصل ۵: انواع آداپتور و کاربردهای تخصصی آن‌ها

5.1 مقدمه

آداپتورها بر اساس تکنولوژی ساخت، نحوه تبدیل انرژی، مشخصات فنی و کاربردهای تخصصی به انواع متنوعی تقسیم می‌شوند. شناخت کامل انواع مختلف آداپتور، ویژگی‌های متمایز، مزایا و معایب هر کدام و حوزه‌های کاربرد تخصصی‌شان، نقش کلیدی در انتخاب بهینه آداپتور برای هر پروژه یا دستگاه دارد. این بخش به بررسی دقیق و تحلیلی انواع آداپتور می‌پردازد و کاربردهای تخصصی آنها را در صنایع مختلف تشریح می‌کند.

5.2 طبقه‌بندی کلی آداپتور

آداپتورها را می‌توان بر اساس معیارهای مختلفی تقسیم‌بندی کرد:

• بر اساس فناوری تبدیل انرژی:
  • آداپتور خطی (Linear Adapter)
  • آداپتور سوئیچینگ (Switching Adapter)
• بر اساس نوع خروجی:
  • آداپتورهای DC ثابت
  • آداپتورهای DC قابل تنظیم
  • آداپتورهای AC خروجی
• بر اساس کاربرد:
  • آداپتورهای مصرف خانگی
  • آداپتورهای صنعتی

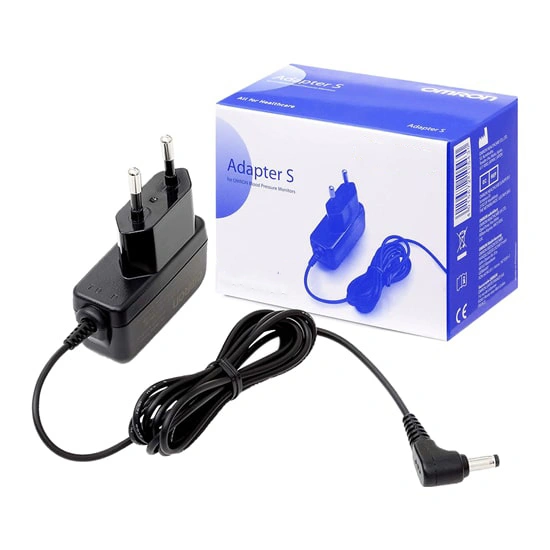

  • آداپتورهای پزشکی
  • آداپتورهای مخابراتی

۵.۳ آداپتور خطی (Linear Adapter) – تحلیل تخصصی

۵.۳.۱ ساختار داخلی و اجزای کلیدی

آداپتور خطی بر پایه یک ترانسفورماتور بزرگ و سنگین ساخته شده است که ولتاژ ورودی AC شبکه را به ولتاژ پایین‌تر AC تبدیل می‌کند. سپس یک مدار یکسوکننده (معمولاً دیودهای سیلیکونی) این ولتاژ AC را به DC تبدیل می‌کند. برای کاهش نویز و ریپل، معمولاً یک یا چند خازن الکترولیتی و خازن‌های سرامیکی به کار می‌رود. در نهایت، مدار رگولاتور خطی ولتاژ خروجی را به مقدار ثابت و مورد نظر می‌رساند.

• ترانسفورماتور: قسمت حجیم و سنگین که علت اصلی بزرگ بودن آداپتور خطی است. همچنین به خاطر ارتباط مغناطیسی با ولتاژ ورودی، ایزولاسیون عالی ایجاد می‌کند.
• یکسوکننده: دیودها یا پل دیودی که ولتاژ AC را به DC تبدیل می‌کند.
• فیلتر خازنی: برای صاف کردن ولتاژ و کاهش ریپل.
• رگولاتور خطی: عنصر مهم که معمولاً از نوع LDO (Low Dropout Regulator) یا رگولاتور سری استفاده می‌شود و ولتاژ را ثابت نگه می‌دارد.

۵.۳.۲ اصول کارکرد و محدودیت‌ها

• اصل کار: رگولاتور خطی با استفاده از یک عنصر عبوری (مثل ترانزیستور سری) ولتاژ خروجی را تنظیم می‌کند. این عنصر به صورت مداوم در حال افت ولتاژ است و باعث تبدیل انرژی اضافی به گرما می‌شود.
• محدودیت بازده: به علت افت ولتاژ دائمی در رگولاتور خطی، بازده انرژی پایین می‌آید. به عنوان مثال، اگر ولتاژ ورودی 12 ولت و خروجی 5 ولت باشد، اختلاف ولتاژ 7 ولت به گرما تبدیل می‌شود.
• گرمایش زیاد: نیاز به هیت‌سینک مناسب و تهویه دارد، در غیر این صورت عمر قطعات کاهش می‌یابد.
• محدودیت دامنه ورودی: باید ولتاژ ورودی همیشه بالاتر از ولتاژ خروجی به میزان کافی باشد (Voltage Headroom).

۵.۳.۳ مزایا

• ولتاژ خروجی با نویز بسیار کم و ریپل پایین.
• پاسخ سریع به تغییرات بار.
• سادگی طراحی و هزینه پایین قطعات.
• ایزولاسیون قوی به واسطه ترانسفورماتور.

۵.۳.۴ معایب

• وزن و حجم بالا.
• بازده پایین و اتلاف انرژی زیاد.
• گرمای زیاد که به قطعات آسیب می‌رساند.
• محدودیت در کاربردهای پرتوان.

۵.۳.۵ کاربردهای تخصصی

• تجهیزات صوتی و تصویری حساس که نویز پایین برایشان حیاتی است.
• تجهیزات پزشکی با نیاز به خروجی بسیار پاکیزه.
• مدارهای آزمایشگاهی که به ولتاژ دقیق و پایدار نیاز دارند.

۵.۴ آداپتور سوئیچینگ (Switching Adapter) – تحلیل تخصصی

۵.۴.۱ ساختار و اجزای کلیدی

آداپتور سوئیچینگ از چند بخش اصلی تشکیل شده است:

• یکسوکننده اولیه: تبدیل ولتاژ ورودی AC به
• مدار کلیدزنی (سوئیچینگ): استفاده از ترانزیستورهای قدرت (MOSFET، IGBT) که با فرکانس بالا روشن و خاموش می‌شوند.
• ترانسفورماتور فرکانس بالا: کوچک‌تر و سبک‌تر از ترانسفورماتور خطی، با فرکانس کاری چند ده کیلوهرتز تا مگاهرتز.
• مدار فیدبک و رگولاتور: کنترل دقیق ولتاژ خروجی با استفاده از آی‌سی‌های کنترل PWM و فیدبک.
• فیلترها و محافظ‌ها: برای کاهش نویز و محافظت در برابر اختلالات.

۵.۴.۲ نحوه عملکرد

• برق AC به DC تبدیل شده و سپس توسط سوئیچ‌های قدرت با فرکانس بالا به جریان پالسی تبدیل می‌شود.
• جریان پالسی وارد ترانسفورماتور فرکانس بالا شده و ولتاژ خروجی مورد نظر را ایجاد می‌کند.
• ولتاژ خروجی پس از یکسو شدن و صاف شدن توسط خازن‌ها، توسط مدار فیدبک کنترل و تثبیت می‌شود

۵.۴.۳ مزایا

• بازده بسیار بالا (۸۵ تا ۹۵ درصد).
• اندازه و وزن کوچک به دلیل استفاده از فرکانس بالا و ترانسفورماتور کوچک.
• قابلیت تطبیق با دامنه وسیع ولتاژ ورودی.
• کاهش تولید حرارت و بهبود مدیریت حرارتی.
• امکان پیاده‌سازی کنترل‌های پیچیده (کنترل دیجیتال، محافظت‌های هوشمند).

۵.۴.۴ معایب

• طراحی پیچیده و نیاز به مهندسی دقیق.
• وجود نویز فرکانس بالا که ممکن است روی سایر مدارها اثر بگذارد.
• نیاز به فیلترهای EMI و شیلدینگ مناسب برای رعایت استانداردهای

۵.۴.۵ کاربردهای تخصصی

• لپ‌تاپ‌ها، تبلت‌ها، موبایل‌ها و سایر تجهیزات الکترونیکی مصرفی.
• تجهیزات صنعتی با نیاز به راندمان بالا و ابعاد کوچک.
• شارژرهای سریع و پاور بانک‌ها.
• سیستم‌های مخابراتی و شبکه‌ای.

۵.۵ آداپتورهای DC قابل تنظیم – تحلیل تخصصی

• این آداپتورها معمولاً بر اساس فناوری سوئیچینگ طراحی می‌شوند و امکان تنظیم ولتاژ و گاهی جریان خروجی را به کاربر می‌دهند.
• کاربرد اصلی در آزمایشگاه‌ها، تست و توسعه محصول است که نیاز به منابع تغذیه قابل تنظیم و پایدار دارند.
• ویژگی‌ها:
  • تنظیم دقیق ولتاژ خروجی در یک بازه وسیع (مثلاً 1.2 تا 30 ولت).
  • نمایشگر دیجیتال ولتاژ و جریان برای نظارت دقیق.
  • حفاظت‌های هوشمند جریان و ولتاژ.
• از نظر مدار، این دستگاه‌ها پیچیدگی و هزینه بالاتری دارند اما انعطاف‌پذیری و دقت بالایی ارائه می‌دهند.

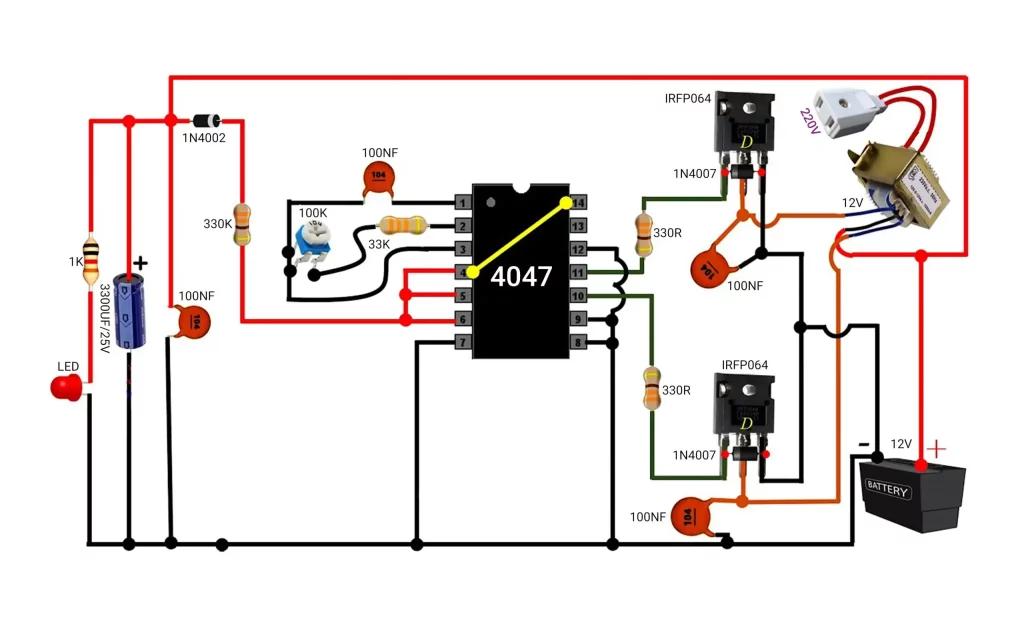

۵.۶ آداپتورهای AC خروجی – تحلیل تخصصی

• این آداپتورها به جای خروجی DC، خروجی AC با ولتاژ و فرکانس مشخص می‌دهند.
• معمولاً برای تجهیزاتی استفاده می‌شوند که ولتاژ AC متفاوت از شبکه اصلی نیاز دارند (مثلاً 110 ولت در کشورهایی با برق 220 ولت یا فرکانس متفاوت).
• ساختار شامل مبدل‌های فرکانس و ترانسفورماتورهای کوچک است.
• کاربرد در تجهیزات صوتی خاص، سیستم‌های کنترل صنعتی یا وسایل خانگی قابل حمل.

۵.۷ آداپتورهای صنعتی – تحلیل تخصصی

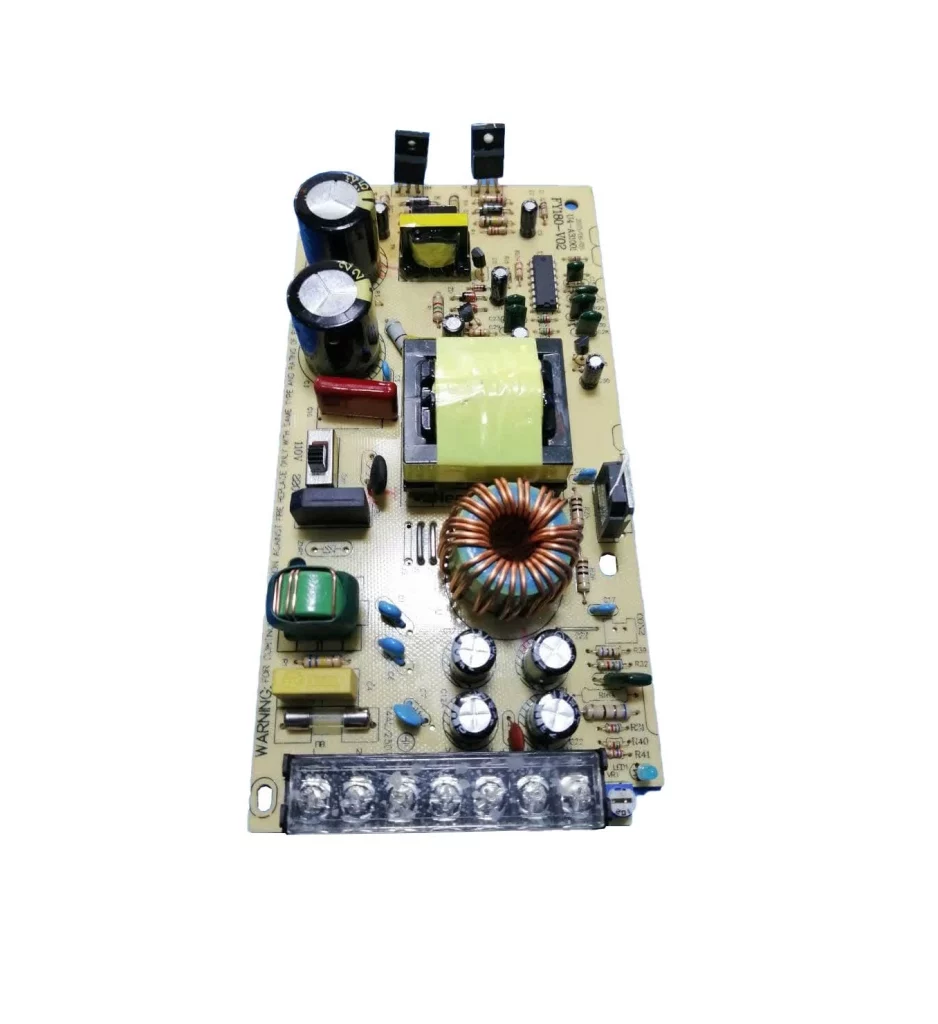

• طراحی شده برای شرایط محیطی سخت مانند رطوبت بالا، گرد و غبار، دمای بالا و شوک مکانیکی.
• دارای بدنه مقاوم با استانداردهای IP بالا (IP65، IP67).
• محافظت‌های پیشرفته در برابر نویز الکترومغناطیسی، نوسانات شدید ولتاژ و جریان.
• قابلیت کار در بازه دمایی گسترده (مثلاً -40 تا +70 درجه سانتی‌گراد).
• به کارگیری در سیستم‌های اتوماسیون، درایوها، سنسورها و تجهیزات راهبری صنعتی.

۵.۸ آداپتورهای پزشکی – تحلیل تخصصی

• طراحی شده با تاکید بر ایمنی بیمار و کاربر.
• رعایت استاندارد IEC 60601-1 که شامل:
  • ایزولاسیون مضاعف و حفاظت گالوانیکی.
  • کنترل دقیق نویز و ریپل بسیار پایین.
  • حفاظت در برابر شوک الکتریکی و قابلیت تحمل قطع ناگهانی.
• استفاده در تجهیزات حیاتی مانند دستگاه‌های تصویربرداری، مانیتورینگ قلب، دستگاه‌های تزریق و درمانی.
• علاوه بر عملکرد، باید تست‌های خاص زیست‌سازگاری و ایمنی بیولوژیکی را نیز بگذرانند.

۵.۹ آداپتورهای مخابراتی – تحلیل تخصصی

• نیازمند عملکرد بسیار پایدار و بدون قطعی در شرایط شبکه ناپایدار.
• طراحی با تمرکز بر پایداری ولتاژ و جریان تحت شرایط نوسان.
• محافظت در برابر نویزهای شدید RF و تداخل‌های الکترومغناطیسی.
• امکان استفاده در شرایط دمایی و محیطی متنوع.
• کاربرد در سایت‌های BTS، تجهیزات شبکه فیبر نوری، مودم‌ها و روترها.

5.10 نکات تخصصی در انتخاب آداپتور مناسب

• تطابق با نیازهای توان و ولتاژ بار
• توجه به شرایط محیطی و نیازهای حفاظتی
• الزامات استانداردهای ایمنی و EMC
• بررسی قابلیت اطمینان و پشتیبانی فنی تامین‌کننده
• تحلیل هزینه کل مالکیت (شامل هزینه انرژی، نگهداری، تعویض)

5.11 مقایسه تخصصی انواع آداپتور (جدول)

درک انواع مختلف آداپتور و کاربردهای تخصصی هر نوع، پیش‌نیاز انتخاب و طراحی بهینه در هر پروژه است. از آداپتورهای خطی با نویز کم و پایداری بالا تا آداپتورهای سوئیچینگ با بازده بالا و حجم کم، هر کدام جایگاه ویژه‌ای در بازار و صنعت دارند. شناخت عمیق مزایا، معایب و حوزه‌های کاربرد این تجهیزات به مهندسان کمک می‌کند تا راهکارهای بهینه و مطمئن برای تامین انرژی در سیستم‌های متنوع بیابند.

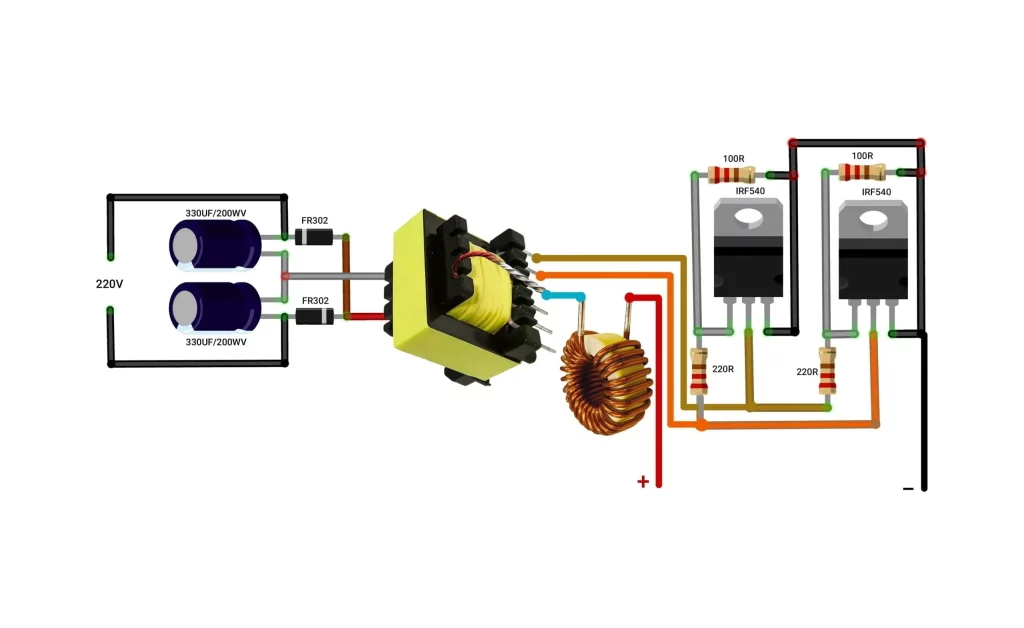

فصل ۶: طراحی و مهندسی آداپتور

طراحی آداپتور یکی از حساس‌ترین و پیچیده‌ترین حوزه‌های مهندسی برق و الکترونیک است که در آن تلفیق دانش الکترونیک قدرت، کنترل، مواد، مکانیک و استانداردهای ایمنی لازم است. آداپتور به عنوان رابط اصلی بین منبع تغذیه AC شهری و بارهای DC یا AC، باید ضمن اطمینان از عملکرد دقیق، دارای ایمنی بالا، بازده انرژی بهینه، طول عمر مطلوب و سازگاری با محیط باشد. در این فصل، با نگاهی تحلیلی به تمامی جنبه‌های فنی، فرایندها و چالش‌های مهندسی طراحی آداپتور می‌پردازیم و مثال‌های کاربردی را بررسی می‌کنیم.

6.1 تحلیل نیازمندی‌ها: پایه و اساس طراحی موفق

طراحی موفق آداپتور با تحلیل دقیق نیازمندی‌های ورودی و خروجی آغاز می‌شود. در این مرحله، مهندس باید ابعاد مختلف پروژه را از منظر کاربرد، بازار هدف، شرایط محیطی و استانداردها به دقت بررسی کند.

• مشخصات ورودی: تعیین دامنه ولتاژ و فرکانس ورودی بسیار حیاتی است. برای نمونه، برق شهری در ایران 220 ولت و 50 هرتز است ولی برای کاربردهای جهانی باید از محدوده وسیعی مثل 100 تا 240 ولت AC با فرکانس‌های 50/60 هرتز پشتیبانی شود. همچنین باید نوسانات و افت و افزایش ناگهانی ولتاژ (Surge) در نظر گرفته شود.
• مشخصات خروجی: ولتاژ، جریان، دقت تنظیم ولتاژ، ریپل مجاز و ویژگی‌های خاص مانند قابلیت تنظیم یا تثبیت خودکار باید کاملاً تعریف شوند. به عنوان مثال، برای یک آداپتور لپ‌تاپ معمولی، خروجی 19 ولت و 3.42 آمپر است ولی برای تجهیزات پزشکی ممکن است دقت و پایداری ولتاژ بسیار بالاتر باشد.
• بارهای متصل: نوع و ویژگی بارهای متصل (سلفی، خازنی یا ترکیبی)، تغییرات بار در زمان، جریان‌های هجومی و شرایط اتصال کوتاه باید شناسایی شوند.
• شرایط محیطی: دمای محیط کاری، رطوبت، فشار هوا، وجود گرد و غبار یا مواد شیمیایی، ارتعاش و شوک مکانیکی، تابش اشعه‌های الکترومغناطیسی، همگی پارامترهایی هستند که بر انتخاب قطعات و طراحی مکانیکی تاثیرگذارند.
• الزامات ایمنی و استانداردها: شناسایی استانداردهای لازم بر اساس بازار هدف (مثلاً IEC، UL، CE) و همچنین الزامات EMC و بازده انرژی بسیار مهم است.

6.2 انتخاب فناوری تبدیل انرژی: خطی یا سوئیچینگ؟

تصمیم‌گیری بین استفاده از آداپتور خطی یا سوئیچینگ اساس طراحی را شکل می‌دهد.

• آداپتور خطی: با توجه به سادگی و کیفیت بالای ولتاژ خروجی، برای کاربردهای حساس به نویز مناسب است ولی محدودیت بازده پایین و حجم بالا دارد.
• آداپتور سوئیچینگ: با بازده بالاتر و ابعاد کوچک، برای مصارف عمومی و صنعتی بهینه‌تر است ولی طراحی مدارهای آن پیچیده‌تر بوده و نیاز به کنترل دقیق نویز دارد.
• بررسی اقتصادی، میزان حرارت تولیدی، طول عمر مورد انتظار، و الزامات فنی بار نیز در انتخاب فناوری نقش دارد.

6.3 طراحی مدار الکتریکی: بررسی دقیق اجزا و مدارات کنترلی

بخش ورودی

• مدار یکسو کننده ورودی و فیلترها: انتخاب دیودهای یکسو کننده سریع با افت ولتاژ کم برای کاهش تلفات و استفاده از فیلترهای EMI برای کاهش نویز ورودی.
• مدار محافظ: شامل فیوزها، ترمیستورهای NTC برای محدود کردن جریان هجومی، و مدارهای حفاظت در برابر ولتاژ بالا (Varistor یا MOV).

مدار سوئیچینگ و تبدیل انرژی

• انتخاب سوئیچ‌های قدرت (MOSFET یا IGBT) با توجه به ولتاژ، جریان، فرکانس سوئیچینگ و مقاومت در حالت روشن (Rds_on).
• طراحی مدار درایور سوئیچ برای تأمین سرعت کلیدزنی مناسب و جلوگیری از نویز.
• انتخاب فرکانس سوئیچینگ بهینه؛ فرکانس بالا باعث کاهش حجم ترانسفورماتور می‌شود ولی نویز و تلفات کلیدزنی را افزایش می‌دهد.

ترانسفورماتور فرکانس بالا

• طراحی هسته ترانس با متریال مغناطیسی کم اتلاف و قابلیت تحمل جریان‌های بالا.
• انتخاب ضخامت و جنس سیم‌ها برای کاهش مقاومت DC و افت ولتاژ.
• رعایت ایزولاسیون حرارتی و الکتریکی بین سیم‌پیچ‌ها و لایه‌های عایقی.

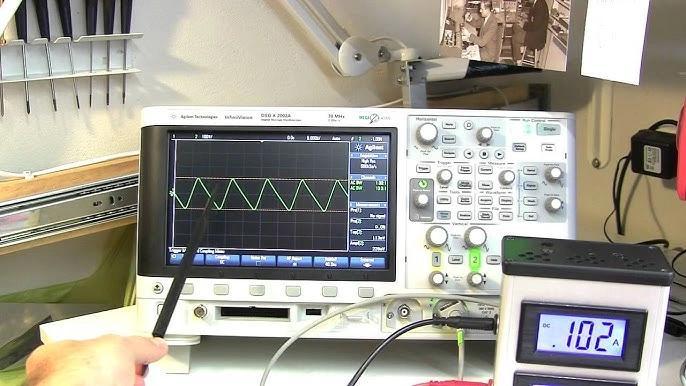

مدار خروجی و رگولاسیون

• استفاده از مدارهای یکسو کننده سریع با دیودهای شاتکی برای کاهش افت ولتاژ.
• فیلتر کردن خروجی با خازن‌های با ESR پایین برای کاهش ریپل.
• به کارگیری مدارهای فیدبک و کنترل PWM جهت تثبیت ولتاژ خروجی و پاسخ سریع به تغییر بار.

6.4 طراحی مکانیکی و مدیریت حرارت

• چیدمان قطعات: قرارگیری قطعات با توان بالا (مانند MOSFET و دیودها) در نقاط مناسب برای تسهیل دفع حرارت.
• هیت‌سینک و تهویه: طراحی هیت‌سینک با سطح تماس کافی و بهره‌گیری از فن در صورت نیاز.
• مواد عایق: استفاده از مواد با مقاومت الکتریکی و حرارتی بالا که در عین حال سبک و مقاوم باشند.
• محافظت‌های مکانیکی: طراحی بدنه با مقاومت در برابر شوک، لرزش و نفوذ گرد و غبار (استاندارد IP).

6.5 شبیه‌سازی و مدل‌سازی

• استفاده از نرم‌افزارهای تخصصی مانند SPICE، PLECS و MATLAB برای شبیه‌سازی مدارهای الکتریکی، تحلیل دینامیکی و ترمودینامیکی.
• شبیه‌سازی میدان‌های الکترومغناطیسی جهت پیش‌بینی EMI و طراحی فیلترهای مناسب.
• مدل‌سازی حرارتی با استفاده از CFD برای بهینه‌سازی دفع گرما.

6.6 تست‌ها و ارزیابی نمونه اولیه

• تست عملکرد الکتریکی: اندازه‌گیری ولتاژ و جریان خروجی، ریپل، راندمان، پاسخ دینامیکی.
• تست حرارتی: بررسی دمای قطعات در شرایط کارکرد پیوسته و بارگذاری‌های ماکزیمم.
• تست ایمنی: بررسی حفاظت در برابر اتصال کوتاه، اضافه جریان، اضافه ولتاژ، شوک الکتریکی.
• تست EMC: ارزیابی میزان امواج منتشره و مصونیت در برابر نویز.
• تست شرایط محیطی: رطوبت، دمای بالا و پایین، لرزش و شوک مکانیکی.

6.7 چالش‌ها و راهکارهای مهندسی

• تعادل بین بازده و نویز: افزایش فرکانس سوئیچینگ بازده را افزایش می‌دهد ولی نویز EMI را بیشتر می‌کند. راهکار استفاده از فیلترهای پیشرفته و طراحی PCB دقیق است.
• کاهش ابعاد و وزن: استفاده از هسته‌های مغناطیسی پیشرفته و مواد جدید عایقی.
• افزایش طول عمر: انتخاب قطعات با درجه حرارت کاری بالا، طراحی مناسب حرارتی و محافظت‌های الکترونیکی.
• سازگاری با استانداردهای متغیر: طراحی قابل به‌روزرسانی و انعطاف‌پذیر برای تطابق با استانداردهای جدید.

6.8 نمونه عملی: تحلیل طراحی یک آداپتور سوئیچینگ 65 وات

• ورودی: 100 تا 240 ولت AC با فرکانس 50/60 هرتز.
• خروجی: 19 ولت DC، 3.42 آمپر.
• انتخاب MOSFET: با ولتاژ قطع 30 ولت و جریان 10 آمپر، Rds_on کمتر از 20 میلی‌اهم.
• ترانسفورماتور: هسته فریت با القای 150 میکروهنری، سیم‌پیچ اولیه و ثانویه با ضخامت‌های مختلف.
• مدار کنترل: آی‌سی PWM با فیدبک اپتیکال ایزوله برای ثبات ولتاژ و جلوگیری از اختلالات.
• تست راندمان: بیش از 88 درصد در بار کامل.
• تست EMI: مطابق با استاندارد CISPR 32 و FCC کلاس

مهندسی و طراحی آداپتور ترکیبی از اصول دقیق مهندسی، دانش عمیق در الکترونیک قدرت، درک مواد و استانداردهای جهانی است. موفقیت در طراحی منوط به تحلیل جامع نیازها، انتخاب بهینه فناوری و قطعات، شبیه‌سازی دقیق و تست‌های کامل است. در نهایت، محصولی که با این رویکرد تولید شود، نه تنها عملکرد بهینه و ایمنی دارد بلکه قابلیت رقابت در بازارهای جهانی را نیز خواهد داشت.

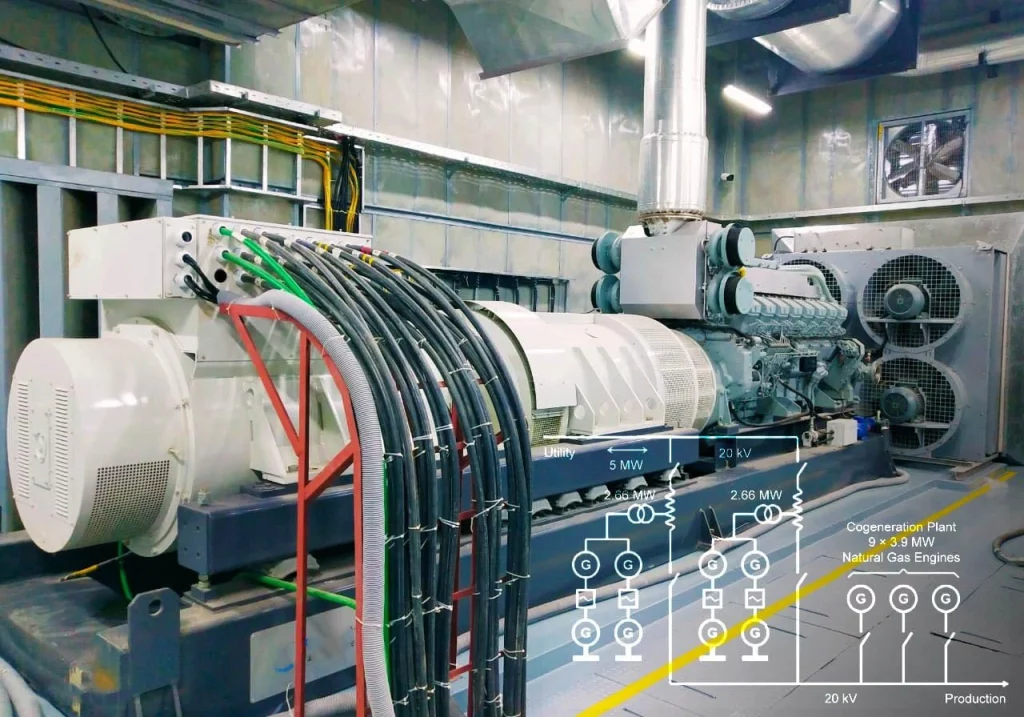

فصل 7 : کاربردها و دسته‌بندی آداپتورها در صنایع مختلف

7.1 مقدمه

آداپتورها در هسته اصلی تامین انرژی سیستم‌های الکترونیکی و الکتریکی قرار دارند و هر صنعت و کاربردی، نیازهای خاص و متفاوتی برای این منبع تغذیه واسط مطرح می‌کند. تفاوت‌های گسترده‌ای در شرایط محیطی، نوع بار، الزامات ایمنی، استانداردهای قابل اعمال و عملکرد مورد انتظار وجود دارد. لذا دسته‌بندی دقیق آداپتورها بر اساس کاربردهای صنعتی و تکنولوژیکی، مسیر مشخص و چارچوب منسجمی برای طراحی و توسعه محصولات فراهم می‌آورد که در این فصل به صورت تخصصی به آن می‌پردازیم.

7.2 دسته‌بندی آداپتورها بر اساس حوزه کاربرد

7.2.1 آداپتورهای مصرفی (Consumer Adapters)

• ویژگی‌های کلیدی:
  • ابعاد و وزن: در کاربردهای مصرفی، وزن و حجم آداپتور باید کم باشد تا حمل و استفاده آسان باشد؛ طراحی‌های جمع‌وجور غالباً با تکنولوژی سوئیچینگ انجام می‌شود.
  • ایمنی: الزام به حفاظت در برابر شوک الکتریکی، قطع جریان اضافی، حرارت بیش از حد و جلوگیری از اتصال کوتاه.
  • سازگاری جهانی: قابلیت کار با دامنه وسیع ولتاژ و فرکانس ورودی (100-240VAC، 50/60Hz) جهت استفاده در کشورهای مختلف.
  • بازده انرژی: پیروی از استانداردهای Energy Star یا DOE برای کاهش مصرف برق در حالت بدون بار.
  • دوام و هزینه: تعادل بین هزینه تولید کم و عمر مفید متوسط، معمولاً بین 3 تا 5 سال.
• مثال‌ها:
  • شارژر تلفن همراه با خروجی 5V و جریان حداکثر 3
  • آداپتور لپ‌تاپ با خروجی 19V و 3.42
  • شارژر دوربین دیجیتال و دستگاه‌های پوشیدنی.
• چالش‌های طراحی:
  • کاهش حجم در حالی که عملکرد و ایمنی حفظ شود.
  • مدیریت حرارتی مناسب در فضای محدود.
  • کنترل نویز EMI با حداقل هزینه.

7.2.2 آداپتورهای صنعتی (Industrial Adapters)

• ویژگی‌های کلیدی:
  • شرایط محیطی سخت: مقاوم در برابر دماهای بالا و پایین (مثلاً -40 تا +85 درجه سانتی‌گراد)، گرد و غبار، رطوبت و لرزش.
  • توان بالا: معمولاً توان‌های خروجی بالاتر (از چند ده وات تا چند کیلووات).
  • ایمنی و حفاظت: وجود مدارهای پیشرفته برای حفاظت در برابر اضافه بار، اتصال کوتاه، ولتاژ گذرا، و نویزهای شدید الکترومغناطیسی.
  • استانداردهای سختگیرانه: تطابق با استانداردهای صنعتی مانند IEC 61010 و ISO 9001.
  • طراحی مکانیکی: بدنه مقاوم، قابلیت نصب روی ریل DIN و اتصال آسان به شبکه‌های صنعتی.
• نمونه کاربرد:
  • تامین انرژی کنترلرهای
  • تغذیه سیستم‌های اتوماسیون و رباتیک.
  • منبع تغذیه دوربین‌های صنعتی و حسگرهای محیطی.
• چالش‌های طراحی:
  • تضمین عملکرد پایدار در شرایط نویز بالا.
  • مدیریت حرارتی با خنک‌کنندگی غیرفعال یا فعال.
  • دوام بالا در برابر شوک‌های مکانیکی و لرزش.

7.2.3 آداپتورهای پزشکی (Medical Adapters)

• ویژگی‌های کلیدی:
  • ایمنی حیاتی: تطابق با IEC 60601-1 برای حفاظت بیمار و کاربر.
  • کاهش جریان نشتی: جریان نشتی بسیار کم، کمتر از 100 میکروآمپر در برخی کاربردها.
  • مواد سازگار با محیط پزشکی: مواد قابل ضدعفونی و مقاوم در برابر مواد شیمیایی.
  • پایداری عملکرد: کارکرد بدون اختلال در شرایط بحرانی و تغییرات ولتاژ.
  • تست‌های سختگیرانه: تست‌های زیستی، تست‌های استحکام الکتریکی، و تست‌های EMC اختصاصی پزشکی.
• کاربردها:
  • تجهیزات پزشکی مانند پمپ‌های تزریق، مانیتورهای قلب، تجهیزات تشخیص و آزمایشگاهی.
• چالش‌ها:
  • ترکیب حفاظت مکانیکی و الکتریکی در فضایی کوچک.
  • رعایت حداقل نویز و اختلال برای تجهیزات حساس.
  • الزامات خاص گواهی‌نامه پزشکی برای ورود به بازار.

7.2.4 آداپتورهای مخابراتی (Telecom Adapters)

• ویژگی‌های کلیدی:
  • پایداری بالا: تامین ولتاژ ثابت حتی در صورت نوسانات شدید ورودی.
  • توان خروجی متناسب: از چند وات تا صدها وات با قابلیت جریان‌دهی بالا.
  • اتصال به UPS: امکان انتقال بدون قطعی برق در مواقع خاموشی.
  • محافظت‌های ویژه: حفاظت در برابر نویزهای فرکانس بالا و گذرای برق.
• نمونه‌ها:
  • تغذیه ایستگاه‌های
  • مودم‌ها، روترها و سوئیچ‌های شبکه.
• چالش‌ها:
  • تضمین عملکرد پایدار در شرایط سخت شبکه برق.
  • مدیریت حرارتی به ویژه در محیط‌های بسته و محدود.

7.2.5 آداپتورهای خودرویی (Automotive Adapters)

• ویژگی‌های کلیدی:
  • تطابق با ولتاژ DC خودرو: معمولاً 12V یا 24V با دامنه نوسانات گسترده (10-16 ولت برای 12V).
  • مقاومت در برابر شوک و لرزش: استانداردهای IEC 60721 و ISO 16750.
  • حفاظت در برابر ولتاژهای گذرا: قابلیت تحمل پالس‌های قوی ناشی از استارت خودرو.
  • ابعاد و وزن مناسب: محدودیت فضای نصب.
  • عایق‌بندی و ایمنی: جلوگیری از آسیب‌های ناشی از نوسانات و اتصال کوتاه.
• کاربردها:
  • شارژرهای خودرو.
  • تامین برق سیستم‌های صوتی، GPS، دوربین‌ها و تجهیزات رفاهی.
• چالش‌ها:
  • طراحی برای محیط‌های بسیار متغیر و شرایط غیرقابل پیش‌بینی.
  • اطمینان از عملکرد بدون خطا در دماهای بالا و پایین شدید.

7.3 دسته‌بندی بر اساس تکنولوژی آداپتور

7.3.1 آداپتور خطی (Linear Power Supply)

• مزایا:
  • طراحی ساده و قابل اطمینان.
  • خروجی بسیار پاک (کمترین نویز و ریپل).
  • پاسخ سریع به تغییرات بار.
• معایب:
  • راندمان پایین (معمولاً کمتر از 60%).
  • تولید حرارت زیاد، نیاز به هیت‌سینک بزرگ.
  • ابعاد و وزن زیاد به دلیل ترانسفورماتور بزرگ.
• کاربردها:
  • دستگاه‌های حساس به نویز مانند تجهیزات صوتی حرفه‌ای، آزمایشگاهی، برخی تجهیزات پزشکی.
• تحلیل تخصصی:
  طراحی آداپتور خطی شامل ترانسفورماتور ولتاژ پایین، مدار یکسو کننده و رگولاتور ولتاژ خطی است. با توجه به افت انرژی در رگولاتور، حرارت زیادی تولید می‌شود که به طراحی مکانیکی ویژه برای دفع گرما نیاز دارد. این محدودیت باعث شده استفاده از این تکنولوژی در مصارف توان بالا و جمع‌وجور محدود باشد.

7.3.2 آداپتور سوئیچینگ (Switching Power Supply)

• مزایا:
  • راندمان بالا (معمولاً بیش از 80-90%).
  • حجم و وزن کم به دلیل فرکانس سوئیچینگ بالا و ترانسفورماتور کوچک.
  • قابلیت تنظیم ولتاژ و جریان با دقت بالا.
  • امکان محافظت‌های الکترونیکی پیشرفته.
• معایب:
  • تولید نویز الکترومغناطیسی قابل توجه (نیاز به فیلترها و طراحی دقیق PCB).
  • پیچیدگی طراحی مدار کنترل و ایمنی.
• کاربردها:
  • تقریباً در همه کاربردهای امروزی مصرفی، صنعتی، پزشکی و مخابراتی رایج است.
• تحلیل تخصصی:
  در این تکنولوژی، انرژی به صورت پالسی در فرکانس بالا کنترل می‌شود و با استفاده از مدارهای پیچیده PWM و فیدبک، ولتاژ خروجی تثبیت می‌شود. انتخاب دقیق قطعات نیمه‌هادی و طراحی مدار حفاظتی و حرارتی اهمیت بالایی دارد. فناوری سوئیچینگ با توجه به نیاز بازار به آداپتورهای کوچک و پرقدرت به سرعت رشد کرده و توسعه یافته است.

7.3.3 آداپتورهای بدون ترانس (Transformerless Power Supply)

• ویژگی‌ها:
  • استفاده محدود در تجهیزات با توان بسیار پایین (کمتر از 5 وات).
  • فاقد ایزولاسیون galvanic بین ورودی و خروجی (که محدودیت‌های ایمنی ایجاد می‌کند).
  • بسیار سبک و ارزان.
• محدودیت‌ها:
  • عدم ایمنی کافی برای بسیاری از کاربردها.
  • کاربرد در محیط‌های کنترل شده و بدون دسترسی مستقیم کاربر.

7.4 تحلیل تطبیقی ویژگی‌های آداپتورها در صنایع مختلف

7.5 روندهای نوین و فناوری‌های آینده

• آداپتورهای هوشمند: مجهز به کنترلرهای دیجیتال، ارتباطات IoT، قابلیت تنظیم از راه دور، تشخیص خطا و مدیریت مصرف انرژی پیشرفته.
• مواد و فناوری‌های جدید: استفاده از مواد نیمه‌هادی با تلفات کم (مانند SiC و GaN) برای افزایش راندمان و کاهش اندازه.
• یکپارچه‌سازی با سیستم‌های شارژ بی‌سیم: ترکیب فناوری آداپتور با شارژرهای وایرلس برای کاربردهای موبایل و خودرو.
• استانداردهای جدید: تطبیق با استانداردهای روزآمد انرژی و ایمنی، به ویژه در حوزه‌های پزشکی و خودرویی.

دسته‌بندی دقیق آداپتورها بر اساس کاربرد و تکنولوژی، ابزاری حیاتی برای طراحان و تولیدکنندگان جهت توسعه محصولات بهینه، ایمن و مطابق با نیاز بازار است. درک تفاوت‌های نیازهای صنایع مختلف و تطبیق طراحی با این نیازها، ضامن موفقیت فنی و تجاری آداپتورها خواهد بود. همچنین، روندهای نوین و فناوری‌های پیشرفته به سمت آداپتورهای هوشمند و کم‌مصرف آینده روشن و رقابتی‌تری برای این حوزه ایجاد کرده‌اند.

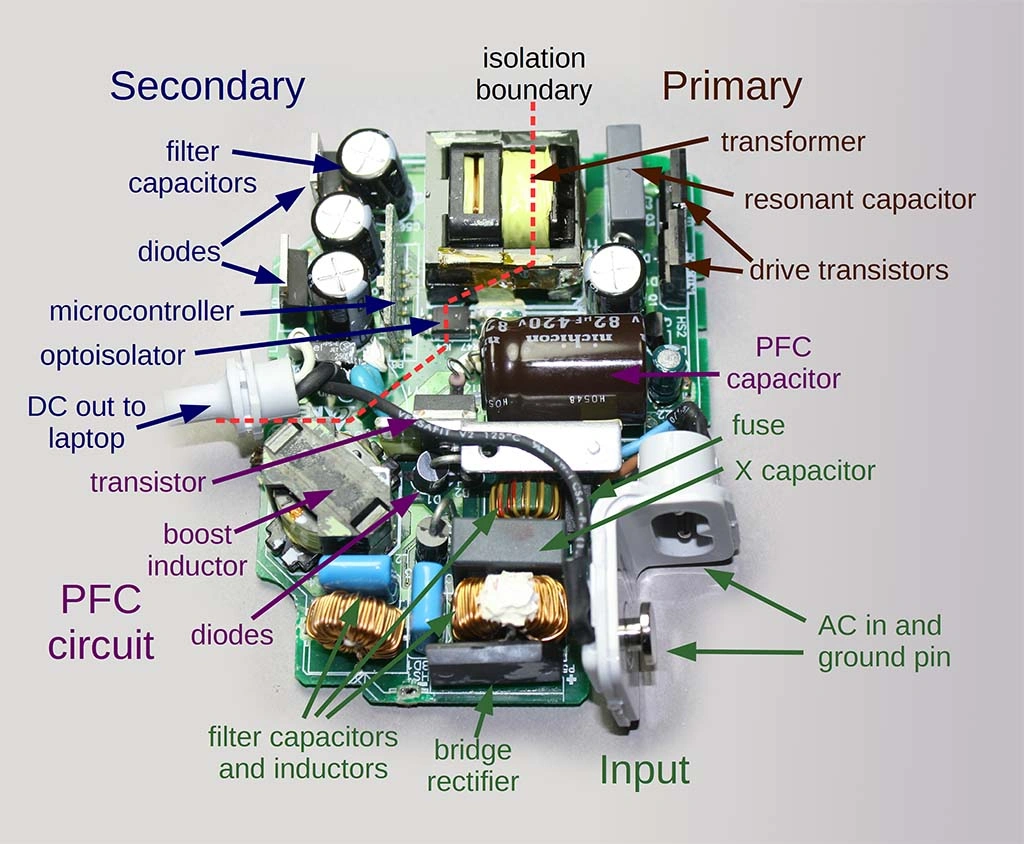

فصل 8: تست‌ها، روش‌های ارزیابی کیفیت و تضمین عملکرد آداپتورها

8.1 مقدمه

در فرآیند توسعه و تولید آداپتور، تضمین کیفیت تنها یک گام ساده نیست؛ بلکه یک پروسه پیچیده، چندوجهی و مستمر است که در تمام مراحل طراحی، ساخت، تست و پشتیبانی پس از فروش حضور فعال دارد. آداپتور به عنوان منبع تغذیه واسط، وظیفه حیاتی تأمین انرژی پایدار، ایمن و با کیفیت را برعهده دارد و کوچک‌ترین نقص در عملکرد آن می‌تواند منجر به خرابی تجهیزات متصل، خطرات ایمنی برای کاربر و زیان‌های مالی گسترده شود. بنابراین، اجرای مجموعه گسترده و تخصصی تست‌ها و ارزیابی‌های کیفیت، یکی از سنگ بنای‌های موفقیت محصول است.

8.2 تست‌های الکتریکی — تحلیل تخصصی و عملکردی

8.2.1 تست ولتاژ عایقی (Insulation Resistance Test)

• هدف: تضمین جدایی کامل بین مدارهای مختلف (ورودی-خروجی، ورودی-بدنه) به منظور جلوگیری از جریان نشتی ناخواسته.
• روش: اعمال ولتاژ DC بالا (معمولاً 500 تا 1500 ولت) بین بخش‌های مختلف و اندازه‌گیری مقاومت عایق.
• معیار موفقیت: مقاومت بالاتر از حد استاندارد (معمولاً چند مگااهم).
• اهمیت: حفاظت کاربر در برابر شوک الکتریکی ناشی از خرابی عایق‌ها.

8.2.2 تست ولتاژ ضربه‌ای (Dielectric Withstand Test)

• هدف: اطمینان از تحمل عایق‌ها و اجزا در برابر ولتاژهای گذرای شدید.
• روش: اعمال ولتاژ AC یا DC بسیار بالا (دو تا سه برابر ولتاژ عملیاتی) برای مدت زمان مشخص (1 دقیقه یا بیشتر).
• اهمیت: شناسایی نقاط ضعف عایقی که ممکن است در شرایط واقعی باعث خرابی شوند.

8.2.3 تست جریان نشتی (Leakage Current Test)

• هدف: اندازه‌گیری جریان‌های ناخواسته‌ای که ممکن است از طریق بدنه یا بخش‌های عایق نشده به زمین منتقل شود.
• استانداردها: IEC 60950، IEC 62368، IEC 60601 برای پزشکی.
• حد مجاز: در آداپتورهای پزشکی بسیار پایین (کمتر از 100 میکروآمپر)، در مصرفی‌ها کمی بالاتر.
• اهمیت: کاهش خطر برق‌گرفتگی برای کاربر نهایی.

8.2.4 تست عملکرد در ولتاژ ورودی نامنظم (Voltage Variance Test)

• هدف: بررسی عملکرد صحیح آداپتور در شرایط ولتاژ ورودی پایین‌تر یا بالاتر از مقدار اسمی.
• اهمیت: اطمینان از پایداری ولتاژ خروجی و حفاظت مدار در نوسانات شبکه.

8.3 تست‌های عملکردی — بررسی جامع خروجی و پایداری

8.3.1 تست بار (Load Test)

• روش: اعمال بارهای مختلف از 0٪ تا 100٪ (و حتی بالاتر برای تست اضافه بار) و اندازه‌گیری ولتاژ، جریان و دمای آداپتور.
• اهمیت: تعیین صحت عملکرد مدار رگولاتور و فیلتر، تضمین عملکرد در شرایط کاری واقعی.
• پارامترهای سنجیده: ولتاژ خروجی، جریان خروجی، دمای قطعات کلیدی.

8.3.2 تست ریپل و نویز (Ripple and Noise Test)

• توضیح: ریپل، ولتاژ متناوب ناخواسته و نویز فرکانس بالا که می‌تواند باعث اختلال در عملکرد دستگاه مصرف‌کننده شود.
• روش اندازه‌گیری: با استفاده از اسیلوسکوپ و پروب مخصوص، در شرایط بار مختلف و با توجه به استانداردهای مرتبط.
• حد مجاز: معمولاً در حدود چند میلی‌ولت RMS برای تجهیزات مصرفی، بسیار پایین‌تر برای تجهیزات پزشکی.

8.3.3 تست تنظیم ولتاژ (Line and Load Regulation)

• Line Regulation: سنجش تغییرات ولتاژ خروجی در برابر تغییر ولتاژ ورودی ثابت.
• Load Regulation: سنجش تغییرات ولتاژ خروجی در مقابل تغییر بار از کم به زیاد.
• اهمیت: تضمین ولتاژ خروجی ثابت و قابل اطمینان در شرایط واقعی.

8.3.4 تست پاسخ دینامیکی (Transient Response)

• توضیح: واکنش آداپتور به تغییرات ناگهانی بار، مانند روشن یا خاموش شدن ناگهانی یک بخش از سیستم.
• پارامترها: سرعت پاسخ، overshoot/undershoot ولتاژ خروجی، زمان بازیابی.
• اهمیت: جلوگیری از آسیب به تجهیزات حساس متصل به آداپتور.

8.4 تست‌های محیطی — تضمین دوام و پایداری

8.4.1 تست دما و رطوبت (Temperature and Humidity Test)

• شرح: قرار دادن آداپتور در اتاقک‌های شبیه‌سازی محیطی با دماهای متغیر (مثلاً -40 تا +85 درجه) و رطوبت بالا.
• هدف: تضمین عملکرد و دوام قطعات در شرایط واقعی و سخت.
• اهمیت: پیشگیری از خرابی‌های ناشی از انبساط و انقباض مواد، خوردگی و نقص‌های ناشی از رطوبت.

8.4.2 تست شوک و لرزش (Shock and Vibration Test)

• روش: اعمال ضربه‌های مکانیکی با شدت و فرکانس مشخص و لرزش‌های شبیه‌سازی شده در شرایط کاری.
• هدف: اطمینان از پایداری مونتاژ، قطعات و اتصالات الکتریکی.
• اهمیت: بسیار حیاتی برای کاربردهای صنعتی، خودرویی و هوافضا.

8.4.3 تست چرخه حرارتی (Thermal Cycling)

• شرح: تغییرات متناوب دمای محیط بین دو مقدار حداقل و حداکثر در تعداد چرخه مشخص.
• هدف: شناسایی نقاط ضعف مکانیکی و الکتریکی در اثر تغییرات حرارتی.
• اهمیت: تضمین طول عمر و قابلیت اطمینان آداپتور در بازه دمایی کاری.

8.5 تست‌های ایمنی و سازگاری الکترومغناطیسی (EMC)

8.5.1 تست حفاظت‌ها (Fuse, OVP, OCP)

• توضیح: بررسی صحت عملکرد فیوزها، محافظ اضافه ولتاژ (OVP)، اضافه جریان (OCP) و دمایی (OTP).
• روش: شبیه‌سازی شرایط اضافه بار و بررسی قطع مدار در زمان مناسب.
• اهمیت: پیشگیری از خرابی‌های شدید و حفظ ایمنی کاربر و دستگاه.

8.5.2 تست EMC (Electromagnetic Compatibility)

• توضیح: اندازه‌گیری میزان انتشار نویز الکترومغناطیسی و مقاومت دستگاه به نویزهای خارجی.
• استانداردها: CISPR 32، FCC Part 15، EN 55032.
• اهمیت: جلوگیری از ایجاد اختلال برای سایر دستگاه‌ها و تضمین عملکرد پایدار آداپتور.

8.6 تضمین کیفیت در فرآیند تولید

8.6.1 کنترل ورودی (IQC)

• بررسی کامل مشخصات و کیفیت قطعات الکترونیکی و مکانیکی پیش از ورود به خط تولید.
• اهمیت انتخاب تامین‌کنندگان معتبر و مستندات کیفیت.

8.6.2 کنترل حین ساخت (In-Process Control)

• بازبینی‌های دوره‌ای مراحل مختلف مونتاژ.
• تست‌های خودکار و نیمه‌خودکار در خطوط تولید برای شناسایی خطاهای اولیه.

8.6.3 کنترل نهایی محصول (FQC)

• انجام تمام تست‌های عملکردی و ایمنی بر روی محصول نهایی.
• بررسی‌های ظاهری، فیزیکی و تست عمر کوتاه (Burn-in).

8.6.4 تضمین قابلیت اطمینان (Reliability Assurance)

• انجام تست‌های طولانی مدت (مانند تست عمر مفید، استرس و سیکل‌های حرارتی).
• تحلیل داده‌ها برای پیش‌بینی نرخ خرابی و اصلاح طراحی.

8.7 تجهیزات و فناوری‌های نوین تست

• تسترهای خودکار با قابلیت برنامه‌ریزی چند مرحله‌ای: افزایش دقت و سرعت تست.
• تجهیزات شبیه‌ساز شرایط محیطی: اتاقک‌های دما و رطوبت با کنترل دقیق.
• دیتالاگرهای پیشرفته: ثبت دقیق داده‌های تست برای تحلیل و مستندسازی.
• نرم‌افزارهای مدیریت کیفیت (QMS): پیگیری روند تولید و نتایج تست‌ها به صورت یکپارچه.

8.8 مستندسازی و ردیابی — زیرساخت مدیریت کیفیت

• سیستم ردیابی محصول: اختصاص شماره سریال، ثبت تمام داده‌های تست و مشخصات تولید.
• ثبت غیرقابل تغییر داده‌ها: استفاده از سیستم‌های نرم‌افزاری امن برای جلوگیری از دستکاری.
• گزارش‌های تحلیلی: تحلیل نتایج تست و تعیین روندهای کیفیت برای بهبود مستمر.
• گواهی‌های مطابقت: آماده‌سازی و ارائه مستندات لازم برای بازارهای هدف و سازمان‌های استاندارد.

8.9 چالش‌ها و راهکارهای بهبود کیفیت

• چالش‌های اصلی:
  • هزینه بالای تست‌های جامع و تجهیزات تخصصی.
  • حفظ کیفیت در تولید انبوه با حجم بالا.
  • تغییر مکرر استانداردها و نیاز به تطبیق سریع.
  • آموزش نیروی انسانی متخصص و به‌روز.
• راهکارها:
  • خودکارسازی فرایندهای تست.
  • پیاده‌سازی استانداردهای مدیریت کیفیت بین‌المللی (مانند ISO 9001، ISO 13485).
  • آموزش مداوم و استفاده از دانش فنی روز.
  • همکاری نزدیک با آزمایشگاه‌های تخصصی و مشاوران فنی.

اجرای تست‌ها و کنترل کیفیت دقیق، ستون فقرات تضمین عملکرد، ایمنی و دوام آداپتورها است. از تست‌های پایه الکتریکی تا تست‌های محیطی و EMC، هر مرحله یک لایه حفاظتی و تضمین کننده کیفیت محصول است. بهره‌گیری از فناوری‌های مدرن تست و مستندسازی دقیق نتایج، ضمن کاهش ریسک خطا و خرابی، امکان بهبود مستمر و تطبیق با الزامات بازارهای جهانی را فراهم می‌آورد. نهایتاً، موفقیت تجاری و فنی آداپتورها ارتباط مستقیم با کیفیت فرآیند تست و تضمین عملکرد آن‌ها دارد.
