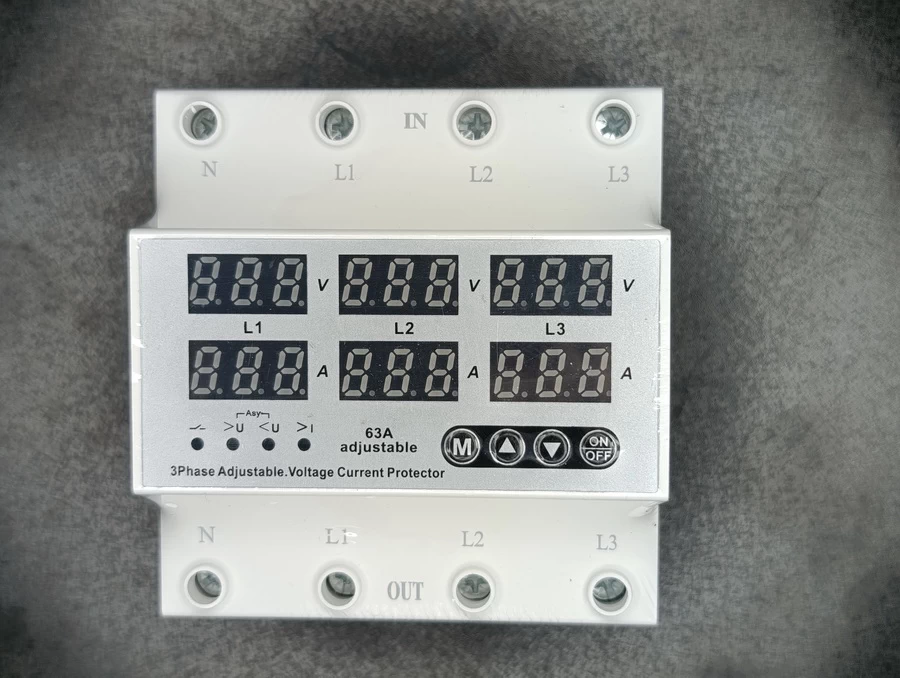

محافظ ولتاژ سه فاز 63A کیوپاور

Name: محافظ ولتاژ سه فاز 63A کیوپاور | Qpower
SKU: ADP2402-1-2-1

شناسه محصول: ADP2402-1-2-1

این محصول یک محافظ ولتاژ و جریان سه‌فاز مبتنی بر میکروکنترلر از برند Qpower است که برای حفاظت پیشرفته از تجهیزات الکتریکی در برابر نوسانات ولتاژ، اضافه‌جریان و شرایط غیرعادی شبکه طراحی شده است.

دستگاه با پایش لحظه‌ای ولتاژ، جریان و فرکانس سه فاز و اعمال منطق حفاظتی قابل تنظیم، از آسیب به تجهیزات جلوگیری کرده و پایداری عملکرد سیستم را تضمین می‌کند.

وجود نمایشگر دیجیتال چندحالته، منوی تنظیمات گسترده و قابلیت تعریف آستانه‌های قطع و وصل مجزا (Trip / Recovery)، این محافظ را به یک راهکار حرفه‌ای برای کاربردهای صنعتی سبک، ساختمانی و تجهیزات حساس تبدیل کرده است.

برای اطلاع از قیمت تماس بگیرید: 09382152007

برای مشاهده اطلاعات بیشتر انتخاب کنید:

دسته: تجهیزات برق صنعتی برچسب: محافظ ولتاژ

افزودن به علاقه مندی

توضیحات

این محافظ ولتاژ را می‌توان یک واحد پایش و تصمیم‌گیری الکترونیکی دقیق دانست که عملکرد آن بر سه محور اصلی استوار است:
1- پایش بلادرنگ پارامترهای شبکه
- اندازه‌گیری لحظه‌ای ولتاژ RMS
- اندازه‌گیری جریان مصرفی (در تغذیه AC)
- پایش فرکانس شبکه (50/60Hz)
2- حفاظت هوشمند ولتاژ
- تشخیص اضافه‌ولتاژ و افت ولتاژ
- امکان تنظیم مستقل:
  - آستانه قطع (Trip)
  - آستانه وصل مجدد (Recovery)
- اعمال هیسترزیس ولتاژی جهت جلوگیری از قطع و وصل‌های متوالی
3- مدیریت زمان و حالت عملکرد
- تنظیم زمان قطع و وصل
- امکان انتخاب حالت‌های کاری:
  - Standard
  - Manual
  - Automatic
- حفاظت Fast Power-Down برای قطع سریع در شرایط بحرانی
قابلیت‌های کلیدی محصول
- محافظت در برابر Overvoltage / Undervoltage
- محافظت در برابر Overcurrent
- نمایش هم‌زمان یا انتخابی:
  - ولتاژ
  - جریان
  - فرکانس
- تنظیم‌پذیری کامل پارامترها از طریق منوی دیجیتال
- نمایش وضعیت عملکرد و خطا با LED
- ابعاد فشرده، مناسب تابلوهای با فضای محدود
- دقت اندازه‌گیری بالا (<1%)

ویژگی های فنی محصول

Electrical Characteristics

Parameter	Specification
Rated Supply Voltage	AC 220 V
Rated Frequency	50 / 60 Hz
Max. Operating Phase Voltage	350 V
Voltage Measurement Accuracy	< 1%
Voltage Hysteresis	5 V

Voltage Protection Settings

Parameter	Setting Range
Overvoltage Trip Threshold	130 – 300 V
Overvoltage Recovery Voltage	125 – 295 V
Undervoltage Trip Threshold	80 – 210 V
Undervoltage Recovery Voltage	115 – 215 V
Overvoltage Trip Delay	0.5 s
Voltage Trip Time	0 – 5 s (adjustable)

Current Protection

Parameter	Specification
Max. Operating Current	40 A / 63 A
Current Adjustment Range	±10%
Overcurrent Indicator	Yes

Frequency Measurement

Parameter	Specification
Displayed Frequency Range	Real-time
Frequency Adjustment Range	-2.5% to +2.5%
Frequency Modification	Not recommended

Environmental & Mechanical Data

Parameter	Specification
Installation Altitude	< 2000 m
Operating Temperature	-25°C to +50°C
Storage Temperature	-25°C to +55°C
Permissible Humidity	< 50% @ 40°C (non-condensing)
Net Weight	approx. 159 g
Dimensions (W×L×H)	81 × 38 × 66 mm

Front Panel & Indicators

Indicator / Key	Function
>V LED	Overvoltage indication
<V LED	Undervoltage indication
>A LED	Overcurrent indication
POWER LED	Normal operating status
Menu Key	Menu selection
Digit +	Increase value
Digit –	Decrease value
ON / OFF	Manual output control

Display & Operating Modes

Feature	Description
Display Modes	Voltage / Current / Frequency
Operating Modes	Standard / Manual / Automatic
Automatic Reset	Supported
Fast Power-down Protection	Yes

Note
Under DC power supply, current is not displayed; only voltage is shown

این محافظ ولتاژ و جریان سه فاز، یک راهکار دقیق، قابل تنظیم و قابل اطمینان برای حفاظت تجهیزات الکتریکی در برابر ناپایداری‌های شبکه است.
انعطاف‌پذیری بالا در تنظیم آستانه‌ها، نمایش بلادرنگ پارامترها و ابعاد فشرده، آن را برای تابلوهای توزیع، تجهیزات حساس، سیستم‌های کنترلی و کاربردهای ساختمانی و صنعتی سبک به گزینه‌ای حرفه‌ای تبدیل می‌کند.

محل‌ های مصرف محافظ ولتاژ سه فاز

محافظ ولتاژ و جریان هوشمند سه فاز با نمایشگر دیجیتال

در شبکه‌های سه فاز، نوسانات ولتاژ، افت ولتاژهای طولانی، اضافه‌ولتاژهای لحظه‌ای و اضافه‌جریان‌های ناشی از بارهای غیرخطی، از مهم‌ترین عوامل کاهش طول عمر تجهیزات الکتریکی و الکترونیکی محسوب می‌شوند.
این محافظ ولتاژ و جریان، با پایش پیوسته پارامترهای کلیدی شبکه و اعمال منطق حفاظتی قابل تنظیم، نقش یک واحد پایش و قطع هوشمند (Smart Protection Unit) را ایفا می‌کند.
